Klasa ciągliwości stali zbrojeniowej jest jednym z parametrów, które mają znaczenie podczas projektowania i wykonywania konstrukcji żelbetowych. W praktyce wykonawczej zdarzają się sytuacje, w których dostawca proponuje zastosowanie prętów o tej samej średnicy i charakterystycznej granicy plastyczności, ale należących do innej klasy ciągliwości niż przewidziana w projekcie.
Przykładem może być zamiana stali B500B na B500A. Oba oznaczenia odnoszą się do stali o charakterystycznej granicy plastyczności 500 MPa, ale nie oznaczają identycznych właściwości mechanicznych.
Problem pojawia się wtedy, gdy wykonawca uznaje, że zgodność średnicy prętów i granicy plastyczności wystarcza do zaakceptowania zamiennika. Tymczasem właściwości stali zbrojeniowej obejmują również jej zdolność do odkształceń plastycznych oraz zachowanie po osiągnięciu granicy plastyczności.
Nie każda zmiana klasy ciągliwości oznacza automatycznie zagrożenie dla konstrukcji. Nie można jednak przyjmować, że materiały należące do różnych klas są zawsze równoważne.
Dlatego przyszły projektant lub kierownik budowy powinien rozumieć różnice pomiędzy klasami ciągliwości stali oraz wiedzieć, kiedy proponowana zamiana wymaga dodatkowej oceny technicznej.
Ciągliwość stali określa jej zdolność do odkształcania się plastycznego bez przedwczesnego zniszczenia. Właściwości, jakimi charakteryzuje się stal zbrojeniowa, mają istotne znaczenie dla nośności, odkształcalności i bezpieczeństwa konstrukcji żelbetowych.
W przypadku konstrukcji żelbetowych właściwość ta ma istotne znaczenie, ponieważ zbrojenie powinno nie tylko przenosić odpowiednie siły rozciągające, ale również umożliwiać określony sposób pracy elementu po osiągnięciu granicy plastyczności.
Stal o odpowiedniej ciągliwości może wykazywać znaczne odkształcenia plastyczne przed zerwaniem.
Ma to znaczenie między innymi dla zdolności konstrukcji do redystrybucji momentów zginających oraz tworzenia przegubów plastycznych.
Nie oznacza to jednak, że każda konstrukcja żelbetowa musi wykorzystywać takie mechanizmy w jednakowym stopniu.
Znaczenie mają schemat statyczny, rodzaj obciążeń oraz założenia przyjęte podczas projektowania.
W Eurokodzie 2 wyróżnia się klasy ciągliwości A, B i C, dla których określono odpowiednie wymagania dotyczące właściwości stali.
Podstawowe znaczenie mają stosunek charakterystycznej wytrzymałości na rozciąganie do charakterystycznej granicy plastyczności oraz charakterystyczne odkształcenie przy maksymalnej sile.
Nie należy utożsamiać tego ostatniego parametru z wydłużeniem po zerwaniu próbki.
Dlatego sama informacja o granicy plastyczności stali nie wystarcza do pełnej oceny jej właściwości.
Oznaczenia B500A, B500B i B500C odnoszą się do stali zbrojeniowej o charakterystycznej granicy plastyczności wynoszącej 500 MPa, ale o różnych wymaganiach dotyczących ciągliwości.
Klasa A charakteryzuje się niższymi wymaganiami dotyczącymi zdolności do odkształceń plastycznych niż klasy B i C.
Dla klasy A Eurokod 2 przyjmuje charakterystyczne odkształcenie przy maksymalnej sile wynoszące co najmniej 2,5%.
Dla klasy B wartość ta wynosi co najmniej 5,0%, natomiast dla klasy C co najmniej 7,5%.
Różnice dotyczą również stosunku wytrzymałości na rozciąganie do granicy plastyczności.
Dla klasy A wymagane minimum wynosi 1,05, dla klasy B 1,08, natomiast dla klasy C stosunek ten powinien mieścić się w określonym przedziale, z dolną granicą 1,15.
Oznacza to, że klasy B i C mają wyższe wymagania dotyczące określonych parametrów plastycznych niż klasa A.
Nie należy jednak zakładać, że klasa C jest automatycznie najlepszym wyborem do każdego elementu żelbetowego.
Dobór stali powinien wynikać z wymagań projektowych oraz sposobu pracy konstrukcji.
Znaczenie mają również właściwości związane z przyczepnością do betonu, podatnością na gięcie i zgodnością wyrobu z odpowiednią specyfikacją techniczną.
Dlatego podczas porównywania produktów należy analizować pełny zestaw wymaganych właściwości, a nie wyłącznie oznaczenie klasy.
Zamiana stali B500B na B500A może wydawać się dopuszczalna, jeżeli oba produkty mają tę samą średnicę i charakterystyczną granicę plastyczności.
Nie oznacza to jednak, że zapewniają identyczne warunki pracy konstrukcji.
Stal klasy A ma niższe wymagania dotyczące ciągliwości niż stal klasy B.
Jeżeli projektant przyjął określoną klasę zbrojenia ze względu na wymagania dotyczące odkształcalności, zastosowanie materiału o niższej ciągliwości może prowadzić do niespełnienia założeń projektowych.
Szczególne znaczenie może to mieć w elementach, w których przewidziano możliwość redystrybucji momentów zginających.
W takich przypadkach odpowiednia zdolność do odkształceń plastycznych stanowi ważny warunek przyjętego modelu pracy konstrukcji.
Nie można również pomijać wymagań dotyczących szczegółowego kształtowania zbrojenia.
Dlatego wykonawca nie powinien samodzielnie akceptować zamiany wyłącznie na podstawie zgodności granicy plastyczności.
Konieczne jest sprawdzenie wymagań dokumentacji projektowej i właściwych norm.
Jeżeli proponowany produkt nie odpowiada przyjętej specyfikacji, należy uzyskać odpowiednie stanowisko projektanta.
Nie każda taka zmiana wymaga jednak automatycznie zmiany pozwolenia na budowę.
Znaczenie ma charakter odstępstwa oraz jego wpływ na rozwiązania projektowe i wymagania prawne.
Podstawową zasadą pozostaje konieczność zapewnienia zgodności zastosowanego zbrojenia z wymaganiami konstrukcyjnymi.

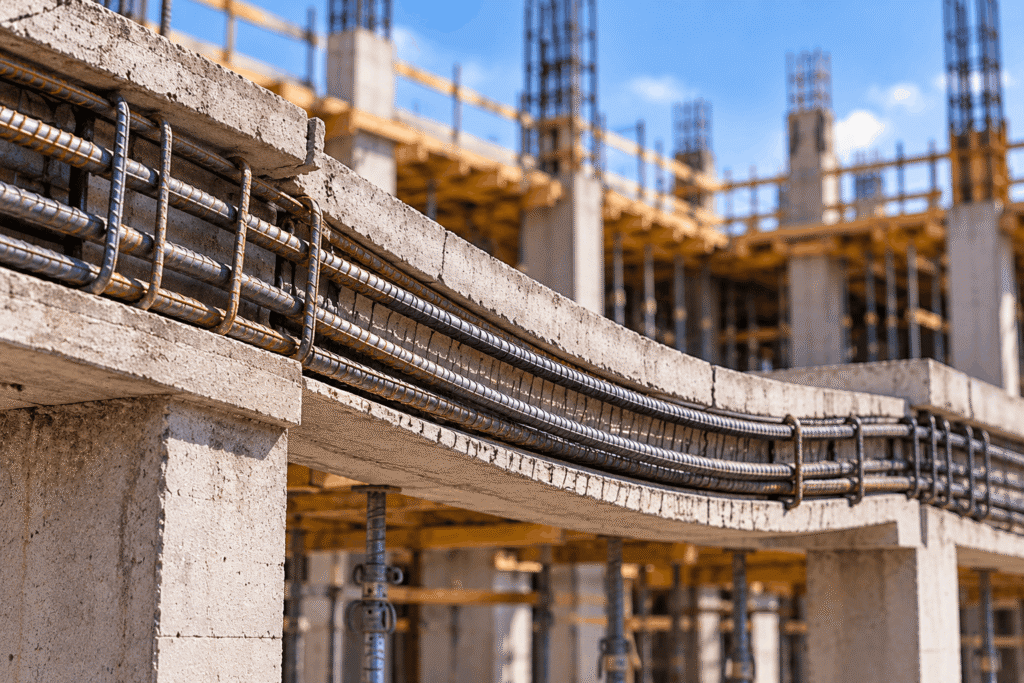

Redystrybucja momentów zginających polega na zmianie rozkładu momentów wewnętrznych w konstrukcji względem rozkładu wynikającego z analizy sprężystej.
Może występować między innymi w odpowiednio zaprojektowanych konstrukcjach statycznie niewyznaczalnych.
Warunkiem wykorzystania określonej redystrybucji jest zapewnienie odpowiedniej zdolności przekrojów do obrotu plastycznego.
Znaczenie mają właściwości betonu, ilość i rozmieszczenie zbrojenia oraz jego charakterystyka mechaniczna.
Stal o większej ciągliwości może umożliwiać większe odkształcenia plastyczne przed zniszczeniem.
Nie oznacza to jednak, że sama zmiana klasy stali automatycznie zapewnia wymaganą zdolność do redystrybucji.
Konieczne jest spełnienie wszystkich warunków wynikających z przyjętej metody obliczeniowej.
Przykładowo w belce ciągłej projektant może przyjąć określony rozkład momentów zginających uwzględniający dopuszczalną redystrybucję.
Jeżeli zastosowane zbrojenie nie spełnia wymagań dotyczących ciągliwości, założenia te mogą wymagać ponownej weryfikacji.
Dlatego właściwości stali powinny być zgodne z parametrami uwzględnionymi w obliczeniach.
Ważne jest również rozróżnienie redystrybucji momentów od samego osiągnięcia granicy plastyczności w pojedynczym pręcie.
Zjawiska te są powiązane, ale nie są tożsame.
Przyszły projektant powinien rozumieć, że ciągliwość stali wpływa na zachowanie konstrukcji również po przekroczeniu zakresu sprężystego.
W praktyce może pojawić się sytuacja odwrotna, w której dostawca proponuje zastosowanie stali B500C zamiast przewidzianej w projekcie B500B.
Pod względem minimalnych wymagań dotyczących określonych parametrów ciągliwości klasa C charakteryzuje się korzystniejszymi właściwościami.
Nie oznacza to jednak, że każda taka zamiana może zostać zaakceptowana bez sprawdzenia pozostałych parametrów.
Znaczenie mają wymagania dotyczące konkretnego wyrobu oraz jego zastosowania.
Należy uwzględnić średnicę prętów, charakterystykę powierzchni, właściwości związane z przyczepnością do betonu oraz możliwość wykonywania wymaganych gięć.
Ważne są również wymagania dotyczące spawalności, jeżeli przewidziano wykonywanie połączeń spawanych.
Nie każdy produkt o wyższej klasie ciągliwości musi mieć identyczne pozostałe właściwości użytkowe.
Znaczenie ma także sposób dokumentowania zgodności materiału z wymaganiami projektu.
W przypadku zmiany produktu należy sprawdzić odpowiednie dokumenty dostawy oraz właściwości deklarowane przez producenta.
Jeżeli nowy materiał spełnia wszystkie wymagania przyjęte w projekcie, jego zastosowanie może być technicznie uzasadnione.
Nie należy jednak utożsamiać wyższej klasy ciągliwości z automatyczną zgodą na dowolną zamianę.
Decyzja powinna wynikać z oceny zgodności materiału z przyjętym rozwiązaniem konstrukcyjnym.
Kontrola dostaw stali zbrojeniowej stanowi ważny element zapewnienia zgodności wykonywanych robót z dokumentacją projektową.
Nie wystarczy sprawdzenie średnicy prętów oraz ich liczby.
Znaczenie ma również identyfikacja rodzaju stali i jej właściwości mechanicznych.
W praktyce informacje o produkcie powinny wynikać z odpowiedniej dokumentacji dostawy oraz dokumentów potwierdzających właściwości wyrobu.
Zakres wymaganych dokumentów zależy od właściwych przepisów i specyfikacji technicznej produktu.
Nie należy zakładać, że każdy wyrób zbrojeniowy podlega identycznemu systemowi oceny i dokumentowania właściwości.
Ważne jest również zachowanie możliwości identyfikacji dostarczonych partii materiału.

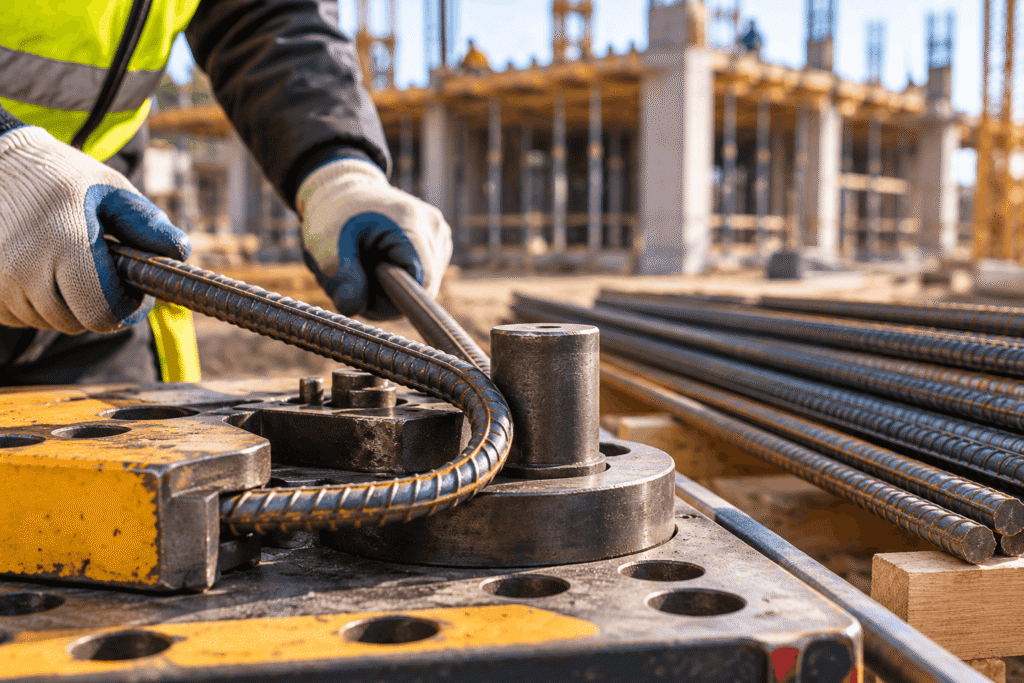

Przykładowo na budowę mogą zostać dostarczone pręty o średnicy 12 mm, które wizualnie wyglądają podobnie, ale należą do różnych klas ciągliwości.
Nie można wówczas ocenić ich równoważności wyłącznie na podstawie wyglądu powierzchni.
Znaczenie mają oznaczenia identyfikacyjne oraz dokumentacja producenta.
Jeżeli występują wątpliwości dotyczące zgodności dostarczonej stali, należy je wyjaśnić przed wbudowaniem materiału.
W określonych przypadkach konieczne może być wykonanie dodatkowych badań właściwości mechanicznych.
Nie oznacza to jednak, że każda dostawa wymaga przeprowadzenia pełnych badań laboratoryjnych.
Zakres kontroli powinien odpowiadać wymaganiom projektu, właściwej specyfikacji oraz zasadom odbioru materiałów.
Podczas realizacji inwestycji wykonawca może zaproponować zamianę stali ze względu na dostępność materiału, termin dostawy albo warunki zakupu.
Nie oznacza to jednak, że może samodzielnie zmienić wymagania dotyczące właściwości zbrojenia.
Kierownik budowy powinien w zakresie swoich obowiązków kontrolować zgodność wykonywanych robót z dokumentacją projektową i wymaganiami technicznymi.
Jeżeli dostarczony materiał różni się od przewidzianego w projekcie, konieczne jest ustalenie znaczenia tej różnicy.
W przypadku zmiany klasy ciągliwości może być potrzebna ocena projektanta konstrukcji.
Znaczenie ma sprawdzenie, czy proponowany materiał spełnia wszystkie wymagania przyjęte w obliczeniach i detalach konstrukcyjnych.
Nie można zakładać, że sama zgodność granicy plastyczności zapewnia pełną równoważność.
Ważne jest również właściwe udokumentowanie zaakceptowanego rozwiązania.
Jeżeli zamiana wpływa na założenia projektowe, konieczne może być odpowiednie uaktualnienie dokumentacji.
Nie każda zmiana materiału stanowi jednak istotne odstąpienie od zatwierdzonego projektu budowlanego.
Kwalifikacja zależy od charakteru zmiany i właściwych wymagań Prawa budowlanego.
Dlatego decyzja o zastosowaniu zamiennika powinna wynikać z odpowiedniej oceny technicznej, a nie wyłącznie z uzgodnień handlowych pomiędzy wykonawcą a dostawcą.
Klasa ciągliwości stali zbrojeniowej stanowi ważne zagadnienie łączące materiałoznawstwo, mechanikę konstrukcji i projektowanie elementów żelbetowych.
Osoba przygotowująca się do egzaminu na uprawnienia konstrukcyjno-budowlane powinna rozumieć różnice pomiędzy klasami A, B i C.
Istotna jest znajomość charakterystycznej granicy plastyczności, stosunku wytrzymałości na rozciąganie do granicy plastyczności oraz odkształcenia przy maksymalnej sile.
Przyszły projektant powinien potrafić wyjaśnić, dlaczego stal B500A i B500B nie są automatycznie równoważne, mimo identycznej wartości charakterystycznej granicy plastyczności.
Znaczenie ma również rozumienie wpływu ciągliwości na zdolność przekrojów do odkształceń plastycznych i redystrybucji momentów.
Osoba przygotowująca się do kierowania robotami powinna natomiast wiedzieć, jak kontrolować zgodność dostarczonej stali z wymaganiami dokumentacji.
Podczas przygotowania do egzaminu warto przeanalizować konkretną sytuację techniczną.
Przykładem może być dostawa prętów B500A zamiast przewidzianych w projekcie B500B.
Kandydat powinien potrafić wyjaśnić, dlaczego zgodność średnicy i granicy plastyczności nie stanowi wystarczającej podstawy do zaakceptowania zamiany.
Ważna jest również znajomość zasad wynikających z Eurokodu 2 oraz odpowiednich wymagań dotyczących właściwości stali zbrojeniowej.
Najważniejsza zasada pozostaje prosta.
Pręty zbrojeniowe o tej samej średnicy i granicy plastyczności nie muszą być równoważne, jeżeli różnią się klasą ciągliwości.
Dlatego każda proponowana zamiana powinna uwzględniać rzeczywiste właściwości materiału oraz wymagania przyjęte podczas projektowania konstrukcji.
Umiejętność rozpoznawania takich różnic jest przydatna zarówno podczas egzaminu na uprawnienia budowlane, jak i w późniejszej pracy projektanta oraz kierownika budowy.
