Szkice na egzaminie ustnym na uprawnienia budowlane mogą stanowić ważny element odpowiedzi na pytania techniczne. Kandydat powinien nie tylko znać przepisy i zasady projektowania, ale również potrafić przedstawić określone rozwiązanie w sposób zrozumiały dla komisji egzaminacyjnej.
W wielu zagadnieniach konstrukcyjnych, instalacyjnych i wykonawczych prosty rysunek pozwala wyjaśnić więcej niż rozbudowany opis słowny. Dotyczy to szczególnie schematów statycznych, układów zbrojenia, połączeń elementów oraz sposobów przekazywania obciążeń.
Nie oznacza to jednak, że każdy rysunek musi przypominać kompletną dokumentację projektową.
Podczas egzaminu najważniejsza pozostaje poprawność techniczna, czytelność oznaczeń oraz umiejętność uzasadnienia przyjętego rozwiązania.
Problem pojawia się wtedy, gdy kandydat zna odpowiedź, ale nie potrafi przedstawić jej graficznie. Może również narysować prawidłowy schemat, lecz nie umieć wyjaśnić znaczenia poszczególnych elementów.
Dlatego przygotowanie do egzaminu ustnego powinno obejmować ćwiczenie prostych szkiców technicznych, które pomagają uporządkować wiedzę i przedstawić logiczny tok rozumowania.
Egzamin ustny na uprawnienia budowlane służy sprawdzeniu wiedzy niezbędnej do wykonywania samodzielnych funkcji technicznych w budownictwie.
Komisja może oceniać nie tylko znajomość definicji i przepisów, ale również umiejętność wykorzystania wiedzy w konkretnych sytuacjach technicznych.
Szkic stanowi jedno z narzędzi pozwalających przedstawić sposób rozumowania kandydata.

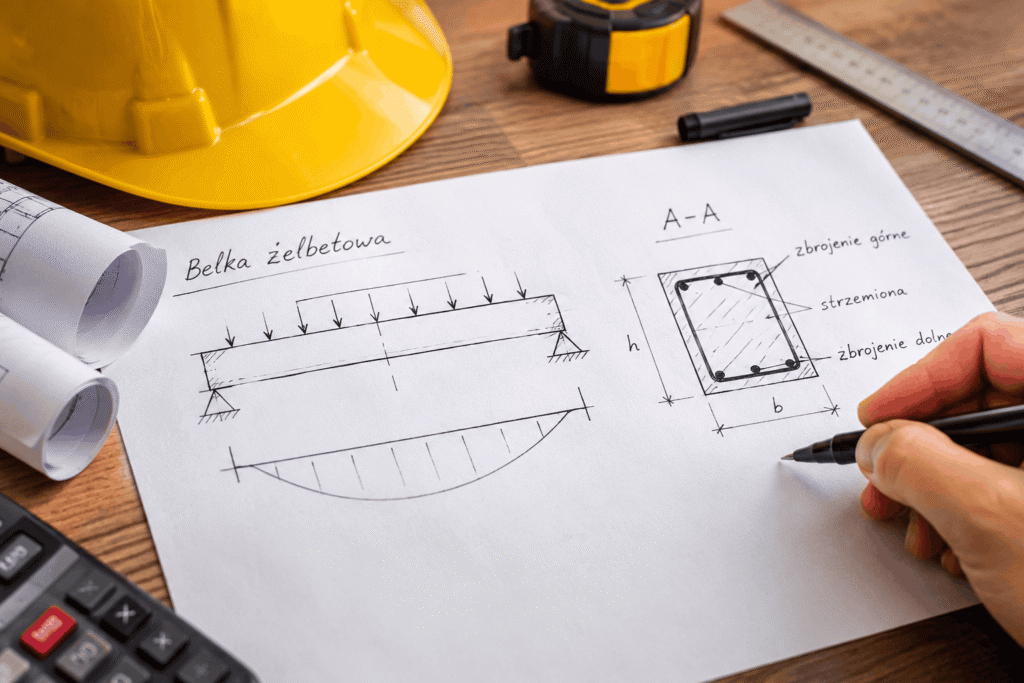

Przykładowo pytanie dotyczące zbrojenia belki żelbetowej może wymagać wyjaśnienia rozmieszczenia prętów głównych, strzemion oraz stref występowania momentów zginających.
Kandydat może opisać te zagadnienia słownie, jednak prosty rysunek przekroju i schematu belki ułatwia przedstawienie zależności pomiędzy obciążeniami a układem zbrojenia.
Podobnie wygląda sytuacja w przypadku połączeń stalowych, fundamentów lub konstrukcji oporowych.
Nie należy jednak zakładać, że komisja zawsze wymaga wykonania szkicu.
Zakres i sposób przeprowadzania egzaminu zależą od właściwych regulacji oraz rodzaju uprawnień, o które ubiega się kandydat.
Ważne jest również rozróżnienie szkicu pomocniczego od pełnego zadania projektowego.
Podczas egzaminu rysunek może służyć wyłącznie wyjaśnieniu określonej zasady technicznej.
Dlatego kandydat powinien umieć szybko rozpoznać, które elementy są istotne dla odpowiedzi, a które można pominąć bez utraty jej poprawności.
Podstawową zasadą jest przedstawienie rozwiązania w sposób prosty i jednoznaczny.
Szkic techniczny nie musi zachowywać wszystkich proporcji charakterystycznych dla rysunku wykonawczego, jeżeli komisja oczekuje jedynie wyjaśnienia zasady pracy konstrukcji.
Nie oznacza to jednak, że kandydat może dowolnie przedstawiać geometrię elementów.
Rysunek powinien zachowywać najważniejsze zależności przestrzenne oraz poprawnie pokazywać sposób podparcia, obciążenia i kierunki działania sił.
Przykładowo podczas szkicowania belki swobodnie podpartej należy prawidłowo oznaczyć podpory i obciążenia.
Jeżeli pytanie dotyczy momentów zginających, warto przedstawić również odpowiedni wykres.
Nie należy jednak dodawać przypadkowych oznaczeń, których znaczenia kandydat nie potrafi później wyjaśnić.
Każdy symbol powinien odpowiadać określonej wielkości lub elementowi konstrukcyjnemu. Podobnie podczas wykonywania pomiarów na budowie istotne jest prawidłowe odczytywanie i interpretowanie danych, szczególnie gdy geodeta i wykonawca uzyskali różne wyniki pomiarów.
Znaczenie ma również rozmieszczenie informacji na kartce.
Zbyt mały rysunek utrudnia odczytanie oznaczeń, natomiast nadmierna liczba szczegółów może odwracać uwagę od najważniejszego zagadnienia.
Dlatego warto pozostawić miejsce na podstawowe wymiary, opisy i ewentualne dodatkowe wyjaśnienia.
Dobrze przygotowany szkic powinien umożliwiać komisji szybkie zrozumienie, jakie rozwiązanie przedstawia kandydat i dlaczego ma ono znaczenie dla odpowiedzi.
Schematy statyczne należą do podstawowych narzędzi wykorzystywanych podczas analizy pracy konstrukcji.
Kandydat przygotowujący się do egzaminu w specjalności konstrukcyjno-budowlanej powinien rozumieć zasady ich tworzenia i interpretacji.
W zależności od pytania szkic może przedstawiać belkę, ramę, wspornik, płytę lub inny układ konstrukcyjny.
Najważniejsze jest prawidłowe określenie warunków podparcia.
Podpora przegubowo nieprzesuwna, przegubowo przesuwna i utwierdzenie ograniczają różne stopnie swobody, dlatego nie można stosować ich oznaczeń zamiennie.
Znaczenie ma również sposób przedstawienia obciążeń.
Siły skupione, obciążenia rozłożone i momenty skupione powinny mieć odpowiednie symbole oraz prawidłowe kierunki działania.
Jeżeli pytanie dotyczy reakcji podporowych, kandydat powinien potrafić wskazać ich kierunki i wyjaśnić warunki równowagi.
W przypadku analizy momentów zginających istotne jest rozpoznanie stref dodatnich i ujemnych momentów.
Nie należy jednak zakładać, że wszystkie układy konstrukcyjne mają identyczny przebieg wykresów.
Znaczenie mają schemat statyczny, rodzaj obciążeń oraz przyjęta konwencja znaków.
Dlatego podczas przygotowania do egzaminu warto ćwiczyć szkicowanie prostych układów i odpowiadających im wykresów sił wewnętrznych.
Pozwala to rozwijać umiejętność szybkiego przedstawiania zasad pracy konstrukcji bez konieczności wykonywania rozbudowanych obliczeń.

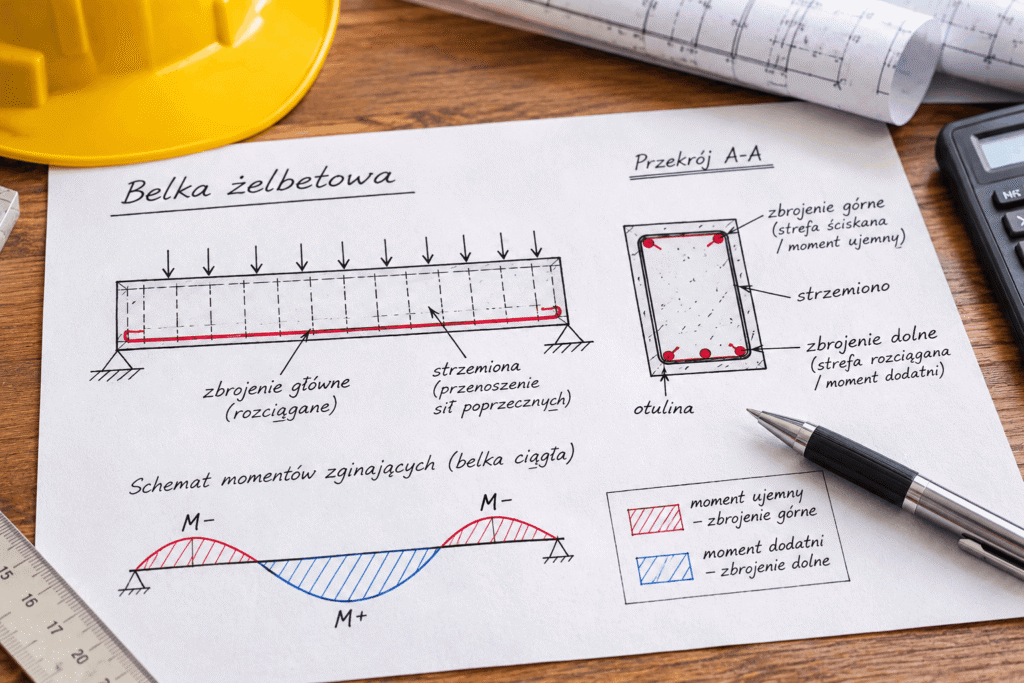

Zbrojenie konstrukcji żelbetowych stanowi przykład zagadnienia, w którym prawidłowy szkic może znacząco ułatwić odpowiedź.
Przyszły projektant lub kierownik budowy powinien potrafić przedstawić podstawowy układ zbrojenia belki, słupa, płyty albo fundamentu.
W przypadku belki żelbetowej znaczenie ma rozmieszczenie zbrojenia podłużnego oraz poprzecznego.
Kandydat powinien rozumieć, dlaczego pręty rozciągane znajdują się w określonych strefach przekroju i jak ich położenie zależy od przebiegu momentów zginających.
Przykładowo w belce swobodnie podpartej pod obciążeniem pionowym główne zbrojenie rozciągane występuje zazwyczaj w dolnej części przekroju w strefie dodatnich momentów zginających.
Inaczej wygląda sytuacja nad podporami belki ciągłej, gdzie mogą pojawiać się momenty ujemne wymagające odpowiedniego zbrojenia górnego.
Na szkicu warto również pokazać strzemiona i wyjaśnić ich znaczenie dla przenoszenia sił poprzecznych.
Nie należy jednak ograniczać odpowiedzi do samego rozmieszczenia prętów.
Znaczenie mają również zasady zakotwienia, otulina zbrojenia oraz odpowiednie odległości pomiędzy prętami.
Jeżeli pytanie dotyczy szczegółowego rozwiązania konstrukcyjnego, komisja może oczekiwać wyjaśnienia zależności pomiędzy układem zbrojenia a wymaganiami normowymi.
Dlatego kandydat powinien potrafić nie tylko narysować przekrój, ale również uzasadnić funkcję przedstawionych elementów.
Podczas egzaminu ustnego mogą pojawić się pytania dotyczące sposobów łączenia elementów konstrukcyjnych.
W takich przypadkach szkic pomaga przedstawić geometrię połączenia oraz sposób przekazywania obciążeń.
Przykładem może być połączenie belki stalowej ze słupem, zakotwienie elementu stalowego w fundamencie albo oparcie belki prefabrykowanej.
Kandydat powinien potrafić rozpoznać podstawowe elementy połączenia i wyjaśnić ich funkcję.
W przypadku połączenia śrubowego znaczenie mają rozmieszczenie łączników, elementy łączące oraz sposób przekazywania sił.
Nie można zakładać, że każde połączenie śrubowe pracuje w identycznym schemacie.
Inne wymagania dotyczą połączeń przenoszących głównie siły poprzeczne, a inne połączeń przenoszących również znaczne momenty zginające.
Podobnie wygląda sytuacja w przypadku połączeń spawanych.
Szkic powinien przedstawiać lokalizację spoin oraz podstawowe elementy konstrukcyjne, jeżeli mają znaczenie dla odpowiedzi.
Nie należy jednak zastępować wymaganych obliczeń przypadkowym rysunkiem.
Jeżeli pytanie dotyczy nośności połączenia, kandydat powinien rozumieć odpowiednie mechanizmy przenoszenia obciążeń.
Warto również ćwiczyć szkice dotyczące połączeń elementów drewnianych oraz podstawowych detali konstrukcyjnych stosowanych w budownictwie.
Najważniejsze jest przedstawienie rozwiązania zgodnego z zasadami mechaniki konstrukcji i właściwymi wymaganiami technicznymi.
Jednym z najczęstszych problemów jest rozpoczynanie rysowania bez wcześniejszego ustalenia, co dokładnie należy przedstawić.
Kandydat może wówczas przygotować rozbudowany schemat, który nie odpowiada na zadane pytanie.
Dlatego przed wykonaniem szkicu warto określić jego główny cel.
Jeżeli komisja pyta o sposób podparcia belki, najważniejsze będzie prawidłowe przedstawienie podpór i warunków pracy układu.
Jeżeli pytanie dotyczy zbrojenia, większe znaczenie może mieć przekrój elementu i rozmieszczenie prętów.
Błędem jest również stosowanie nieprawidłowych oznaczeń technicznych.
Przykładowo pomylenie utwierdzenia z podporą przegubową może prowadzić do błędnego przedstawienia schematu statycznego.
Podobnie niewłaściwe oznaczenie kierunku siły lub momentu może zmienić sens całego rysunku.
Nie należy również wprowadzać wymiarów, których kandydat nie potrafi uzasadnić.
Jeżeli pytanie nie wymaga określenia konkretnej wartości, można zastosować oznaczenia symboliczne.
Znaczenie ma także sposób omawiania szkicu.
Rysunek nie powinien zastępować odpowiedzi ustnej, lecz stanowić jej uzupełnienie.
Dlatego kandydat powinien potrafić wskazać najważniejsze elementy i wyjaśnić ich znaczenie.
Jeżeli podczas rysowania zauważy błąd, powinien go poprawić i przedstawić właściwe rozwiązanie.
Umiejętność rozpoznania własnej pomyłki może świadczyć o zrozumieniu zagadnienia technicznego.
Przygotowanie do egzaminu ustnego na uprawnienia budowlane warto uzupełnić regularnym wykonywaniem prostych rysunków technicznych.
Nie chodzi o tworzenie pełnej dokumentacji projektowej, lecz o rozwijanie umiejętności szybkiego przedstawiania najważniejszych zasad.
Dobrym sposobem nauki jest wybieranie konkretnych zagadnień i próba ich wyjaśnienia za pomocą jednego czytelnego szkicu.
Przykładowo kandydat może narysować belkę swobodnie podpartą, zaznaczyć obciążenia i przedstawić podstawowy przebieg momentów zginających.
Następnie powinien spróbować wyjaśnić, dlaczego przyjął określony schemat oraz jakie konsekwencje wynikają z niego dla pracy konstrukcji.
Podobne ćwiczenia można wykonywać dla zbrojenia słupów, płyt żelbetowych, połączeń stalowych i fundamentów.
W przypadku innych specjalności warto dobierać przykłady odpowiadające rzeczywistemu zakresowi egzaminu.
Kandydaci ubiegający się o uprawnienia instalacyjne mogą ćwiczyć schematy instalacji i podstawowych układów technicznych.
Osoby przygotowujące się do uprawnień architektonicznych mogą natomiast analizować rozwiązania funkcjonalne, detale budowlane i wymagania techniczne.
Ważne jest również ćwiczenie odpowiedzi w ograniczonym czasie.
Pozwala to ocenić, czy kandydat potrafi szybko wybrać najważniejsze informacje i przedstawić je w logicznej kolejności.
Nie należy jednak traktować szkicowania jako zamiennika nauki przepisów i zasad projektowania.
Rysunek ma pomagać w przedstawieniu wiedzy, a nie zastępować jej zrozumienie.
Szkice na egzaminie ustnym na uprawnienia budowlane mogą ułatwiać przedstawianie zagadnień technicznych, ale ich wartość zależy przede wszystkim od poprawności merytorycznej.
Komisja ocenia wiedzę kandydata w zakresie wynikającym z rodzaju i specjalności uprawnień.
Nie można więc zakładać, że estetyczny rysunek automatycznie oznacza prawidłową odpowiedź.
Najważniejsze jest rozumienie przedstawionego rozwiązania.
Kandydat powinien potrafić wyjaśnić, dlaczego zastosował określony schemat, jakie obciążenia uwzględnił oraz jakie wymagania techniczne mają znaczenie w danym przypadku.
Warto również pamiętać, że nie każdy problem wymaga szczegółowego szkicu.
Czasami wystarczy prosty przekrój, schemat połączenia albo oznaczenie kierunków działania sił.
Znaczenie ma umiejętność dostosowania poziomu szczegółowości do pytania.
Przyszły projektant powinien rozumieć zależności pomiędzy rozwiązaniem konstrukcyjnym a przyjętymi założeniami obliczeniowymi.
Osoba przygotowująca się do kierowania robotami powinna natomiast potrafić wyjaśnić sposób wykonania określonego elementu oraz podstawowe wymagania dotyczące kontroli robót.
Najważniejsza zasada pozostaje prosta.
Dobry szkic techniczny nie musi być skomplikowany, ale powinien prawidłowo przedstawiać zasadę działania lub wykonania określonego rozwiązania.
Dlatego podczas przygotowania do egzaminu warto ćwiczyć nie tylko rysowanie, ale również krótkie i rzeczowe omawianie wykonanych schematów.
Takie umiejętności przydają się zarówno podczas egzaminu na uprawnienia budowlane, jak i w późniejszej pracy projektanta oraz kierownika budowy.
