Wysokość balustrady od poziomu posadzki stanowi jeden z podstawowych parametrów wpływających na bezpieczeństwo użytkowania budynku. Projektant powinien uwzględniać nie tylko wymagania dotyczące samej balustrady, ale również poziom wykończonej podłogi, grubość warstw posadzkowych oraz sposób zamocowania elementów zabezpieczających.
W praktyce zdarzają się sytuacje, w których wykonawca montuje balustradę zgodnie z przyjętymi wymiarami, ale po wykonaniu posadzki jej rzeczywista wysokość okazuje się niewystarczająca.
Problem może wynikać ze zmiany grubości izolacji, zastosowania dodatkowej warstwy wyrównawczej albo niewłaściwego uwzględnienia poziomu wykończonej podłogi w dokumentacji.
Nie każda różnica wymiarowa oznacza automatycznie konieczność wymiany całej balustrady. Jeżeli jednak rzeczywista wysokość nie spełnia obowiązujących wymagań, konieczne jest ustalenie przyczyny niezgodności i przyjęcie odpowiedniego rozwiązania.
Dlatego przyszły architekt przygotowujący się do egzaminu na uprawnienia budowlane powinien rozumieć, jak zmiany poziomu posadzki wpływają na bezpieczeństwo oraz kiedy wymagają ponownej analizy projektu.
Jednym z podstawowych zagadnień jest prawidłowe ustalenie poziomu odniesienia, od którego należy mierzyć wysokość balustrady.
W przypadku balustrad przy poziomych powierzchniach użytkowych istotne znaczenie ma poziom wykończonej podłogi, a nie wyłącznie górna powierzchnia konstrukcyjnej płyty stropowej.
Jeżeli projektant przyjmie wysokość balustrady względem stropu konstrukcyjnego i nie uwzględni późniejszych warstw podłogowych, może dojść do błędnego określenia jej rzeczywistej wysokości.
Przykładowo na płycie żelbetowej wykonawca układa izolację akustyczną, jastrych oraz okładzinę ceramiczną.
Łączna grubość tych warstw powoduje podniesienie poziomu użytkowego podłogi.
Jeżeli górna krawędź balustrady pozostanie na niezmienionej rzędnej, jej wysokość mierzona od gotowej posadzki będzie mniejsza.
Znaczenie ma również rodzaj elementu, przy którym znajduje się balustrada.
Inaczej należy analizować zabezpieczenie przy poziomej krawędzi stropu, a inaczej balustradę schodową, której wysokość określa się z uwzględnieniem odpowiedniego sposobu pomiaru przy biegu schodowym.
Dlatego projektant powinien prawidłowo oznaczyć poziomy wykończeniowe oraz wskazać wymagane wymiary w dokumentacji.
Samo podanie wysokości balustrady bez jednoznacznego określenia poziomu odniesienia może prowadzić do błędów wykonawczych.

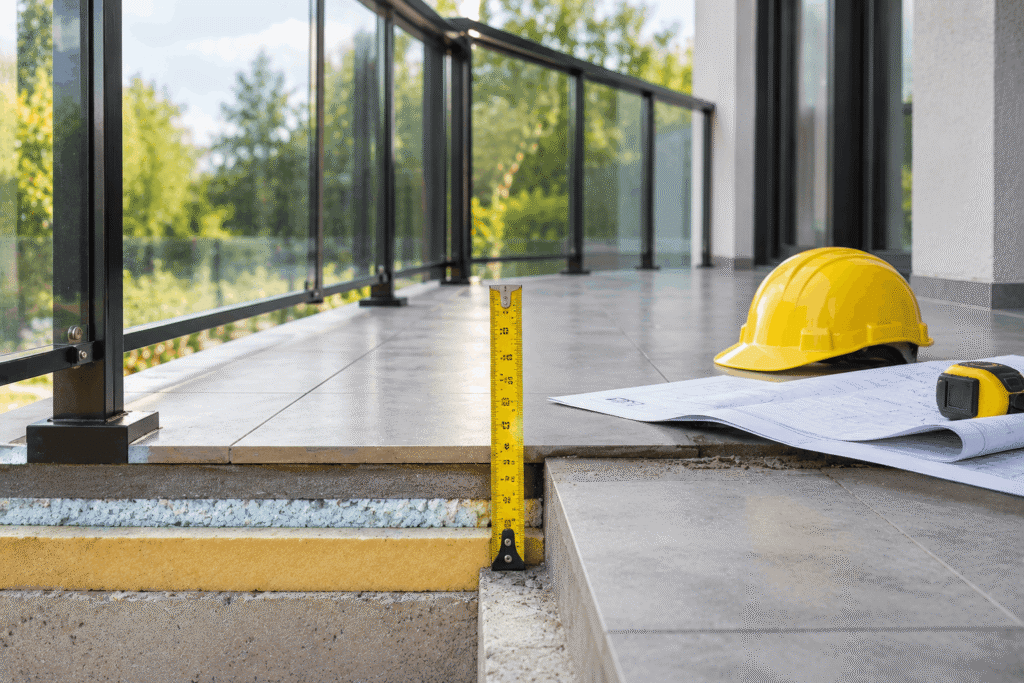

Podczas realizacji inwestycji wykonawca może wprowadzać zmiany technologiczne dotyczące układu podłogi.
Przykładem jest zastosowanie grubszej izolacji akustycznej, dodatkowej warstwy wyrównawczej albo innego materiału wykończeniowego.
Nie każda taka zmiana wpływa wyłącznie na parametry cieplne lub akustyczne przegrody.
Podniesienie poziomu gotowej posadzki zmienia również relację wysokościową pomiędzy podłogą a elementami zamontowanymi na stałej rzędnej.
Dotyczy to między innymi balustrad balkonowych, zabezpieczeń przy antresolach oraz balustrad wewnętrznych.
Jeżeli projekt przewidywał określoną wysokość balustrady przy pierwotnym układzie warstw, zwiększenie grubości posadzki może spowodować niespełnienie wymagań technicznych.
Problem staje się szczególnie istotny wtedy, gdy projektant przyjął wysokość odpowiadającą dokładnie wymaganej wartości minimalnej.
W takim przypadku nawet niewielka zmiana poziomu wykończeniowego może prowadzić do niezgodności.
Nie oznacza to jednak, że każda zmiana materiału podłogowego wymaga przeprojektowania balustrady.
Znaczenie ma rzeczywista różnica wysokości oraz możliwość zachowania wymaganych parametrów.
Dlatego zmiany dotyczące warstw posadzkowych powinny uwzględniać także elementy architektoniczne, których prawidłowe funkcjonowanie zależy od poziomu gotowej podłogi.
Dobrym przykładem jest sytuacja, w której projekt przewiduje balustradę o wysokości 110 cm, mierzonej od pierwotnie przyjętego poziomu wykończonej posadzki.
W trakcie realizacji inwestycji wykonawca zwiększa jednak łączną grubość warstw podłogowych o 5 cm.
Jeżeli balustrada zachowuje pierwotną rzędną górnej krawędzi, jej rzeczywista wysokość od nowego poziomu posadzki wyniesie 105 cm.
Nie można automatycznie uznać takiego rozwiązania za prawidłowe.
Rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, określa minimalne wysokości balustrad w zależności od rodzaju budynku i jego przeznaczenia.
Zgodnie z § 298 ust. 2, dla wielu kategorii budynków minimalna wysokość balustrady wynosi 1,1 m. W budynkach jednorodzinnych i we wnętrzach mieszkań wielopoziomowych wymagania przewidują natomiast inną minimalną wysokość.
Dlatego ocena powinna uwzględniać konkretny rodzaj obiektu oraz miejsce zastosowania balustrady.
W budynku, dla którego wymagana minimalna wysokość wynosi 1,1 m, balustrada o rzeczywistej wysokości 1,05 m nie spełnia tego wymagania.
Nie można również zakładać, że niewielka różnica automatycznie mieści się w dopuszczalnej tolerancji wykonawczej.
Tolerancje montażowe nie stanowią ogólnego upoważnienia do obniżania minimalnych parametrów bezpieczeństwa określonych w przepisach.
Dlatego projektant powinien sprawdzić rzeczywiste wymiary i ustalić, czy konieczna jest zmiana rozwiązania.
Stwierdzenie niewystarczającej wysokości balustrady nie zawsze oznacza konieczność wykonania nowej konstrukcji.

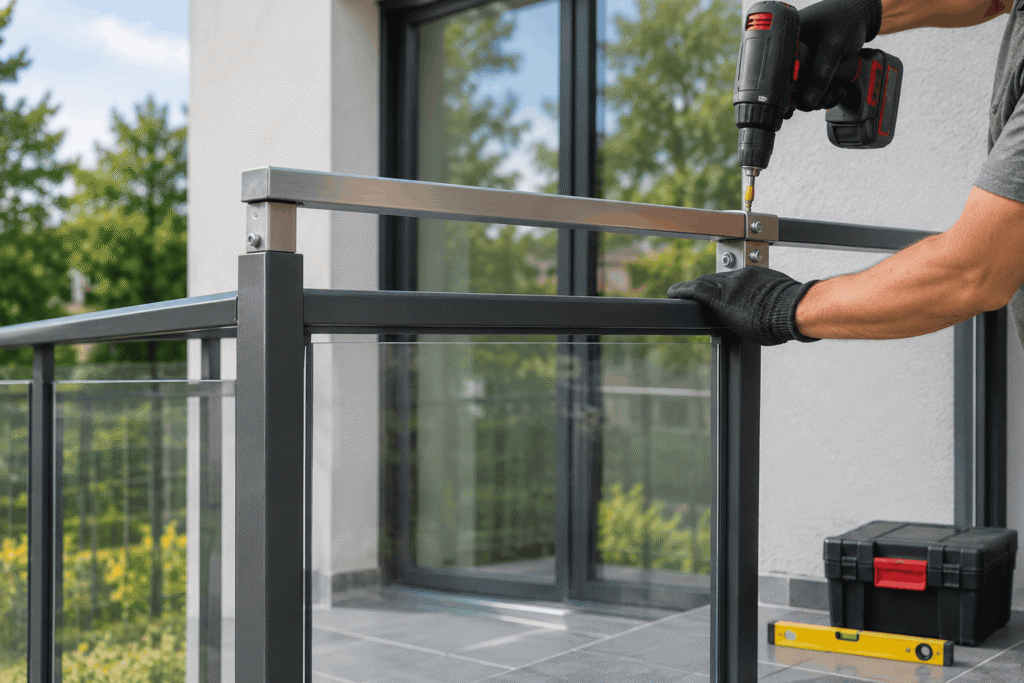

W określonych przypadkach możliwe jest zastosowanie rozwiązania pozwalającego zwiększyć wysokość istniejącego zabezpieczenia.
Nie należy jednak zakładać, że wystarczy zamontować dodatkowy profil stalowy lub podwyższyć pochwyt.
Balustrada stanowi element, który musi spełniać wymagania dotyczące bezpieczeństwa użytkowania i przenoszenia odpowiednich obciążeń. Warto pamiętać, że balustrada sposobem na bezpieczeństwo jest tylko wtedy, gdy zapewnia odpowiednią wysokość, sztywność oraz prawidłowe zamocowanie.
Zmiana jej geometrii może wpływać na sposób pracy słupków, połączeń oraz zamocowań do konstrukcji budynku.
Przykładowo podwyższenie balustrady może zwiększyć moment zginający działający na słupki i ich zakotwienia przy obciążeniu poziomym.
Dlatego projektant powinien ocenić, czy istniejące elementy zachowają wymaganą nośność po wprowadzeniu zmiany.
Znaczenie ma również sposób połączenia dodatkowych elementów z pierwotną konstrukcją.
Nie każda technologia montażu zapewni odpowiednią sztywność i trwałość połączenia.
W przypadku balustrad szklanych konieczne może być odrębne sprawdzenie sposobu mocowania tafli oraz współpracy szkła z elementami konstrukcyjnymi.
Ważne pozostają także wymagania dotyczące prześwitów i możliwości wspinania się po balustradzie, jeżeli mają zastosowanie do danego obiektu.
Dlatego rozwiązanie naprawcze powinno uwzględniać wszystkie istotne wymagania techniczne, a nie wyłącznie brakującą wysokość.
Nie każda korekta wykonawcza wymaga opracowania nowego projektu całego budynku.
Znaczenie ma charakter zmiany oraz jej wpływ na bezpieczeństwo, funkcjonalność i zgodność obiektu z obowiązującymi wymaganiami.
Jeżeli problem wynika z nieprawidłowego montażu balustrady, konieczne może być przede wszystkim doprowadzenie wykonania do zgodności z istniejącą dokumentacją.
Inaczej wygląda sytuacja, gdy projektant zmienia poziom posadzki, geometrię zabezpieczenia albo sposób zamocowania balustrady.
W takim przypadku może pojawić się konieczność aktualizacji odpowiednich rysunków i detali projektowych.
Znaczenie ma również zakres ingerencji w konstrukcję budynku.
Jeżeli nowe rozwiązanie wymaga zmiany zamocowań lub zastosowania dodatkowych elementów nośnych, niezbędna może być współpraca z projektantem konstrukcji.
Architekt powinien także uwzględnić wpływ korekty na pozostałe rozwiązania funkcjonalne i techniczne.
Przykładowo podwyższenie balustrady przy schodach może wymagać ponownego sprawdzenia przebiegu pochwytów i ich połączenia z zabezpieczeniami na spocznikach.
Nie można również pomijać wymagań formalnych wynikających z Prawa budowlanego.
W zależności od zakresu zmiany konieczne może być jej odpowiednie udokumentowanie i zakwalifikowanie w kontekście zatwierdzonego projektu.
Dlatego projektant powinien ustalić rzeczywisty charakter niezgodności, a następnie wskazać sposób jej usunięcia.
Ustalenie odpowiedzialności wymaga rozpoznania przyczyny niezgodności.
Nie zawsze odpowiada za nią ta sama osoba.
Jeżeli dokumentacja projektowa zawiera błędnie określony poziom posadzki albo niewłaściwą wysokość balustrady, problem może wynikać z przyjętego rozwiązania projektowego.
Jeżeli natomiast projekt określa prawidłowe wymiary, ale wykonawca montuje balustradę na niewłaściwej wysokości, należy ocenić zgodność wykonania z dokumentacją.
Możliwa jest również sytuacja, w której inwestor wprowadza zmianę materiału posadzkowego bez odpowiedniej koordynacji z pozostałymi rozwiązaniami.
Nie oznacza to jednak, że samo wskazanie osoby inicjującej zmianę wystarcza do rozstrzygnięcia odpowiedzialności prawnej.
Znaczenie mają obowiązki uczestników procesu budowlanego, zakres powierzonych czynności oraz rzeczywisty przebieg realizacji inwestycji.
Kierownik budowy powinien wykonywać swoje obowiązki związane z prowadzeniem robót zgodnie z dokumentacją i przepisami.
Projektant odpowiada w zakresie swoich obowiązków za przyjęte rozwiązania projektowe.
Jeżeli na budowie pojawi się niezgodność mogąca wpływać na bezpieczeństwo użytkowania, uczestnicy procesu budowlanego powinni doprowadzić do jej odpowiedniego wyjaśnienia.
Nie należy pozostawiać balustrady o niewystarczającej wysokości wyłącznie dlatego, że wykonawca zakończył już roboty.
Najważniejsze jest zapewnienie zgodności gotowego rozwiązania z właściwymi wymaganiami technicznymi.
Podstawą prawidłowego projektowania jest jednoznaczne określenie poziomów wykończonych posadzek.
Architekt powinien uwzględnić wszystkie warstwy podłogowe, które wpływają na ostateczną rzędną powierzchni użytkowej.
Znaczenie ma również prawidłowe oznaczenie wysokości balustrady na przekrojach i detalach architektonicznych.
Nie wystarczy podanie samego wymiaru bez określenia, od jakiego poziomu należy go mierzyć.
Warto również sprawdzić zgodność rysunków architektonicznych z dokumentacją konstrukcyjną i rozwiązaniami dotyczącymi zamocowań.
Przykładowo projektant konstrukcji może przewidzieć określone położenie elementów kotwiących, podczas gdy architekt zmieni później grubość warstw posadzkowych.
Brak odpowiedniej koordynacji może spowodować, że gotowa balustrada nie osiągnie wymaganej wysokości.
Dlatego zmiany w dokumentacji powinny uwzględniać wzajemne zależności pomiędzy elementami budynku.
Ważne jest także prawidłowe sprawdzenie wymagań wynikających z § 298 warunków technicznych.
Projektant powinien uwzględnić rodzaj budynku, funkcję zabezpieczanego miejsca oraz właściwe parametry balustrady.
Nie należy również pomijać wymagań dotyczących bezpieczeństwa dzieci i innych użytkowników, jeżeli wynikają one z przeznaczenia obiektu.
Takie podejście pozwala ograniczyć ryzyko sytuacji, w której pozornie niewielka zmiana wykończenia prowadzi do konieczności poprawiania gotowych elementów.
Problematyka wysokości balustrad stanowi dobry przykład zagadnienia łączącego wymagania techniczno-budowlane z praktyką projektową.
Osoba przygotowująca się do egzaminu na uprawnienia architektoniczne powinna znać podstawowe wymagania dotyczące balustrad oraz rozumieć sposób ich stosowania w konkretnych sytuacjach.
Nie wystarczy zapamiętanie minimalnych wysokości określonych w przepisach.
Istotna jest również umiejętność prawidłowego ustalenia poziomu odniesienia i oceny wpływu zmian wykończeniowych na rzeczywiste wymiary elementów.
Przyszły architekt powinien potrafić wyjaśnić, dlaczego podniesienie poziomu posadzki może prowadzić do niespełnienia wymagań dotyczących wysokości balustrady.
Ważne jest także rozumienie zasad koordynacji rozwiązań architektonicznych i konstrukcyjnych.
Podczas przygotowania do egzaminu warto analizować konkretne przypadki techniczne.
Przykładem może być budynek wielorodzinny, w którym wykonawca zwiększył grubość warstw posadzkowych, a zamontowana wcześniej balustrada nie osiąga już wymaganej wysokości.
Kandydat powinien potrafić wskazać, jakie parametry należy sprawdzić i kiedy konieczne jest opracowanie rozwiązania korygującego.
Znaczenie ma również znajomość obowiązków projektanta i kierownika budowy oraz zasad postępowania po stwierdzeniu niezgodności z dokumentacją.
Najważniejsza zasada pozostaje prosta.
O bezpieczeństwie balustrady decyduje jej rzeczywista wysokość mierzona zgodnie z właściwymi wymaganiami, a nie wyłącznie wymiar zapisany na rysunku projektowym.
Dlatego projektant powinien uwzględniać poziom gotowej posadzki, sposób zamocowania balustrady oraz wszystkie istotne wymagania dotyczące bezpieczeństwa użytkowania.
Wiedza ta jest przydatna zarówno podczas egzaminu na uprawnienia budowlane, jak i w późniejszej praktyce projektowej oraz wykonawczej.
Pozwala unikać błędów, które mogą prowadzić do niezgodności z przepisami, konieczności wprowadzania kosztownych zmian oraz zagrożenia bezpieczeństwa użytkowników budynku.
