Zbrojenie górne stropu odgrywa istotną rolę w przenoszeniu sił rozciągających w określonych strefach konstrukcji żelbetowej. Jego prawidłowe położenie wynika z przyjętego schematu statycznego, rozkładu momentów zginających oraz wymagań projektowych.
Podczas przygotowania stropu do betonowania może jednak dojść do przemieszczenia prętów. Przyczyną bywają niewłaściwie dobrane podpórki dystansowe, brak odpowiedniej stabilizacji zbrojenia albo obciążenia powstające podczas poruszania się pracowników po przygotowanej konstrukcji.
Nie każda zmiana położenia prętów oznacza automatycznie utratę wymaganej nośności. Nie można jednak zakładać, że niewielkie obniżenie zbrojenia pozostaje bez wpływu na pracę stropu.
Szczególne znaczenie ma lokalizacja przemieszczenia oraz funkcja, jaką pełnią poszczególne pręty.
Dlatego przyszły inżynier przygotowujący się do egzaminu na uprawnienia konstrukcyjno-budowlane powinien rozumieć, dlaczego prawidłowe rozmieszczenie zbrojenia ma znaczenie dla bezpieczeństwa konstrukcji i kiedy konieczna jest dodatkowa ocena techniczna.
W konstrukcjach żelbetowych beton i stal współpracują przy przenoszeniu obciążeń. Beton dobrze przenosi ściskanie, natomiast zbrojenie odpowiada przede wszystkim za przenoszenie sił rozciągających.
W płytach stropowych rozkład naprężeń zależy od sposobu podparcia oraz działania obciążeń.
W strefach dodatnich momentów zginających rozciąganie występuje zazwyczaj przy dolnej powierzchni płyty. Natomiast nad podporami stropów ciągłych, gdzie pojawiają się momenty ujemne, strefa rozciągana znajduje się zwykle przy powierzchni górnej.

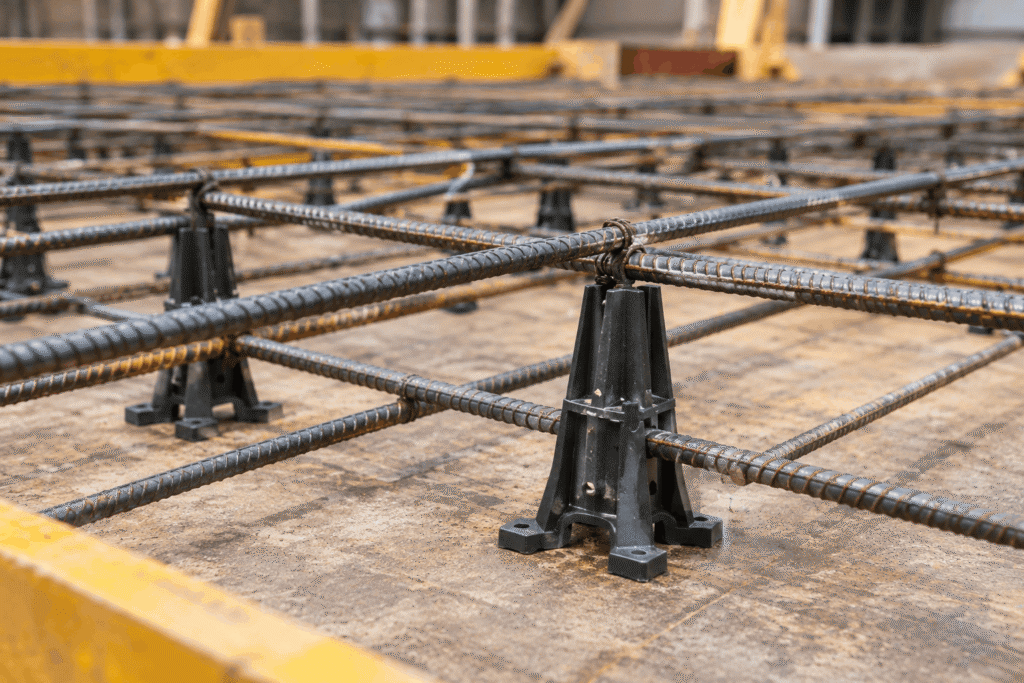

Dlatego projektant rozmieszcza zbrojenie w odpowiednich strefach przekroju. Prawidłowe zbrojenie elementów budowlanych wymaga uwzględnienia rozkładu sił wewnętrznych oraz właściwego położenia prętów w konstrukcji żelbetowej.
Jeżeli pręty górne opadną, zmieni się ich odległość od ściskanej krawędzi przekroju. W strefie momentów ujemnych może to prowadzić do zmniejszenia wysokości użytecznej, a w konsekwencji do ograniczenia nośności na zginanie.
Znaczenie ma również wpływ przemieszczenia na szerokość rys i sztywność elementu.
Nie oznacza to jednak, że każde zbrojenie umieszczone przy górnej powierzchni płyty pełni identyczną funkcję.
W zależności od rozwiązania konstrukcyjnego pręty mogą stanowić zbrojenie główne, rozdzielcze, przeciwskurczowe albo dodatkowe zbrojenie określonych stref.
Dlatego ocena skutków przemieszczenia wymaga ustalenia funkcji konkretnych prętów i ich rzeczywistego położenia względem projektowanego przekroju.
W stropach ciągłych oraz płytach współpracujących z podporami istotne znaczenie mają strefy występowania ujemnych momentów zginających.
W takich obszarach górne pręty zbrojeniowe mogą stanowić podstawowe zbrojenie rozciągane.
Przykładem jest płyta żelbetowa ciągła oparta na belkach lub ścianach nośnych.
Jeżeli podczas przygotowania do betonowania pręty nad podporą przesuną się w dół, ich ramię względem wypadkowej siły ściskającej może ulec zmniejszeniu.
W rezultacie przekrój może osiągać mniejszą nośność na zginanie niż przewidywał projekt.
Szczególnej uwagi wymagają również stropy płytowo-słupowe.
W takich konstrukcjach rozmieszczenie zbrojenia górnego w sąsiedztwie słupów ma znaczenie dla przenoszenia momentów zginających oraz pracy stref podporowych.
Nie należy jednak utożsamiać wpływu położenia zbrojenia na zginanie z automatycznym zmniejszeniem nośności na przebicie w każdym przypadku.
Ocena przebicia wymaga odrębnego sprawdzenia właściwego mechanizmu zniszczenia i przyjętego rozwiązania konstrukcyjnego.
Dlatego podczas kontroli zbrojenia szczególną uwagę należy zwracać na obszary nad podporami, przy krawędziach wsporników oraz w innych miejscach wskazanych w dokumentacji projektowej.
To właśnie tam zmiana położenia prętów może mieć szczególnie istotne konsekwencje.
Ocena wpływu przemieszczenia zbrojenia wymaga uwzględnienia geometrii przekroju i rzeczywistego schematu statycznego.
Nie można przyjąć jednej dopuszczalnej wartości obniżenia prętów dla wszystkich stropów żelbetowych.
Znaczenie mają grubość płyty, średnica prętów, ich rozmieszczenie oraz wielkość momentów zginających.
Przykładowo w płycie o grubości 20 cm obniżenie zbrojenia górnego o 3 cm może stanowić istotną zmianę wysokości użytecznej przekroju w strefie momentów ujemnych.
Nie oznacza to jednak, że nośność automatycznie zmniejszy się o określony procent.
Zależność pomiędzy położeniem zbrojenia a nośnością wynika z warunków równowagi sił wewnętrznych i przyjętego modelu obliczeniowego.
Znaczenie ma również ilość zbrojenia oraz stopień wykorzystania nośności przekroju.
Jeżeli projekt przewiduje niewielką rezerwę nośności, zmiana położenia prętów może mieć większe znaczenie niż w przekroju o większym zapasie.
Nie można jednak oceniać bezpieczeństwa wyłącznie na podstawie widocznego obniżenia siatki.
Konieczne jest ustalenie rzeczywistego położenia prętów i porównanie go z wymaganiami projektu oraz właściwymi tolerancjami wykonawczymi.
Dopiero taka analiza pozwala określić, czy stwierdzona niezgodność wymaga korekty lub dodatkowych obliczeń.
Jedną z najczęstszych przyczyn przemieszczenia zbrojenia górnego jest niewystarczająca liczba podpórek dystansowych albo ich niewłaściwe rozmieszczenie.
Podpórki powinny zapewniać utrzymanie projektowanego położenia prętów podczas przygotowania konstrukcji i układania mieszanki betonowej.
Znaczenie ma ich wysokość, nośność oraz stabilność.
Jeżeli wykonawca zastosuje zbyt małą liczbę podpórek, zbrojenie może uginać się pod wpływem obciążeń montażowych.
Problem pojawia się również wtedy, gdy pracownicy poruszają się bezpośrednio po prętach.
Obciążenie przekazywane przez stopę może powodować lokalne odkształcenia siatki lub przemieszczenie podpórek.
Podobne skutki może wywołać nieprawidłowe ułożenie przewodów instalacyjnych albo niewłaściwa organizacja transportu materiałów po przygotowanym stropie.
Nie można również pomijać jakości wiązania zbrojenia.
Niewystarczająca stabilizacja połączeń pomiędzy prętami może sprzyjać zmianie ich wzajemnego położenia.
Dlatego wykonawca powinien odpowiednio przygotować stanowiska pracy i ograniczyć obciążanie zbrojenia podczas montażu.
Ważne jest także stosowanie pomostów roboczych, jeżeli wymagają tego warunki wykonywania robót.
Prawidłowe podparcie i stabilizacja zbrojenia powinny zapewniać utrzymanie jego położenia również podczas samego betonowania.
Kontrola zbrojenia przed betonowaniem stanowi ważny element nadzoru nad prawidłowym wykonaniem konstrukcji żelbetowej.
Kierownik budowy powinien dopilnować, aby wykonawca przygotował zbrojenie zgodnie z dokumentacją projektową oraz właściwymi wymaganiami technicznymi.
Znaczenie ma sprawdzenie średnic i rozstawu prętów, długości zakotwień, połączeń oraz projektowanego położenia zbrojenia w przekroju.

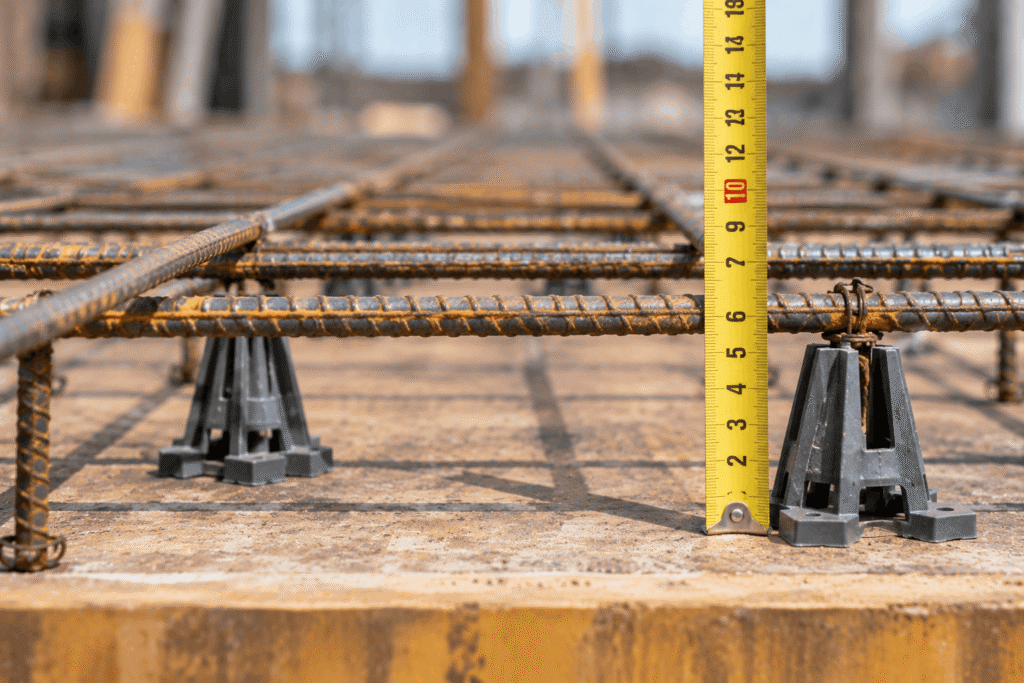

W przypadku zbrojenia górnego szczególnie ważna jest kontrola jego wysokości nad deskowaniem.
Nie wystarczy stwierdzenie, że pręty znajdują się w odpowiednich miejscach na rzucie stropu.
Konieczne jest również sprawdzenie ich położenia w kierunku grubości płyty.
Pomocne mogą być pomiary odległości od powierzchni deskowania oraz kontrola wysokości podpórek dystansowych.
Warto również zwrócić uwagę na stabilność całego układu.
Jeżeli zbrojenie ugina się pod niewielkim obciążeniem montażowym, może to wskazywać na niewystarczające podparcie.
Kontrola powinna obejmować także miejsca, w których pręty mogły ulec przemieszczeniu podczas wykonywania innych prac.
Szczególnego znaczenia nabiera to w pobliżu podpór, otworów instalacyjnych i miejsc koncentracji zbrojenia.
Przed rozpoczęciem betonowania należy również przeprowadzić wymagane sprawdzenia i odbiory robót, które po ułożeniu mieszanki staną się niedostępne do bezpośredniej kontroli.
Stwierdzenie nieprawidłowego położenia zbrojenia górnego wymaga wyjaśnienia przyczyny oraz oceny zakresu niezgodności.
Nie należy rozpoczynać betonowania obszaru, w którym stwierdzono istotną niezgodność, przed jej usunięciem lub uzyskaniem odpowiedniego rozstrzygnięcia technicznego.
W pierwszej kolejności należy porównać rzeczywiste położenie prętów z dokumentacją projektową.
Znaczenie ma ustalenie, czy przemieszczenie ma charakter lokalny, czy obejmuje większy fragment płyty.
Jeżeli problem wynika z niewłaściwego ustawienia podpórek, wykonawca może skorygować ich rozmieszczenie i przywrócić projektowane położenie zbrojenia.
Nie należy jednak zakładać, że samo podniesienie siatki rozwiązuje każdy problem.
Konieczne jest sprawdzenie, czy pręty nie uległy trwałemu odkształceniu, a ich zakotwienia i połączenia zachowały wymagane właściwości.
W przypadku poważniejszych niezgodności może być potrzebne stanowisko projektanta konstrukcji.
Dotyczy to szczególnie sytuacji, w których nie można przywrócić projektowanego położenia zbrojenia bez ingerencji w inne elementy.
Projektant może wówczas określić zakres koniecznych sprawdzeń i ewentualnych zmian.
Nie należy samodzielnie zmieniać układu zbrojenia ani zastępować przewidzianych rozwiązań innymi bez odpowiedniej podstawy technicznej.
Po wykonaniu korekty konieczna jest ponowna kontrola, która potwierdzi zgodność przygotowanego stropu z wymaganiami.
Po zabetonowaniu stropu bezpośrednia kontrola położenia prętów staje się znacznie trudniejsza.
Nie oznacza to jednak, że nie można ustalić ich rzeczywistej lokalizacji.
W określonych przypadkach stosuje się nieniszczące metody diagnostyczne umożliwiające rozpoznanie położenia zbrojenia w betonie.
Przykładem są urządzenia elektromagnetyczne służące do lokalizacji prętów i oceny grubości otuliny.
Zastosowanie mogą znaleźć również odpowiednie metody georadarowe.
Skuteczność pomiarów zależy jednak od warunków badania, rozstawu zbrojenia, średnic prętów oraz właściwości elementu.
W przypadku gęsto zbrojonych płyt jednoznaczne ustalenie położenia wszystkich prętów może być utrudnione.
Dlatego wyniki badań należy interpretować z uwzględnieniem ograniczeń zastosowanej metody.
Jeżeli diagnostyka potwierdzi istotne odstępstwo od projektu, konieczna może być dodatkowa analiza konstrukcyjna.
Projektant powinien ocenić wpływ rzeczywistego położenia zbrojenia na odpowiednie stany graniczne nośności i użytkowalności.
Nie każda wykryta niezgodność wymaga automatycznie wzmocnienia stropu.
Decyzja zależy od wyników oceny technicznej, rzeczywistych obciążeń oraz stopnia wykorzystania nośności konstrukcji.

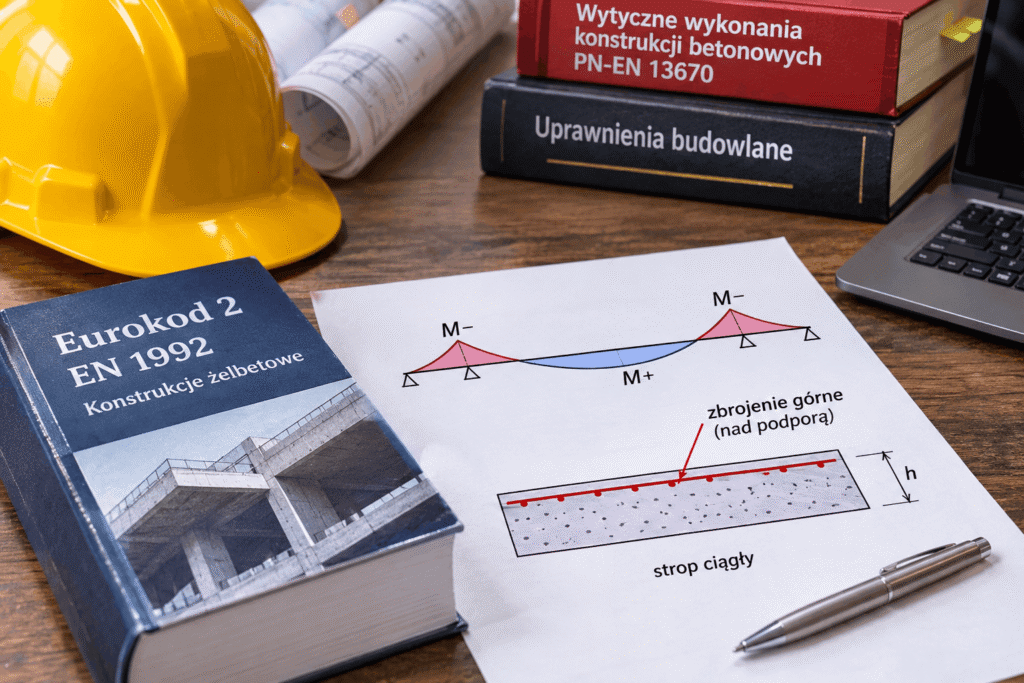

Zagadnienie prawidłowego położenia zbrojenia górnego stanowi dobry przykład problemu łączącego mechanikę konstrukcji z praktyką wykonawczą.
Osoba przygotowująca się do egzaminu na uprawnienia konstrukcyjno-budowlane powinna rozumieć, dlaczego projektant umieszcza zbrojenie w określonych strefach przekroju.
Istotna jest znajomość rozkładu momentów zginających oraz zasad pracy elementów żelbetowych.
Przyszły projektant powinien potrafić wyjaśnić, w jaki sposób zmiana położenia zbrojenia wpływa na wysokość użyteczną przekroju i jego nośność.
Osoba przygotowująca się do kierowania robotami powinna natomiast wiedzieć, jak kontrolować rozmieszczenie prętów i kiedy należy wstrzymać betonowanie do czasu usunięcia niezgodności.
Podczas przygotowania do egzaminu warto analizować konkretne sytuacje techniczne.
Przykładem może być strop ciągły, w którym zbrojenie górne nad podporą opadło wskutek niewłaściwego rozmieszczenia podpórek dystansowych.
Kandydat powinien potrafić wyjaśnić, dlaczego takie przemieszczenie może mieć większe znaczenie niż podobna zmiana położenia prętów w strefie, w której nie przenoszą one głównych sił rozciągających.
Ważna jest również umiejętność rozpoznawania sytuacji wymagających dodatkowej oceny projektowej.
Przy projektowaniu i wykonywaniu konstrukcji żelbetowych znaczenie mają odpowiednie zasady wynikające z Eurokodu 2 oraz wymagania dotyczące wykonywania konstrukcji betonowych, w tym PN-EN 13670.
Najważniejsza zasada pozostaje prosta.
O prawidłowej pracy zbrojenia decydują nie tylko jego średnica i liczba prętów, ale również rzeczywiste położenie w przekroju.
Dlatego kontrola zbrojenia górnego przed betonowaniem ma istotne znaczenie dla zapewnienia zgodności wykonanej konstrukcji z założeniami projektowymi.
Umiejętność rozpoznawania takich błędów jest przydatna zarówno podczas egzaminu na uprawnienia budowlane, jak i w późniejszej pracy projektanta oraz kierownika budowy.
