Błędy pomiarowe na budowie mogą prowadzić do nieporozumień pomiędzy geodetą, wykonawcą i kierownikiem budowy. Podczas realizacji inwestycji zdarzają się sytuacje, w których pomiary wykonane przez różne osoby wskazują odmienne wartości, mimo że dotyczą tego samego elementu konstrukcyjnego.
Przykładem może być kontrola rzędnej fundamentu, położenia słupa żelbetowego albo wysokości wykonanej kondygnacji.
Nie każda rozbieżność oznacza jednak, że roboty zostały wykonane niezgodnie z projektem.
Przyczyną mogą być różnice w dokładności urządzeń, zastosowanej metodzie pomiarowej, sposobie ustawienia instrumentu lub przyjętym układzie odniesienia.
Znaczenie mają również warunki panujące na budowie oraz kwalifikacje osoby wykonującej pomiar.
Dlatego przyszły inżynier przygotowujący się do egzaminu na uprawnienia budowlane powinien rozumieć, jak rozpoznawać możliwe przyczyny rozbieżności i kiedy konieczne jest ponowne sprawdzenie geometrii konstrukcji.
Ważne jest także ustalenie, kto odpowiada za wyjaśnienie niezgodności i jakie działania należy podjąć przed kontynuowaniem robót.

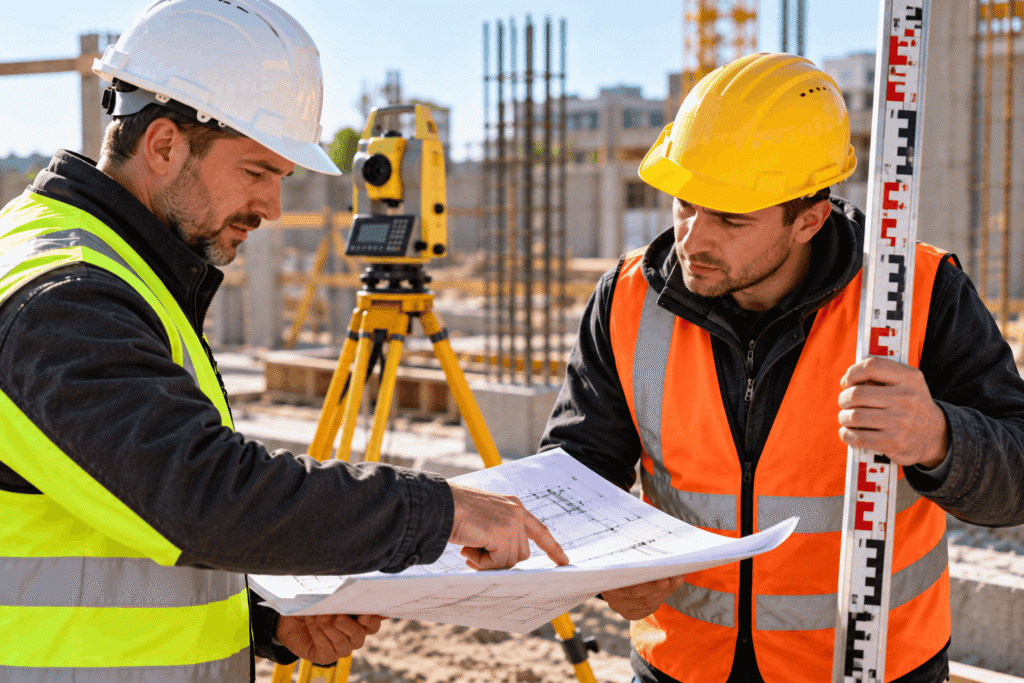

Pomiary wykonywane podczas realizacji inwestycji mogą służyć różnym celom.
Geodeta wykonuje określone czynności geodezyjne związane między innymi z wytyczaniem obiektów oraz geodezyjną obsługą budowy.
Wykonawca może natomiast prowadzić bieżące pomiary kontrolne, sprawdzając położenie elementów, wymiary konstrukcji i zgodność robót z dokumentacją.
Nie zawsze stosowane są przy tym identyczne urządzenia i metody.
Przykładowo geodeta może wyznaczać rzędne za pomocą niwelatora, podczas gdy wykonawca korzysta z niwelatora laserowego lub innego przyrządu kontrolnego.
Jeżeli pomiary wykonano w różnych warunkach albo przyjęto odmienne punkty odniesienia, uzyskane wyniki mogą się różnić.
Znaczenie ma również sposób ustawienia instrumentu, jego stan techniczny oraz prawidłowość odczytu.
Nie można jednak zakładać, że każda różnica wynika z niedokładności sprzętu.
Możliwe jest również rzeczywiste przemieszczenie elementu konstrukcyjnego, błąd wykonawczy albo niewłaściwe przeniesienie wymiarów z dokumentacji.
Dlatego pierwszym działaniem powinno być ustalenie, czy obie osoby rzeczywiście mierzyły tę samą wielkość, w tym samym układzie odniesienia i w porównywalnych warunkach.
Dopiero wtedy można prawidłowo oceniać znaczenie rozbieżności.
Urządzenia pomiarowe stosowane na budowie różnią się przeznaczeniem, konstrukcją oraz parametrami dokładnościowymi.
Niwelator służy przede wszystkim do wyznaczania różnic wysokości.
Tachimetr umożliwia wykonywanie pomiarów kątowych i odległościowych oraz określanie położenia punktów w przyjętym układzie współrzędnych.
Dalmierze laserowe są natomiast często wykorzystywane do bieżącej kontroli odległości i wymiarów.
Nie oznacza to, że każdy przyrząd zapewnia taką samą dokładność w każdych warunkach.
Znaczenie mają parametry określone przez producenta, sposób użytkowania oraz stan techniczny urządzenia.
Przykładowo dokładność niwelatora może być podawana jako odchylenie standardowe pomiaru różnicy wysokości na kilometr podwójnej niwelacji.
Nie należy utożsamiać takiej wartości z gwarantowanym maksymalnym błędem pojedynczego pomiaru na budowie.
W przypadku tachimetrów istotne są między innymi dokładność pomiaru kątów, odległości oraz sposób centrowania instrumentu.
Na wynik mogą wpływać również temperatura, warunki atmosferyczne, drgania podłoża i niewłaściwe ustawienie sprzętu.
Dlatego przed oceną rozbieżności należy sprawdzić, czy zastosowany instrument był odpowiedni do wymaganej dokładności oraz czy pomiar wykonano zgodnie z właściwą procedurą.
Jednym z podstawowych problemów jest rozróżnienie błędu pomiarowego od rzeczywistej niezgodności wykonanych robót.
Błąd pomiarowy oznacza różnicę pomiędzy wynikiem pomiaru a wartością odniesienia mierzonej wielkości.
W praktyce rzeczywista wartość nie zawsze jest dokładnie znana, dlatego istotne znaczenie ma również niepewność pomiaru.
Odchyłka wykonawcza dotyczy natomiast różnicy pomiędzy rzeczywistą geometrią elementu a wartością nominalną określoną w dokumentacji.
Nie są to pojęcia tożsame.
Przykładowo projekt może przewidywać określoną rzędną górnej powierzchni fundamentu, a pomiar kontrolny może wskazywać niewielką różnicę.
Nie oznacza to automatycznie, że fundament wykonano nieprawidłowo.
Konieczne jest uwzględnienie dokładności zastosowanej metody oraz dopuszczalnych odchyłek wynikających z właściwych wymagań technicznych.
Jeżeli jednak kolejne niezależne pomiary potwierdzają tę samą różnicę, może to wskazywać na rzeczywistą niezgodność wykonawczą.
Znaczenie ma również powtarzalność wyników.
Pomiary wykonane z tego samego błędnego punktu odniesienia mogą dawać zbliżone wartości, mimo że pozostają nieprawidłowe.
Dlatego samo powtórzenie odczytu nie zawsze wystarcza do wyjaśnienia problemu.
W niektórych przypadkach konieczne jest zastosowanie niezależnej metody kontrolnej.
Podczas kontroli robót budowlanych często pojawiają się rozbieżności wynoszące kilka milimetrów.
Nie można jednak przyjmować jednej uniwersalnej wartości dopuszczalnej dla wszystkich elementów konstrukcyjnych.
Znaczenie ma rodzaj robót, przeznaczenie elementu oraz wymagania określone w dokumentacji projektowej i właściwych specyfikacjach technicznych.
Inne tolerancje mogą dotyczyć konstrukcji żelbetowych, a inne montażu konstrukcji stalowych lub prefabrykowanych.
W przypadku elementów wymagających precyzyjnego połączenia nawet niewielka odchyłka może powodować problemy montażowe.

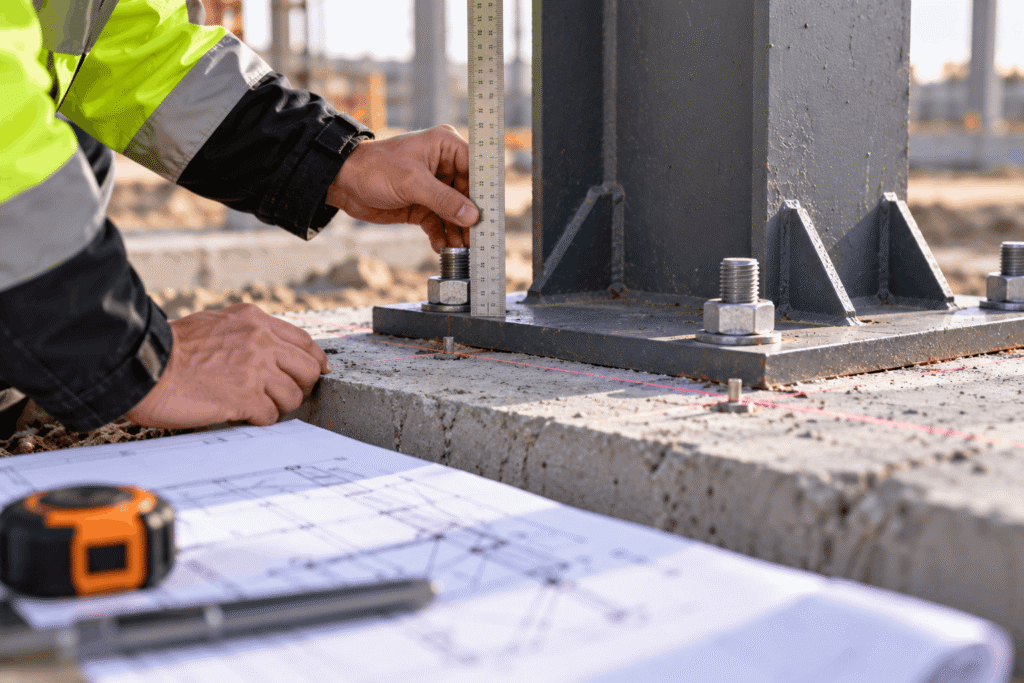

Przykładem jest rozmieszczenie śrub kotwiących pod stalową blachą podstawy słupa.
Nieprawidłowe położenie łączników może uniemożliwić montaż elementu albo wymagać zastosowania rozwiązania zamiennego.
Z kolei niewielka różnica rzędnej powierzchni betonowej może w określonych warunkach mieścić się w dopuszczalnej tolerancji.
Nie oznacza to jednak, że każda odchyłka o podobnej wartości jest akceptowalna.
Należy również uwzględnić niepewność pomiaru, szczególnie gdy wynik znajduje się blisko granicy dopuszczalnej tolerancji.
Dlatego przyszły kierownik budowy powinien umieć odróżnić samą różnicę pomiędzy wynikami pomiarów od rzeczywistego przekroczenia wymagań wykonawczych.
Jedną z przyczyn rozbieżności pomiarowych może być przyjęcie niewłaściwego punktu odniesienia.
Podczas realizacji inwestycji istotne znaczenie mają punkty osnowy geodezyjnej, repery oraz odpowiednio wyznaczone punkty robocze.
Służą one do przenoszenia położenia i wysokości elementów projektowanych na teren budowy.
Jeżeli wykonawca korzysta z punktu o nieprawidłowej rzędnej, kolejne pomiary mogą być obarczone systematyczną różnicą.
Przykładowo błędne przeniesienie poziomu odniesienia może powodować, że wszystkie kontrolowane elementy wydają się położone wyżej lub niżej niż wynika to z pomiarów geodezyjnych.
Problem może również wynikać z uszkodzenia albo przemieszczenia punktu roboczego podczas prowadzenia robót.
Dlatego przed rozpoczęciem kontroli należy upewnić się, że stosowane punkty odniesienia są właściwe i zachowały wymaganą stabilność.
Znaczenie ma również zgodność układów wysokościowych i współrzędnych.
Nie można porównywać wyników bez uwzględnienia ewentualnych różnic pomiędzy przyjętymi układami.
W przypadku stwierdzenia niezgodności konieczne może być ponowne sprawdzenie punktów odniesienia przez osobę posiadającą odpowiednie kwalifikacje.
Takie postępowanie pozwala uniknąć sytuacji, w której błędny punkt bazowy prowadzi do nieprawidłowej oceny wielu elementów konstrukcyjnych.
Ponowne wykonanie pomiaru jest uzasadnione szczególnie wtedy, gdy uzyskane wyniki są niespójne albo mogą wpływać na decyzję o odbiorze robót.
Nie zawsze jednak wystarczy ponowne użycie tego samego urządzenia w identycznych warunkach.
Jeżeli przyczyną rozbieżności jest nieprawidłowe ustawienie instrumentu, błąd punktu odniesienia lub niewłaściwa procedura, kolejne pomiary mogą powielać wcześniejszy problem.
Dlatego kontrola powinna obejmować również ocenę zastosowanej metody.
Ważne jest sprawdzenie ustawienia i wypoziomowania urządzenia, jego stanu technicznego oraz zgodności z wymaganiami producenta.
W przypadku niektórych instrumentów istotne znaczenie mają okresowe sprawdzenia, regulacje i wzorcowania.
Nie należy jednak zakładać, że wszystkie urządzenia pomiarowe podlegają identycznym obowiązkom formalnym.
Zakres wymaganych kontroli zależy od rodzaju przyrządu, jego zastosowania oraz właściwych przepisów i procedur.
W sytuacji istotnej rozbieżności korzystne może być wykonanie pomiaru niezależnym instrumentem lub zastosowanie innej metody.
Jeżeli wynik ma znaczenie dla bezpieczeństwa konstrukcji albo prawidłowości wytyczenia obiektu, konieczne może być przeprowadzenie odpowiednich czynności geodezyjnych przez uprawnioną osobę.
Dopiero po wyjaśnieniu przyczyny różnicy można podejmować decyzje dotyczące dalszych robót.
Stwierdzenie różnych wyników pomiarów nie oznacza automatycznie, że odpowiedzialność ponosi geodeta albo wykonawca.
Konieczne jest ustalenie rodzaju pomiaru, jego celu oraz obowiązków osób uczestniczących w realizacji inwestycji.
Wykonawca odpowiada za wykonywanie powierzonych robót zgodnie z dokumentacją, umową i właściwymi wymaganiami technicznymi.
Kierownik budowy, w zakresie swoich ustawowych obowiązków, powinien zapewnić odpowiednią organizację i prowadzenie robót oraz reagować na stwierdzone nieprawidłowości. Obowiązki uczestników procesu budowlanego określają przepisy prawa budowlanego, które należy uwzględniać również podczas wyjaśniania rozbieżności pomiarowych.
Geodezyjne czynności wymagające odpowiednich uprawnień zawodowych powinny być wykonywane przez osoby posiadające takie uprawnienia.
Jeżeli rozbieżność dotyczy wytyczenia obiektu lub innych istotnych czynności geodezyjnych, konieczne może być ponowne sprawdzenie wyników przez uprawnionego geodetę.
Nie oznacza to jednak, że każda różnica w pomiarach kontrolnych wymaga automatycznie udziału organu administracji.
W pierwszej kolejności należy ustalić źródło niezgodności i odpowiednio udokumentować wyniki kontroli.
Jeżeli stwierdzono rzeczywisty błąd wykonawczy, dalsze postępowanie zależy od jego charakteru oraz wpływu na bezpieczeństwo i zgodność robót z projektem.
W określonych przypadkach konieczne może być uzyskanie stanowiska projektanta lub opracowanie rozwiązania naprawczego.
Nie należy podejmować decyzji o zmianie elementu konstrukcyjnego wyłącznie na podstawie niezweryfikowanego pomiaru.
Błędy pomiarowe na budowie stanowią dobry przykład zagadnienia łączącego wiedzę techniczną z praktyką wykonywania robót.
Osoba przygotowująca się do egzaminu na uprawnienia konstrukcyjno-budowlane powinna rozumieć, dlaczego dwa pomiary tego samego elementu mogą dawać odmienne wyniki.
Nie wystarczy znajomość podstawowych rodzajów instrumentów pomiarowych.
Istotna jest umiejętność rozpoznawania przyczyn rozbieżności, oceny dokładności pomiarów oraz porównywania wyników z wymaganiami dokumentacji projektowej.
Przyszły kierownik budowy powinien wiedzieć, kiedy konieczne jest ponowne sprawdzenie geometrii elementu i jakie działania należy podjąć po stwierdzeniu rzeczywistej niezgodności.
Znaczenie ma również rozróżnienie czynności geodezyjnych od bieżących pomiarów kontrolnych prowadzonych przez wykonawcę.
Podczas przygotowania do egzaminu warto analizować konkretne sytuacje techniczne.
Przykładem może być przypadek, w którym wykonawca stwierdza prawidłową rzędną fundamentu, natomiast pomiar geodezyjny wskazuje różnicę wymagającą wyjaśnienia.
Kandydat powinien potrafić wskazać możliwe przyczyny takiej sytuacji oraz wyjaśnić, dlaczego nie należy automatycznie uznawać jednego z wyników za prawidłowy.
Ważne jest również rozumienie znaczenia tolerancji wykonawczych, niepewności pomiaru oraz właściwego dokumentowania kontroli.
Najważniejsza zasada pozostaje prosta.
Różnica pomiędzy wynikami pomiarów nie jest jeszcze dowodem błędnego wykonania konstrukcji.
Dopiero sprawdzenie metody pomiarowej, punktów odniesienia, dokładności sprzętu oraz rzeczywistej geometrii elementu pozwala prawidłowo ocenić sytuację.
Takie podejście jest przydatne zarówno podczas egzaminu na uprawnienia budowlane, jak i w późniejszej pracy zawodowej projektanta oraz kierownika budowy.
