Kotwy w starym murze mogą sprawiać poważne problemy podczas remontów, przebudów i modernizacji istniejących budynków. Wykonawca często zakłada, że zastosowanie odpowiedniego łącznika mechanicznego lub chemicznego zapewni bezpieczne zamocowanie stalowego wspornika, balustrady albo innego elementu konstrukcyjnego.
W praktyce rzeczywista nośność zakotwienia zależy jednak nie tylko od rodzaju kotwy, ale również od właściwości podłoża.
Problem pojawia się szczególnie w starszych budynkach murowanych, gdzie cegły mogą mieć zróżnicowaną wytrzymałość, a zaprawa w spoinach bywa osłabiona przez wilgoć, korozję chemiczną lub wieloletnią eksploatację.
Podczas montażu może się okazać, że kotwa obraca się w otworze, nie osiąga wymaganego momentu dokręcania albo przemieszcza się pod obciążeniem. Takich objawów nie należy lekceważyć.
Nie każda nieprawidłowość oznacza konieczność wymiany wszystkich mocowań. Konieczne jest jednak ustalenie przyczyny problemu i sprawdzenie, czy przyjęte rozwiązanie zapewnia wymaganą nośność.
Zagadnienie to jest szczególnie przydatne dla osób przygotowujących się do egzaminu na uprawnienia konstrukcyjno-budowlane, ponieważ łączy ocenę stanu technicznego istniejących konstrukcji z praktyką wykonywania robót.
Nośność zakotwienia zależy od współpracy łącznika z materiałem, w którym został osadzony. W przypadku nowych konstrukcji projektant może opierać się na określonych właściwościach wyrobów murowych oraz dokumentacji technicznej systemu mocowania.
W starszych budynkach sytuacja bywa bardziej skomplikowana.
Mur może składać się z cegieł o różnej jakości, pochodzących z kilku okresów budowy. Niekiedy występują również lokalne naprawy, przemurowania albo fragmenty wykonane z innych materiałów.
Znaczenie ma także stan zaprawy murarskiej.
Jeżeli zaprawa utraciła część swojej wytrzymałości, może nie zapewniać odpowiednich warunków współpracy z elementami mocującymi.
Nie należy jednak zakładać, że każda stara cegła ma niewystarczającą wytrzymałość.
Wiele historycznych murów zachowuje dobre właściwości mechaniczne, ale wymagają one właściwego rozpoznania.
Problem może wynikać również z nieprawidłowego doboru kotwy do rodzaju podłoża.
Łącznik przeznaczony do betonu nie musi zapewniać deklarowanej nośności w murze ceglanym.
Podobnie kotwa odpowiednia do cegły pełnej może nie być właściwa do pustaków ceramicznych lub innych wyrobów drążonych.
Dlatego przed rozpoczęciem montażu należy ustalić rzeczywisty rodzaj podłoża i sprawdzić, czy producent przewiduje zastosowanie danego systemu mocowania w takich warunkach.
Jednym z sygnałów nieprawidłowego zakotwienia jest obracanie się łącznika podczas dokręcania.
Może to wskazywać na uszkodzenie podłoża, niewłaściwą średnicę otworu albo niedopasowanie systemu mocowania do materiału ściany.
Innym objawem jest przemieszczanie się kotwy pod wpływem obciążenia.
W takiej sytuacji nie należy automatycznie zwiększać momentu dokręcania.
Nadmierne dokręcanie może prowadzić do dalszego uszkodzenia cegły lub rozkruszenia osłabionego materiału.
Wykonawca powinien przerwać montaż wadliwego mocowania i ustalić przyczynę niezgodności.
Znaczenie ma sprawdzenie średnicy i głębokości otworu, sposobu jego oczyszczenia oraz zgodności zastosowanego łącznika z instrukcją producenta.
Należy również ocenić stan cegły w miejscu zakotwienia.
Jeżeli materiał jest spękany, rozwarstwiony albo silnie zdegradowany, samo zastosowanie większej kotwy może nie rozwiązać problemu.
W przypadku mocowań przenoszących istotne obciążenia konieczna może być konsultacja z projektantem konstrukcji.
Nie można również zakładać, że przeniesienie kotwy o kilka centymetrów automatycznie zapewni prawidłowe zakotwienie.
Nowa lokalizacja powinna uwzględniać geometrię muru, odległości od krawędzi oraz wymagania konkretnego systemu mocowania.

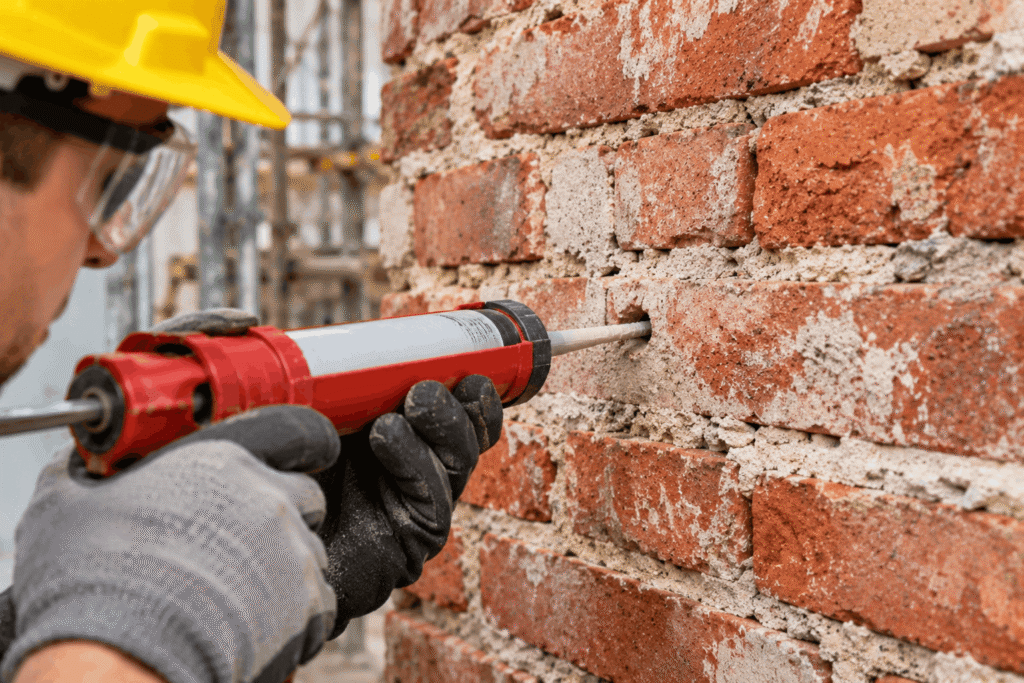

Kotwy wklejane często stosuje się podczas modernizacji istniejących konstrukcji, ale nie stanowią one uniwersalnego rozwiązania wszystkich problemów z zakotwieniem.
Ich skuteczność zależy od właściwości podłoża, rodzaju żywicy, geometrii otworu oraz sposobu wykonania montażu.
W przypadku cegieł pełnych znaczenie ma odpowiednia współpraca materiału wiążącego z powierzchnią otworu.
W wyrobach drążonych niektóre systemy wymagają zastosowania specjalnych tulei siatkowych.
Nie można jednak zakładać, że każdy system chemiczny nadaje się do wszystkich rodzajów cegieł.
Podstawą doboru powinny być właściwe dokumenty techniczne produktu, w szczególności zakres zastosowania określony w europejskiej ocenie technicznej, jeżeli została wydana dla danego wyrobu.
Znaczenie ma również prawidłowe przygotowanie otworu.
Pozostawienie pyłu po wierceniu może pogorszyć przyczepność materiału wiążącego i wpłynąć na nośność zakotwienia.
Ważne są także temperatura otoczenia oraz wymagany czas utwardzania żywicy.
Przedwczesne obciążenie kotwy może prowadzić do nieprawidłowej pracy połączenia.
Dlatego decyzja o zamianie kotwy mechanicznej na chemiczną powinna wynikać z oceny technicznej, a nie wyłącznie z przekonania, że mocowanie wklejane jest zawsze mocniejsze.

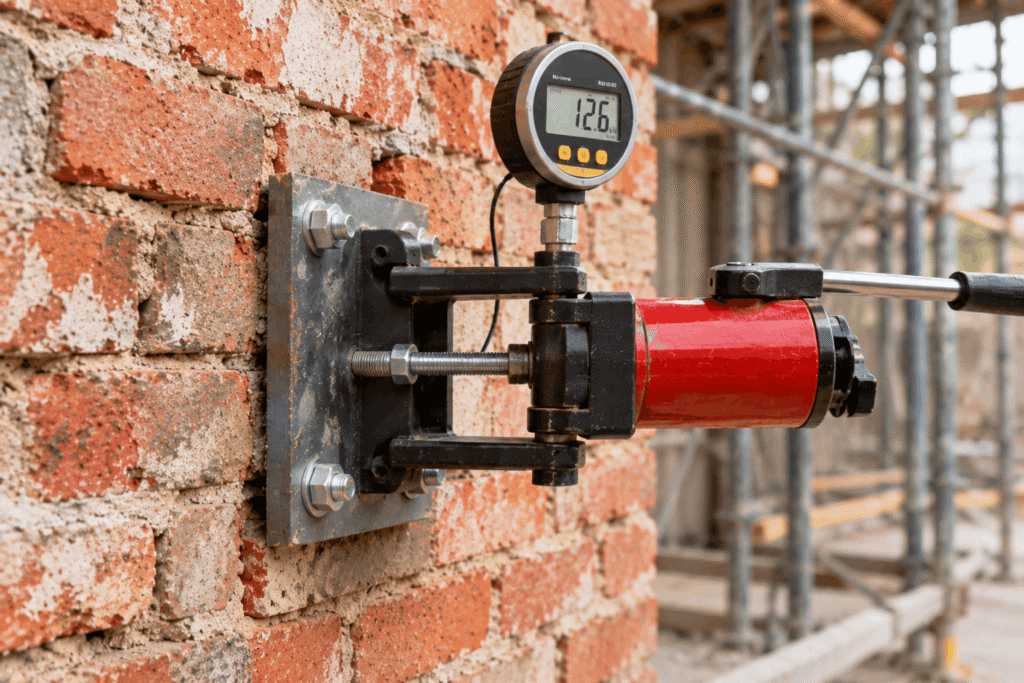

W przypadku niejednorodnego lub słabo rozpoznanego podłoża przydatne mogą być badania zakotwień wykonywane bezpośrednio w istniejącej konstrukcji.
Ich celem może być rozpoznanie zachowania określonego systemu mocowania w rzeczywistych warunkach.
Badania mogą mieć charakter prób wstępnych, służących doborowi rozwiązania, albo odpowiednio zaplanowanych kontroli wykonanych mocowań.
Nie należy jednak utożsamiać wszystkich prób wyrywania z badaniami niszczącymi.
W zależności od przyjętej procedury można stosować różne poziomy obciążenia oraz odmienne kryteria oceny.
Znaczenie ma również liczba badanych kotew i wybór reprezentatywnych miejsc.
Jeżeli mur jest niejednorodny, wynik uzyskany w jednej cegle nie musi odpowiadać właściwościom całej ściany.
Dlatego program badań powinien uwzględniać rzeczywisty stan konstrukcji i zakres planowanych mocowań.
Ważne jest także rozróżnienie obciążenia uzyskanego podczas próby od nośności obliczeniowej przyjmowanej w projekcie.
Nie można automatycznie przyjmować wartości maksymalnej siły z pojedynczego badania jako dopuszczalnego obciążenia eksploatacyjnego kotwy.
Wyniki wymagają właściwej interpretacji z uwzględnieniem metody badań, zmienności podłoża oraz odpowiednich zasad bezpieczeństwa.
Dopiero taka analiza pozwala ocenić przydatność wybranego systemu zakotwienia.
Podczas remontów wykonawca często dysponuje ograniczoną przestrzenią montażową.
Dotyczy to szczególnie mocowania balustrad, wsporników stalowych oraz elementów instalacyjnych w pobliżu naroży i otworów.
W takich miejscach znaczenie ma odległość kotwy od krawędzi muru.
Zbyt mała odległość może prowadzić do lokalnego uszkodzenia cegły albo wyłamania fragmentu konstrukcji pod wpływem obciążenia.
Nie można jednak wskazać jednej uniwersalnej minimalnej odległości odpowiedniej dla wszystkich systemów mocowania.
Wymagania zależą od rodzaju kotwy, materiału podłoża, głębokości zakotwienia oraz sposobu przekazywania sił.
Znaczenie ma również rozmieszczenie kilku kotew w jednej grupie.
Jeżeli łączniki znajdują się blisko siebie, ich strefy oddziaływania mogą wpływać na sposób pracy całego połączenia.
Nie należy również pomijać układu spoin.
W starych murach zaprawa może mieć znacznie gorsze właściwości niż cegły, dlatego przypadkowe wykonanie otworu w osłabionej spoinie może zmienić zachowanie zakotwienia.
Ważne jest także sprawdzenie, czy obciążenia nie powodują niekorzystnego zginania lub lokalnego uszkodzenia ściany.
Dlatego projektant powinien oceniać nie tylko nośność pojedynczej kotwy, ale również wpływ mocowania na cały fragment konstrukcji murowej.
Zwiększenie średnicy lub długości kotwy nie zawsze prowadzi do poprawy bezpieczeństwa mocowania.
W przypadku słabego podłoża większy łącznik może powodować dodatkowe naprężenia i uszkodzenia materiału.
Dlatego przed zmianą wymiarów należy ustalić mechanizm odpowiedzialny za niewystarczającą nośność.
Jeżeli problem wynika z uszkodzenia cegły, konieczne może być zastosowanie innego miejsca mocowania albo rozwiązania pozwalającego rozłożyć obciążenia na większą powierzchnię.
W określonych przypadkach projektant może rozważyć zastosowanie stalowych elementów rozdzielczych, połączeń przelotowych lub dodatkowych konstrukcji wsporczych.
Nie oznacza to jednak, że każde z tych rozwiązań będzie odpowiednie dla danego budynku.
Kotwy przelotowe wymagają sprawdzenia możliwości przekazywania sił przez mur oraz oceny wpływu docisku na jego powierzchnię.
Z kolei dodatkowa konstrukcja stalowa może zmieniać sposób przekazywania obciążeń na pozostałe elementy budynku.
W obiektach zabytkowych znaczenie mają również ograniczenia konserwatorskie.
Nie każda ingerencja w historyczny mur będzie dopuszczalna, nawet jeżeli zapewnia odpowiednie parametry mechaniczne.
Dlatego zmiana sposobu zakotwienia powinna uwzględniać bezpieczeństwo, trwałość i charakter istniejącej konstrukcji.
Jeżeli podczas robót wykonawca stwierdzi, że kotwy nie zapewniają wymaganej nośności, powinien odpowiednio zgłosić problem.
Nie należy kontynuować montażu elementów, których bezpieczeństwo zależy od wadliwego zakotwienia.
Znaczenie ma ustalenie, czy problem wynika z niewłaściwego wykonania otworów, błędnego doboru łączników czy nieprzewidzianych właściwości istniejącego muru.
Kierownik budowy lub kierownik robót powinien reagować na stwierdzone niezgodności w zakresie swoich obowiązków.
Jeżeli konieczna jest zmiana rozwiązania konstrukcyjnego, odpowiednie stanowisko powinien przedstawić projektant posiadający właściwe uprawnienia konstrukcyjno-budowlane i kompetencje odpowiednie do zakresu planowanych prac.
Nie można zakładać, że wykonawca może samodzielnie zastąpić kotwy innymi wyrobami wyłącznie na podstawie ich dostępności.
Nowe rozwiązanie powinno odpowiadać rzeczywistym obciążeniom i właściwościom podłoża.
W określonych przypadkach konieczne może być wykonanie dodatkowych obliczeń, badań albo odpowiedniego detalu projektowego.
Znaczenie ma również właściwe udokumentowanie wprowadzonych zmian.
Nie każda modyfikacja sposobu mocowania oznacza automatycznie istotne odstąpienie od zatwierdzonego projektu.
Kwalifikacja zależy od charakteru robót oraz właściwych przepisów Prawa budowlanego.
Dlatego decyzja powinna uwzględniać zarówno wymagania techniczne, jak i formalne.
Problematyka zakotwień w istniejących konstrukcjach murowych stanowi dobry przykład zagadnienia łączącego mechanikę konstrukcji, właściwości materiałów i praktykę remontową.
Osoba przygotowująca się do egzaminu na uprawnienia konstrukcyjno-budowlane powinna rozumieć, dlaczego nośność kotwy zależy nie tylko od jej wymiarów, ale również od właściwości podłoża.
Istotna jest znajomość podstawowych mechanizmów zniszczenia zakotwień oraz wpływu odległości od krawędzi i rozmieszczenia łączników.
Przyszły projektant powinien potrafić wyjaśnić, kiedy konieczna jest zmiana rozwiązania mocującego oraz jakie znaczenie mają badania istniejącego muru.
Osoba przygotowująca się do kierowania robotami powinna natomiast wiedzieć, jak postępować po stwierdzeniu niewystarczającej nośności zakotwienia.
Podczas przygotowania do egzaminu warto analizować konkretne sytuacje techniczne oraz przykładowe pytania na egzamin ustny, które pomagają ćwiczyć praktyczne zastosowanie wiedzy konstrukcyjnej.
Przykładem może być przypadek, w którym wykonawca montuje stalowy wspornik do starej ściany ceglanej, ale podczas próby kontrolnej jedna z kotew przemieszcza się pod obciążeniem.
Kandydat powinien potrafić wskazać możliwe przyczyny problemu oraz wyjaśnić, dlaczego samo zastosowanie większej kotwy nie musi zapewnić poprawy bezpieczeństwa.
Znaczenie ma również umiejętność rozróżnienia wad wykonawczych od problemów wynikających ze stanu technicznego istniejącej konstrukcji.
Najważniejsza zasada pozostaje prosta.
Kotwy w starym murze można uznać za odpowiednie dopiero po potwierdzeniu, że przyjęty sposób mocowania zapewnia wymaganą nośność w rzeczywistych warunkach podłoża.
Dlatego podczas remontów należy uwzględniać nie tylko parametry łączników, ale również stan cegieł, zaprawy i całego fragmentu ściany.
Umiejętność rozpoznawania takich problemów jest przydatna zarówno podczas egzaminu na uprawnienia budowlane, jak i w późniejszej pracy projektanta oraz kierownika budowy.
