Podlewka pod słup stalowy stanowi ważny element połączenia konstrukcji stalowej z fundamentem żelbetowym. Podczas montażu słupów wykonawcy często stosują podkładki stalowe, nakrętki poziomujące lub inne elementy umożliwiające ustawienie podstawy na wymaganej wysokości. Rozwiązania te ułatwiają regulację położenia słupa, ale nie zawsze pełnią funkcję docelowego podparcia.
Problem pojawia się wtedy, gdy wykonawca chce usunąć podkładki przed wykonaniem podlewki albo bezpośrednio po jej ułożeniu. Może również zakładać, że samo dokręcenie śrub kotwiących zapewnia prawidłowe przekazywanie wszystkich obciążeń na fundament.
Nie każda taka sytuacja oznacza automatycznie zagrożenie dla konstrukcji. Znaczenie mają jednak przyjęty schemat podparcia, sposób zamocowania słupa oraz właściwości zastosowanego materiału.
Dlatego przyszły inżynier przygotowujący się do egzaminu na uprawnienia konstrukcyjno-budowlane powinien rozumieć, jak pracuje podstawa słupa stalowego, dlaczego wykonuje się podlewkę i kiedy można bezpiecznie usunąć tymczasowe elementy montażowe.
Podczas wykonywania fundamentów żelbetowych trudno uzyskać idealnie równą powierzchnię betonu na całej powierzchni przyszłego oparcia stalowej blachy podstawy.
Nawet przy prawidłowo wykonanych robotach mogą występować niewielkie nierówności i odchyłki geometryczne.

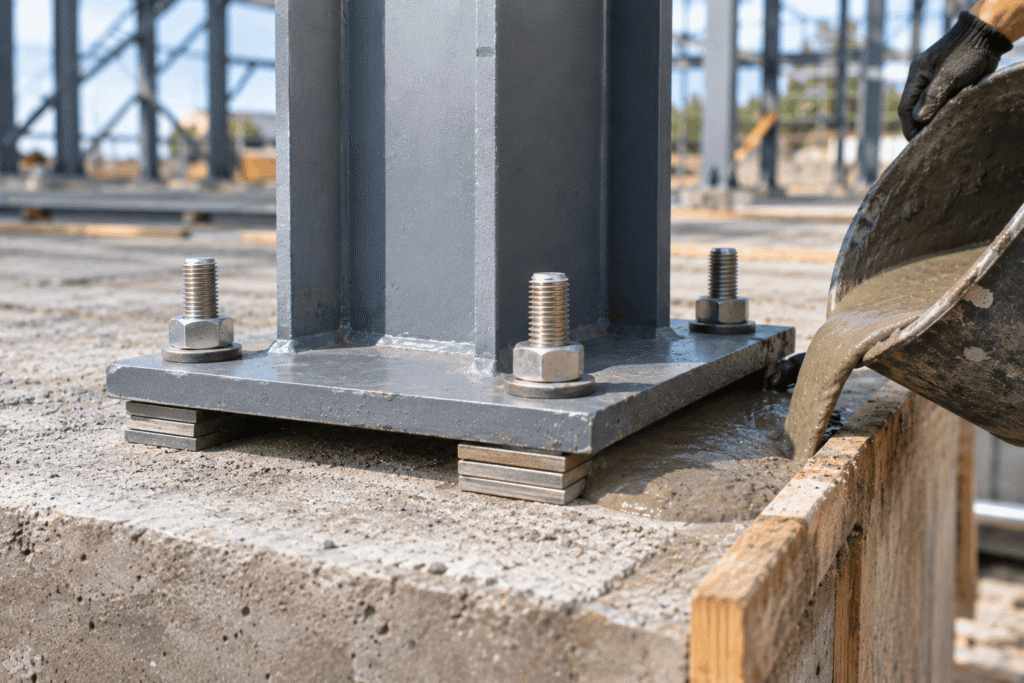

Dlatego wykonawcy często stosują rozwiązania umożliwiające precyzyjne ustawienie słupa przed wykonaniem docelowego podparcia.
Podkładki stalowe pozwalają regulować wysokość blachy podstawy oraz korygować położenie elementu.
Podobną funkcję mogą pełnić odpowiednio zaprojektowane nakrętki poziomujące umieszczone na śrubach kotwiących.
Nie oznacza to jednak, że każdy układ montażowy działa w identyczny sposób.
Znaczenie mają ciężar słupa, geometria podstawy, rozmieszczenie kotew oraz obciążenia występujące podczas montażu.
W przypadku lekkich elementów stalowych rozwiązanie montażowe może być stosunkowo proste.
Inaczej wygląda sytuacja przy ciężkich słupach hal przemysłowych, które podczas ustawiania wymagają odpowiedniej stabilizacji.
Podkładki muszą zapewniać bezpieczne przekazywanie obciążeń montażowych na podłoże.
Nie można zakładać, że dowolny fragment blachy stalowej będzie odpowiednim elementem podpierającym.
Ważne są również jego wymiary, położenie i sposób zabezpieczenia przed przemieszczeniem.
Dlatego już na etapie planowania montażu należy ustalić, które elementy mają charakter tymczasowy, a które pozostaną częścią docelowego rozwiązania.
Podlewka pod słup stalowy umożliwia wypełnienie przestrzeni pomiędzy dolną powierzchnią blachy podstawy a fundamentem.
Jej podstawowym zadaniem jest zapewnienie odpowiedniego kontaktu i przekazywania sił ściskających pomiędzy konstrukcją stalową a podłożem betonowym.
W praktyce stosuje się między innymi specjalistyczne zaprawy montażowe o właściwościach dostosowanych do konkretnego zastosowania.
Nie każda zwykła zaprawa cementowa zapewnia odpowiednie parametry.
Znaczenie mają wytrzymałość na ściskanie, odkształcalność, skurcz oraz warunki wykonywania i dojrzewania materiału.
W wielu zastosowaniach wykorzystuje się zaprawy o ograniczonym skurczu, przeznaczone do wykonywania podlewek pod elementami konstrukcyjnymi.
Właściwy dobór produktu powinien uwzględniać wymagania dokumentacji projektowej oraz warunki pracy połączenia.
Nie można również zakładać, że podlewka zawsze przenosi wszystkie rodzaje obciążeń działających na podstawę słupa.
Siły rozciągające mogą wymagać odpowiedniego zakotwienia, natomiast przenoszenie sił poziomych zależy od przyjętego rozwiązania konstrukcyjnego.
W określonych przypadkach znaczenie ma tarcie pomiędzy elementami, praca śrub kotwiących albo zastosowanie dodatkowych elementów przenoszących ścinanie.
Dlatego projektant powinien analizować cały układ podstawy słupa.
Podlewka stanowi jego ważną część, ale nie zastępuje prawidłowo zaprojektowanych kotew i pozostałych elementów połączenia.
Usunięcie podkładek montażowych przed wykonaniem podlewki może prowadzić do zmiany sposobu podparcia słupa.
Jeżeli element opiera się wyłącznie na podkładkach, ich usunięcie może spowodować przemieszczenie blachy podstawy albo utratę stabilności montażowej.
Szczególnie niebezpieczna może być sytuacja, w której słup został już połączony z innymi elementami konstrukcji.
W takim przypadku zmiana podparcia może wpływać na rozkład sił w całym układzie.
Nie oznacza to jednak, że każda podkładka musi pozostać w konstrukcji na stałe.
Niektóre technologie przewidują usunięcie elementów pomocniczych po uzyskaniu odpowiednich warunków podparcia.
Decyzja zależy od przyjętej technologii montażu i dokumentacji technicznej.
Nie można więc wskazać jednej uniwersalnej zasady dotyczącej momentu usuwania podkładek.
Jeżeli projekt przewiduje ich pozostawienie, nie należy usuwać ich bez odpowiedniej oceny.
Jeżeli natomiast mają charakter tymczasowy, konieczne jest zapewnienie bezpiecznego przejęcia obciążeń przez docelowy układ.
W praktyce może to wymagać zastosowania dodatkowego podparcia montażowego albo odpowiedniego etapowania robót.
Dlatego wykonawca nie powinien samodzielnie zmieniać sposobu podparcia słupa wyłącznie w celu przyspieszenia montażu.

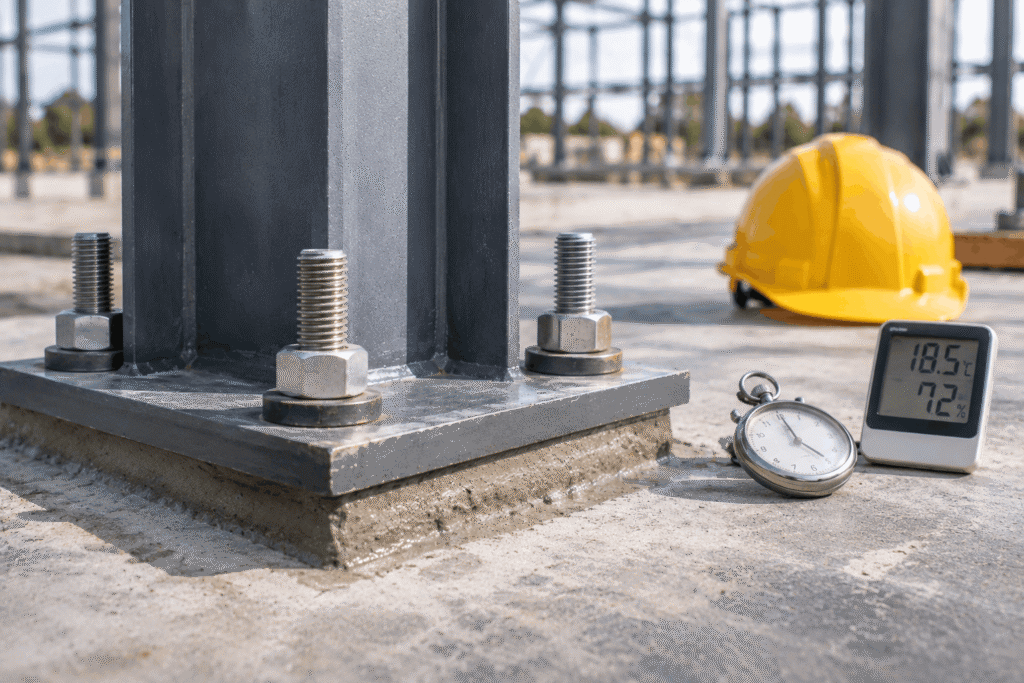

Jednym z częstych błędów jest przyjmowanie, że podlewka może przenosić pełne obciążenia bezpośrednio po jej wykonaniu.
Materiały stosowane do podlewek wymagają odpowiedniego czasu dojrzewania, a tempo przyrostu wytrzymałości zależy od właściwości produktu i warunków otoczenia. Podobne zależności opisuje proces twardnienia betonu, w którym temperatura i warunki pielęgnacji wpływają na rozwój wytrzymałości materiału.
Znaczenie mają temperatura, wilgotność oraz sposób przygotowania i pielęgnacji zaprawy.
Nie można automatycznie przyjmować, że każda podlewka osiąga wymaganą wytrzymałość po 24 godzinach.
Niektóre specjalistyczne materiały charakteryzują się szybkim przyrostem wytrzymałości, ale nie oznacza to możliwości ich dowolnego obciążania.
Ważne jest sprawdzenie parametrów określonych w dokumentacji technicznej producenta.
Należy również uwzględnić wymagania projektowe dotyczące wytrzymałości materiału w chwili przekazania obciążeń.
Przykładowo słup może zostać ustawiony i ustabilizowany przed wykonaniem podlewki, ale montaż kolejnych elementów konstrukcyjnych może powodować wzrost obciążeń działających na jego podstawę.
W takiej sytuacji konieczne jest ustalenie, czy podlewka osiągnęła właściwości pozwalające na bezpieczne przejęcie tych oddziaływań.
Nie wystarczy ocena wyglądu powierzchni zaprawy.
Materiał może wydawać się twardy, mimo że nie osiągnął jeszcze wymaganej wytrzymałości.
Dlatego harmonogram montażu powinien uwzględniać technologię wykonywania podlewek i warunki ich dojrzewania.
Prawidłowe wykonanie podlewki wymaga odpowiedniego przygotowania powierzchni fundamentu oraz przestrzeni pod blachą podstawy.
Jednym z problemów jest pozostawienie zanieczyszczeń, luźnych fragmentów betonu lub innych materiałów, które mogą ograniczać prawidłowy kontakt zaprawy z podłożem.
Znaczenie ma również właściwy stan powierzchni betonowej.
Wymagania dotyczące jej przygotowania zależą od zastosowanego produktu i przyjętej technologii.
Niektóre zaprawy wymagają odpowiedniego zwilżenia podłoża, natomiast inne rozwiązania przewidują odmienne warunki aplikacji.
Dlatego wykonawca powinien stosować aktualną instrukcję producenta.
Kolejnym problemem może być niewłaściwa konsystencja mieszanki.
Dodanie nadmiernej ilości wody do zaprawy cementowej może zmienić jej właściwości mechaniczne i zwiększyć ryzyko niekorzystnych odkształceń.
Nie należy również pomijać sposobu wypełniania przestrzeni pod blachą podstawy.
Jeżeli wykonawca nie zapewni odpowiedniego przepływu materiału, mogą powstać pustki ograniczające powierzchnię kontaktu.
W rezultacie obciążenia mogą przekazywać się na fundament w sposób odmienny od przyjętego w projekcie.
Ważne pozostają także grubość podlewki, szczelność deskowania oraz właściwa pielęgnacja materiału.
Dlatego kontrola powinna obejmować zarówno przygotowanie podłoża, jak i przebieg wykonywania robót.
W niektórych rozwiązaniach konstrukcyjnych podkładki montażowe pozostają pod blachą podstawy również po wykonaniu podlewki.
Nie oznacza to automatycznie błędu wykonawczego.
Możliwość pozostawienia elementów zależy od przyjętej technologii oraz sposobu pracy całego połączenia.
Jeżeli projekt przewiduje takie rozwiązanie, podkładki mogą stanowić część układu przekazywania obciążeń.
Ważne jest jednak ich odpowiednie rozmieszczenie oraz zapewnienie zgodności z dokumentacją.
Nie należy zakładać, że każda podkładka zastosowana podczas montażu może bez dodatkowej oceny pozostać w konstrukcji.
Znaczenie mają jej materiał, geometria i sposób kontaktu z pozostałymi elementami.
W określonych warunkach konieczne może być również uwzględnienie trwałości i zabezpieczenia antykorozyjnego.
Szczególnej uwagi wymagają miejsca, w których podkładki utrudniają prawidłowe wypełnienie przestrzeni pod blachą.
Nie można dopuszczać do powstawania niekontrolowanych pustek lub nieciągłości podparcia.
Dlatego decyzja o pozostawieniu elementów montażowych powinna wynikać z dokumentacji projektowej albo odpowiednio zaakceptowanego rozwiązania technicznego.
Ważne jest również zachowanie możliwości prawidłowego wykonania i kontroli podlewki.
Przed przekazaniem docelowych obciążeń na podstawę słupa należy sprawdzić zgodność wykonanego połączenia z dokumentacją projektową.
Znaczenie ma prawidłowe ustawienie słupa, położenie blachy podstawy oraz stan elementów kotwiących.
Ważne pozostaje również sprawdzenie sposobu wykonania podlewki.
Kierownik budowy powinien w zakresie swoich obowiązków dopilnować, aby wykonawca stosował materiały odpowiadające wymaganiom projektu.
Należy również zweryfikować, czy podlewka osiągnęła właściwości wymagane dla danego etapu montażu.
Nie można zakładać, że prawidłowe dokręcenie nakrętek kotwiących zastępuje sprawdzenie podparcia blachy podstawy.
Znaczenie ma cały układ połączenia.
Jeżeli projekt przewiduje przenoszenie sił ściskających przez podlewkę, konieczne jest zapewnienie odpowiedniej powierzchni kontaktu.
W przypadku stwierdzenia pustek, uszkodzeń albo innych niezgodności należy ustalić ich znaczenie techniczne.
Nie każda lokalna niedoskonałość oznacza automatycznie utratę wymaganej nośności.
Nie można jednak zaakceptować istotnych odstępstw bez odpowiedniej oceny.
W razie potrzeby należy uzyskać stanowisko projektanta konstrukcji.
Dopiero potwierdzenie prawidłowości wykonania połączenia pozwala podejmować decyzje dotyczące dalszego obciążania słupa zgodnie z przyjętą technologią.
Zagadnienie wykonywania podlewek pod słupami stalowymi stanowi dobry przykład problemu łączącego mechanikę konstrukcji z technologią montażu.
Osoba przygotowująca się do egzaminu na uprawnienia konstrukcyjno-budowlane powinna rozumieć sposób przekazywania obciążeń ze słupa stalowego na fundament żelbetowy.
Znaczenie ma znajomość funkcji blachy podstawy, śrub kotwiących oraz warstwy podlewki.
Przyszły projektant powinien potrafić wyjaśnić, dlaczego prawidłowe podparcie blachy podstawy ma znaczenie dla rozkładu naprężeń w połączeniu.
Osoba przygotowująca się do kierowania robotami powinna natomiast wiedzieć, kiedy można usuwać tymczasowe elementy montażowe i jakie warunki należy spełnić przed obciążeniem słupa.
Podczas przygotowania do egzaminu warto analizować konkretne sytuacje techniczne.
Przykładem może być przypadek, w którym wykonawca ustawił słup na podkładkach stalowych, wykonał podlewkę i następnego dnia planuje usunięcie wszystkich elementów poziomujących.
Kandydat powinien potrafić wyjaśnić, dlaczego nie można podjąć takiej decyzji wyłącznie na podstawie czasu, jaki upłynął od wykonania zaprawy.
Znaczenie mają właściwości materiału, warunki dojrzewania oraz przyjęty schemat podparcia.
Ważna jest również znajomość zasad wynikających z PN-EN 1090-2 dotyczącej wykonywania konstrukcji stalowych oraz odpowiednich wymagań projektowych.
Najważniejsza zasada pozostaje prosta.
Podlewka pod słup stalowy powinna zapewniać warunki przenoszenia obciążeń zgodne z projektem, a podkładki montażowe można usuwać wyłącznie wtedy, gdy przewiduje to przyjęte rozwiązanie i zapewniono bezpieczne podparcie konstrukcji.
Dlatego przyszły inżynier powinien rozumieć nie tylko sposób wykonania połączenia, ale również znaczenie kolejności robót montażowych.
Wiedza ta jest przydatna zarówno podczas egzaminu na uprawnienia budowlane, jak i w późniejszej pracy projektanta oraz kierownika budowy.
