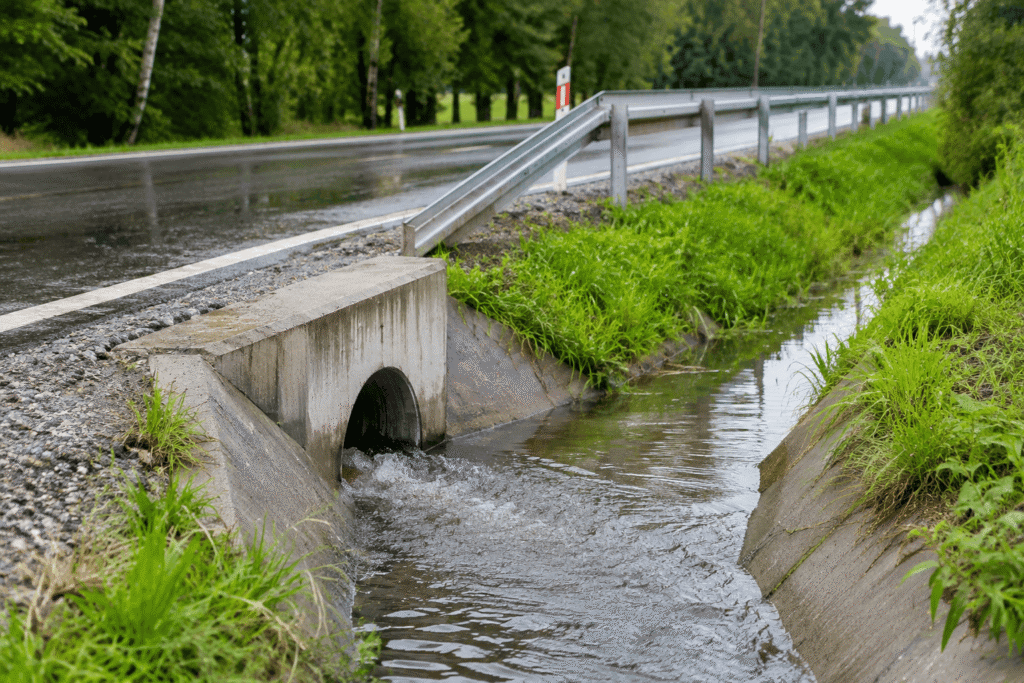

Błędy w odwodnieniu drogi mogą prowadzić do zalewania sąsiednich nieruchomości nawet wtedy, gdy projektant prawidłowo określił spadki podłużne i poprzeczne nawierzchni. Podczas projektowania infrastruktury drogowej nie wystarczy bowiem zapewnić odpowiedniego kierunku spływu wody z jezdni. Konieczne jest również ustalenie, dokąd trafią wody opadowe i czy zaprojektowane urządzenia będą w stanie je przejąć.
Problem może pojawić się po przebudowie istniejącej drogi, wykonaniu nowej nawierzchni albo zmianie jej niwelety.
Woda, która wcześniej odpływała do rowu lub kanalizacji deszczowej, może zacząć gromadzić się przy granicy działki i przedostawać na sąsiedni teren.
Nie zawsze oznacza to, że projektant niewłaściwie dobrał spadki. Przyczyną mogą być błędnie przyjęte rzędne, niewystarczająca przepustowość odwodnienia albo nieuwzględnienie rzeczywistych warunków terenowych.
Dlatego przyszły projektant drogowy powinien rozumieć, że prawidłowe odwodnienie wymaga analizy całego układu, a nie wyłącznie geometrii nawierzchni.
Spadki podłużne i poprzeczne nawierzchni mają istotne znaczenie dla odprowadzania wód opadowych.
Spadek poprzeczny umożliwia kierowanie wody w stronę krawędzi jezdni, ścieku lub innego elementu odwodnienia. Spadek podłużny nawierzchni wpływa natomiast na kierunek przepływu wody wzdłuż drogi i ma istotne znaczenie dla prawidłowego funkcjonowania systemu odwodnienia.
Nie oznacza to jednak, że prawidłowe wartości obu parametrów zapewniają skuteczne funkcjonowanie całego systemu.
Woda musi mieć możliwość dalszego odpływu do odpowiedniego odbiornika.
Jeżeli projektant przewidział właściwy spadek nawierzchni, ale nie zapewnił wystarczającej przepustowości urządzeń odwadniających, podczas intensywnych opadów może dojść do spiętrzenia wody.
Podobna sytuacja występuje wtedy, gdy ściek drogowy kończy się w miejscu, które nie zapewnia dalszego odpływu.
Znaczenie ma również ukształtowanie terenu poza pasem drogowym.
Jeżeli droga znajduje się wyżej niż sąsiednia nieruchomość, woda może kierować się w stronę działki, szczególnie gdy brakuje odpowiednich urządzeń przechwytujących.
Dlatego projektant powinien analizować drogę wraz z jej otoczeniem.
Nie wystarczy sprawdzenie, czy nawierzchnia posiada wymagane nachylenie.
Konieczne jest ustalenie kierunku przepływu, ilości wód opadowych oraz możliwości ich bezpiecznego odprowadzenia.
Podczas przebudowy drogi projektant może zmienić wysokościowe położenie nawierzchni.
Przyczyną bywa konieczność poprawy geometrii jezdni, dostosowania jej do istniejących skrzyżowań albo wykonania nowych warstw konstrukcyjnych.
Zmiana niwelety wpływa jednak na relację pomiędzy poziomem drogi a otaczającym terenem.
Przykładowo podniesienie nawierzchni o kilkanaście centymetrów może spowodować, że woda zacznie spływać w kierunku posesji położonej poniżej.
Nie oznacza to, że każda zmiana wysokości drogi automatycznie prowadzi do nieprawidłowości.
Znaczenie ma sposób zaprojektowania odwodnienia oraz możliwość przejęcia wód opadowych.
Szczególnej uwagi wymagają zjazdy do posesji.
Jeżeli projektant niewłaściwie określi rzędne połączenia zjazdu z drogą, może powstać lokalne obniżenie, w którym gromadzi się woda.
W określonych sytuacjach spływ może kierować się bezpośrednio w stronę garażu, bramy wjazdowej lub budynku.
Dlatego dokumentacja powinna uwzględniać rzeczywiste rzędne terenu i istniejących elementów zagospodarowania.
Ważne jest również sprawdzenie, czy zaprojektowane rozwiązanie nie powoduje niekorzystnej zmiany stosunków wodnych.
Ocena wymaga analizy całego układu wysokościowego, a nie wyłącznie wartości spadków podanych na rysunku drogowym.
Jedną z przyczyn zalewania sąsiednich terenów może być niewystarczająca wydajność systemu odwodnienia.
Projektant powinien określić ilość wód opadowych, które mogą spływać z powierzchni drogi oraz innych obszarów uwzględnionych w zlewni.
Znaczenie mają powierzchnia odwadnianego terenu, charakter nawierzchni oraz parametry opadu przyjęte do obliczeń.
Nie można zakładać, że każdy wpust drogowy przejmie dowolną ilość wody.
Jego skuteczność zależy między innymi od konstrukcji, lokalizacji oraz warunków przepływu w ścieku.
Jeżeli projektant rozmieści wpusty w niewłaściwych miejscach, część wody może ominąć urządzenia i przemieszczać się dalej po nawierzchni.
Problem może wystąpić również wtedy, gdy wpusty zapewniają odpowiedni odbiór, ale przewody kanalizacji deszczowej nie mają wystarczającej przepustowości.
W takich warunkach może dojść do spiętrzenia wody w systemie.
Znaczenie ma również poziom wody w odbiorniku, do którego projektant kieruje odpływ.
Nawet prawidłowo zwymiarowany przewód może pracować w niekorzystnych warunkach, jeżeli odbiornik powoduje cofkę.
Dlatego obliczenia powinny uwzględniać nie tylko ilość wody dopływającej do urządzeń, ale również warunki jej dalszego odprowadzania.
Ważna jest także możliwość utrzymania systemu w odpowiednim stanie technicznym.
Zanieczyszczenia i niedrożności mogą ograniczać skuteczność odwodnienia, nawet jeśli projektant prawidłowo dobrał jego parametry.
Podczas projektowania odwodnienia drogi istotne znaczenie ma prawidłowe określenie zlewni.
Nie zawsze obejmuje ona wyłącznie powierzchnię jezdni i poboczy.

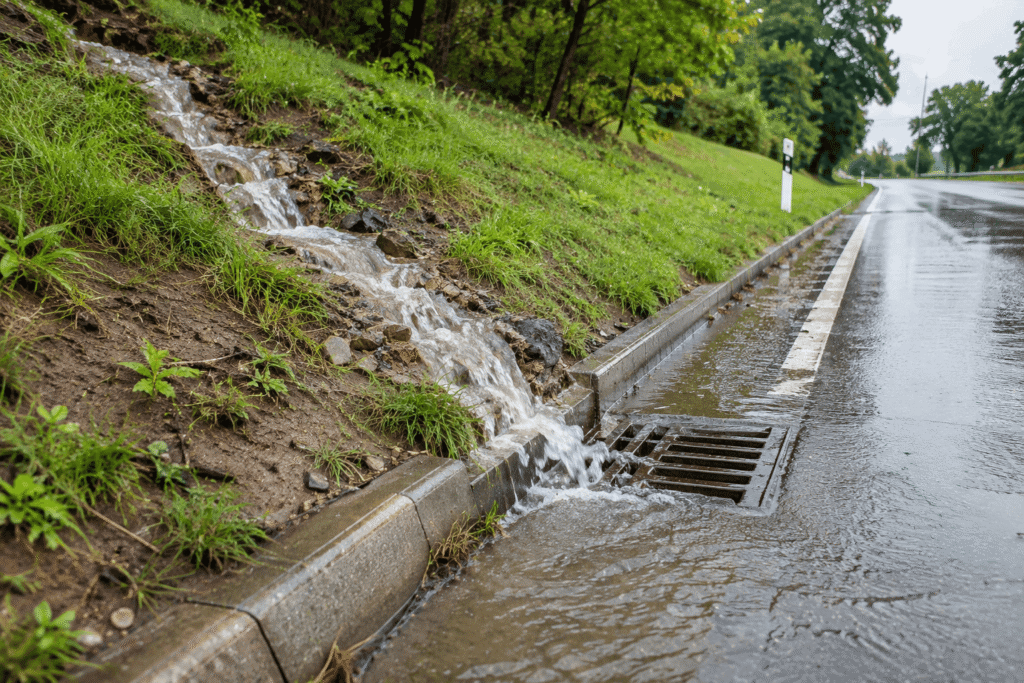

W określonych warunkach do pasa drogowego mogą napływać również wody z sąsiednich terenów.
Dotyczy to szczególnie dróg położonych w obniżeniach terenu albo u podnóża skarp.
Jeżeli projektant pominie taki dopływ, może zaniżyć ilość wody, którą powinien przejąć system odwodnienia.
W rezultacie podczas intensywnych opadów urządzenia mogą nie zapewniać oczekiwanej skuteczności.
Podobny problem pojawia się w przypadku rozbudowy istniejących osiedli.
Zmiana sposobu zagospodarowania terenu może zwiększać powierzchnię nawierzchni nieprzepuszczalnych i wpływać na wielkość odpływu.
Nie oznacza to jednak, że projektant drogowy odpowiada za dowolne, późniejsze zmiany zagospodarowania wszystkich sąsiednich nieruchomości.
Powinien natomiast prawidłowo rozpoznać warunki istotne dla projektowanego rozwiązania i uwzględnić wymagania wynikające z zakresu opracowania.
Znaczenie ma również współpraca z projektantem odpowiedzialnym za urządzenia odwadniające.
Nieprawidłowe określenie granic zlewni może prowadzić do błędów, których nie da się usunąć samą korektą spadku nawierzchni.
Dlatego analiza hydrologiczna i hydrauliczna stanowi ważny element projektowania skutecznego odwodnienia.
Odprowadzanie wód opadowych z drogi wymaga uwzględnienia odpowiednich przepisów technicznych i prawnych.
Znaczenie mają między innymi Prawo wodne, przepisy dotyczące dróg publicznych oraz wymagania techniczno-budowlane właściwe dla projektowanej infrastruktury.
Nie można zakładać, że projektant może skierować wody opadowe na dowolną sąsiednią nieruchomość wyłącznie dlatego, że wynika to z naturalnego nachylenia terenu.
Sposób odprowadzania wód powinien odpowiadać właściwym wymaganiom oraz warunkom korzystania z odbiornika.
W określonych sytuacjach konieczne może być uzyskanie odpowiednich zgód lub rozstrzygnięć wodnoprawnych.
Znaczenie ma również art. 234 Prawa wodnego, który reguluje między innymi zmiany kierunku i natężenia odpływu wód opadowych ze szkodą dla gruntów sąsiednich.
Przepis ten dotyczy określonych obowiązków właścicieli gruntów, dlatego jego zastosowanie wymaga uwzględnienia charakteru nieruchomości i konkretnego stanu faktycznego.
Nie należy automatycznie utożsamiać każdego zalania działki z naruszeniem tego przepisu.
Konieczne jest ustalenie przyczyny zdarzenia, sposobu odprowadzania wody oraz ewentualnego wpływu wykonanych robót.
W przypadku infrastruktury drogowej znaczenie mają również obowiązki właściwego zarządcy drogi.
Dlatego ocena problemu powinna obejmować zarówno zgodność rozwiązań projektowych, jak i sposób ich wykonania oraz utrzymania.
Stwierdzenie zalewania sąsiedniej działki nie przesądza automatycznie o odpowiedzialności projektanta drogowego.
W pierwszej kolejności należy ustalić rzeczywistą przyczynę problemu.
Jeżeli projektant niewłaściwie określił rzędne nawierzchni, wielkość zlewni albo przepustowość urządzeń odwadniających, nieprawidłowość może wynikać z przyjętego rozwiązania projektowego.
Inaczej wygląda sytuacja, gdy dokumentacja zawiera prawidłowe parametry, ale wykonawca nie zachował wymaganych spadków lub zamontował wpusty na niewłaściwej wysokości.
Wówczas konieczna jest ocena zgodności robót z projektem.
Problem może również pojawić się podczas eksploatacji drogi.
Niedrożne wpusty, zamulone rowy albo uszkodzone przewody mogą ograniczać skuteczność odwodnienia.
W takich przypadkach znaczenie mają obowiązki podmiotu odpowiedzialnego za utrzymanie infrastruktury.
Nie można jednak przypisywać odpowiedzialności wyłącznie na podstawie miejsca, w którym pojawiła się woda.
Konieczne jest porównanie dokumentacji projektowej, rzeczywistej geometrii drogi oraz stanu urządzeń odwadniających.
W określonych sytuacjach pomocne mogą być pomiary geodezyjne, oględziny podczas opadów oraz odpowiednie analizy hydrauliczne.
Dopiero ustalenie przyczyny pozwala wskazać właściwy sposób usunięcia problemu.
Nie każda nieprawidłowość związana z odpływem wody wymaga zmiany całego projektu drogowego.
Jeżeli problem wynika z niewłaściwego wykonania nawierzchni, konieczne może być doprowadzenie robót do zgodności z dokumentacją.
Inaczej wygląda sytuacja, gdy przyjęty system odwodnienia nie zapewnia odpowiedniej przepustowości.
Wówczas samo zwiększenie spadku poprzecznego może nie rozwiązać problemu.
Woda może szybciej docierać do krawędzi jezdni, ale nadal nie będzie miała możliwości skutecznego odpływu.
W określonych przypadkach konieczne może być zastosowanie dodatkowych wpustów, zmiana średnicy przewodów albo przebudowa urządzeń odwadniających.
Znaczenie ma również możliwość odprowadzenia wody do odpowiedniego odbiornika.
Jeżeli jego przepustowość jest niewystarczająca, projektant powinien rozważyć inne rozwiązanie techniczne.
Nie zawsze jednak możliwe jest zwiększenie ilości wody odprowadzanej do istniejącej kanalizacji lub cieku.
Należy uwzględnić warunki techniczne, prawne i środowiskowe.
Ważne jest również ustalenie, czy proponowana zmiana wymaga aktualizacji dokumentacji projektowej oraz dodatkowych uzgodnień.
Dlatego projektant powinien analizować cały system odwodnienia, a nie wyłącznie pojedynczy element nawierzchni.
Błędy w odwodnieniu drogi stanowią dobry przykład zagadnienia łączącego projektowanie geometryczne, hydrologię, hydraulikę oraz praktykę wykonawczą.
Osoba przygotowująca się do egzaminu na uprawnienia drogowe powinna rozumieć, dlaczego prawidłowe spadki nawierzchni nie gwarantują skutecznego odprowadzania wód opadowych.
Istotna jest znajomość zasad kształtowania niwelety, spadków poprzecznych oraz lokalizacji urządzeń odwadniających.
Przyszły projektant drogowy powinien potrafić wyjaśnić, jakie znaczenie mają wielkość zlewni, natężenie opadów oraz przepustowość odbiornika.
Osoba przygotowująca się do kierowania robotami powinna natomiast wiedzieć, jak kontrolować zgodność wykonanych spadków i rzędnych z dokumentacją.
Podczas przygotowania do egzaminu warto analizować konkretne sytuacje techniczne.
Przykładem może być droga, której nawierzchnia posiada prawidłowy spadek poprzeczny, ale podczas intensywnych opadów woda przepływa przez zjazd i zalewa sąsiednią posesję.
Kandydat powinien potrafić wskazać możliwe przyczyny problemu oraz wyjaśnić, jakie elementy systemu odwodnienia wymagają sprawdzenia.
Ważna jest również umiejętność odróżnienia błędu projektowego od niezgodności wykonawczej i problemu eksploatacyjnego.
Znaczenie mają przepisy dotyczące projektowania dróg publicznych, zasady odprowadzania wód opadowych oraz obowiązki uczestników procesu budowlanego.
Najważniejsza zasada pozostaje prosta.
Prawidłowe odwodnienie drogi wymaga nie tylko właściwego ukształtowania nawierzchni, ale również zapewnienia skutecznego i zgodnego z wymaganiami odprowadzenia wody do odpowiedniego odbiornika.
Dlatego przyszły projektant drogowy powinien rozumieć zależności pomiędzy geometrią drogi, warunkami terenowymi i pracą urządzeń odwadniających.
Umiejętność rozpoznawania takich problemów jest przydatna zarówno podczas egzaminu na uprawnienia budowlane, jak i w późniejszej pracy projektanta oraz kierownika robót drogowych.
