Wymiana wyłącznika nadprądowego podczas remontu instalacji elektrycznej może wydawać się prostą czynnością. Jeżeli dotychczasowy aparat miał prąd znamionowy 16 A, wykonawca może założyć, że wystarczy zastosować nowy wyłącznik o identycznym oznaczeniu prądowym. W rzeczywistości prawidłowy dobór zabezpieczenia wymaga uwzględnienia znacznie większej liczby parametrów.
Dwa wyłączniki nadprądowe mogą mieć taki sam prąd znamionowy, ale różnić się charakterystyką wyzwalania, znamionową zdolnością wyłączania zwarć oraz warunkami zastosowania.
Problem pojawia się szczególnie podczas modernizacji starszych rozdzielnic, w których wykonawca zastępuje zużyte aparaty nowymi urządzeniami bez wcześniejszej analizy parametrów instalacji.
Nie każda taka zamiana oznacza automatycznie zagrożenie. Nie można jednak zakładać, że zgodność wartości prądu znamionowego zapewnia pełną równoważność techniczną.
Dlatego przyszły projektant instalacji elektrycznych lub kierownik robót elektrycznych powinien rozumieć, jakie właściwości wyłącznika nadprądowego mają znaczenie dla bezpieczeństwa instalacji oraz kiedy wymiana zabezpieczenia wymaga dodatkowej weryfikacji.
Prąd znamionowy wyłącznika nadprądowego określa jeden z podstawowych parametrów jego pracy.
Nie opisuje jednak wszystkich warunków działania zabezpieczenia. Podobnie jak charakterystyki mechaniczne materiałów określają różne aspekty ich zachowania pod obciążeniem, tak parametry wyłącznika nadprądowego opisują odmienne właściwości jego działania.
Przykładowo dwa aparaty oznaczone wartością 16 A mogą posiadać odmienne charakterystyki wyzwalania.
Oznacza to, że przy określonych wartościach prądu zwarciowego mogą reagować w różny sposób.
Znaczenie ma również zdolność wyłączania prądów zwarciowych, która powinna odpowiadać warunkom występującym w miejscu zainstalowania urządzenia.
Nie można zakładać, że każdy wyłącznik o prądzie znamionowym 16 A nadaje się do zastosowania w dowolnej rozdzielnicy.
Ważne są także liczba biegunów, napięcie znamionowe, wymagania dotyczące sposobu instalowania oraz zgodność z odpowiednią normą wyrobu.
Podczas remontu należy uwzględnić również właściwości przewodów zabezpieczanego obwodu.
Wyłącznik powinien zapewniać odpowiednią ochronę przed skutkami przeciążeń i zwarć.
Nie oznacza to jednak, że sam aparat odpowiada za wszystkie funkcje ochronne instalacji.
W określonych układach konieczne jest również stosowanie odpowiednich środków ochrony przeciwporażeniowej.
Dlatego prawidłowa wymiana zabezpieczenia wymaga sprawdzenia jego parametrów w odniesieniu do całego obwodu elektrycznego.
Jedną z istotnych różnic pomiędzy wyłącznikami nadprądowymi jest charakterystyka wyzwalania.
W instalacjach niskiego napięcia często stosuje się aparaty o charakterystykach B i C.
Dla typowych wyłączników zgodnych z PN-EN 60898-1 charakterystyka B oznacza zakres bezzwłocznego wyzwalania elektromagnetycznego związany z prądami od 3 do 5 razy większymi od prądu znamionowego.
Dla charakterystyki C odpowiedni zakres wynosi od 5 do 10 wartości prądu znamionowego.
Przykładowo dla wyłącznika B16 zakres ten odpowiada wartościom od 48 do 80 A.
W przypadku wyłącznika C16 jest to zakres od 80 do 160 A.
Nie należy jednak utożsamiać tych przedziałów z dokładną wartością zadziałania każdego egzemplarza ani z pełną charakterystyką czasowo-prądową aparatu.
W praktyce zamiana B16 na C16 może wpływać na warunki samoczynnego wyłączenia zasilania podczas zwarcia.
Jeżeli impedancja pętli zwarcia jest zbyt duża, prąd zwarciowy może nie zapewnić wymaganego czasu wyłączenia dla nowego zabezpieczenia.
Dlatego nie można przyjmować, że oba wyłączniki są równoważne wyłącznie dlatego, że mają identyczny prąd znamionowy.
Charakterystykę należy dobierać z uwzględnieniem rodzaju odbiorników, prądów rozruchowych oraz wymagań ochrony przeciwporażeniowej.

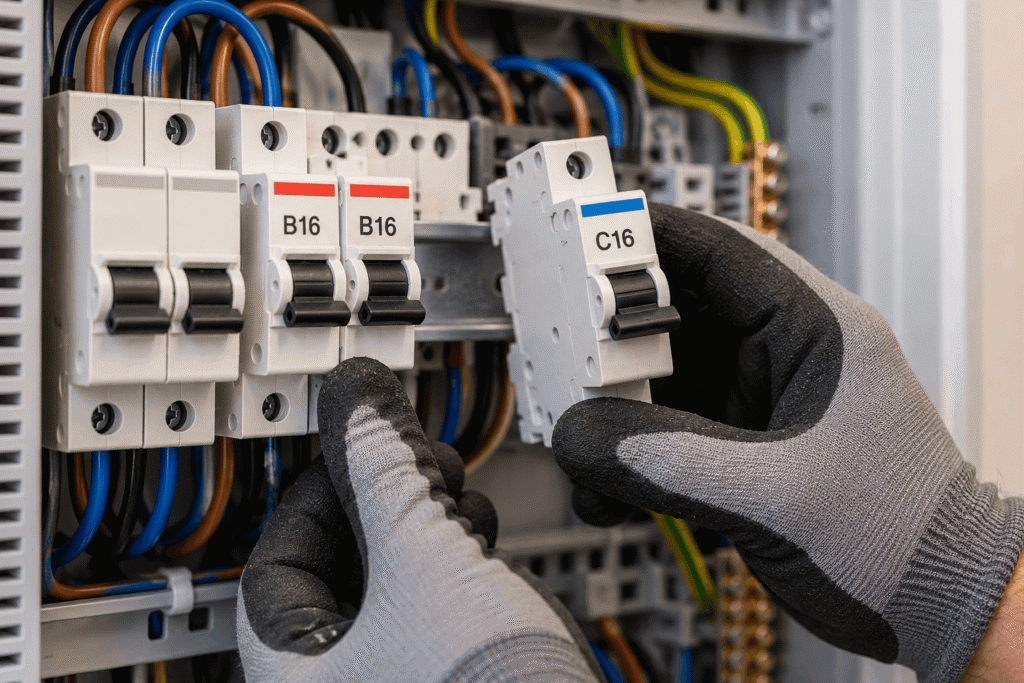

Podczas remontu wykonawca może zaproponować wyłącznik C16 zamiast dotychczasowego B16.
Przyczyną może być przekonanie, że charakterystyka C lepiej znosi chwilowe prądy rozruchowe urządzeń elektrycznych.
Nie oznacza to jednak, że taka zamiana będzie odpowiednia dla każdego obwodu.
W pierwszej kolejności należy ustalić, dlaczego zastosowano pierwotne zabezpieczenie.
Znaczenie mają przekrój i materiał przewodów, długość obwodu, sposób ich ułożenia oraz warunki ochrony przeciwporażeniowej.
Ważne jest również sprawdzenie spodziewanego prądu zwarciowego.
Jeżeli jego wartość jest niewystarczająca, zastosowanie wyłącznika o charakterystyce C może spowodować niespełnienie wymaganego czasu samoczynnego wyłączenia zasilania.
Nie oznacza to jednak, że charakterystyka C jest z zasady nieodpowiednia do instalacji budynkowych.
Może być właściwym rozwiązaniem dla określonych obwodów, jeżeli spełnione zostaną odpowiednie wymagania techniczne.
Nie należy również zakładać, że zmiana B16 na C16 rozwiąże każdy problem z niepożądanym wyzwalaniem zabezpieczenia.
Przyczyną mogą być przeciążenia, uszkodzenia odbiorników albo nieprawidłowości w instalacji.
Dlatego przed wymianą należy rozpoznać źródło problemu i ocenić warunki pracy całego obwodu.

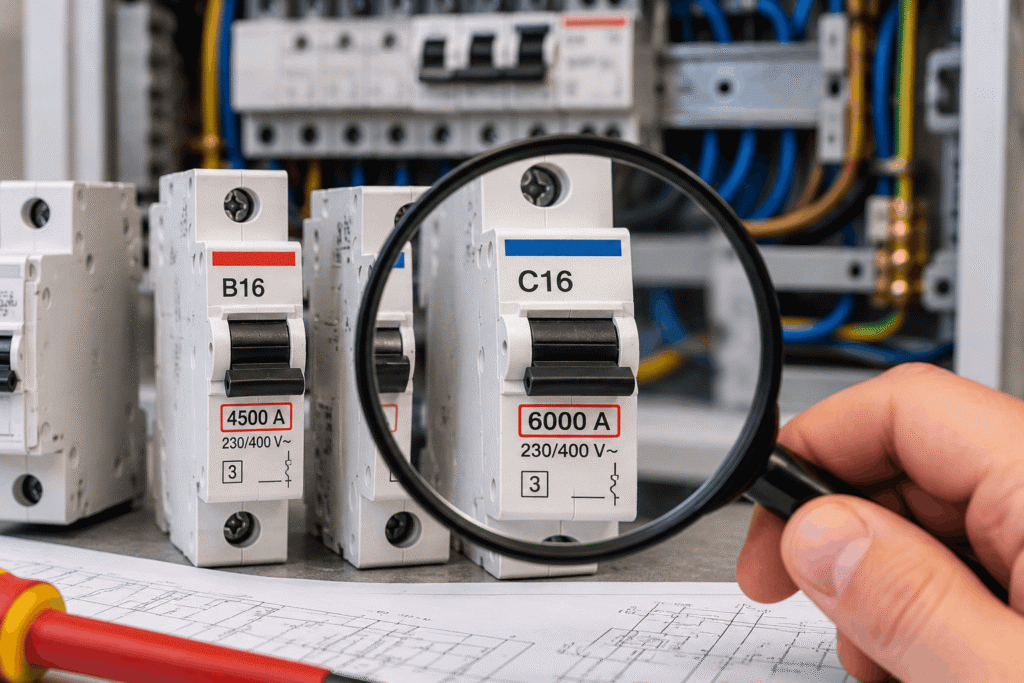

Kolejnym ważnym parametrem wyłącznika nadprądowego jest jego znamionowa zdolność wyłączania prądów zwarciowych.
W przypadku aparatów przeznaczonych do określonych zastosowań można spotkać oznaczenia 4500 A, 6000 A lub 10000 A.
Wartości te odnoszą się do zdolności wyłączania zwarć w warunkach określonych przez właściwą normę wyrobu.
Nie należy utożsamiać ich z prądem znamionowym zabezpieczenia.
Wyłącznik o prądzie znamionowym 16 A może mieć różną znamionową zdolność wyłączania.
Znaczenie ma spodziewany prąd zwarciowy występujący w miejscu zainstalowania aparatu.
Jeżeli jego wartość przekracza zdolność wyłączania zastosowanego wyłącznika, urządzenie może nie spełniać wymagań dotyczących bezpiecznego wyłączania zwarć.
W określonych rozwiązaniach dopuszcza się odpowiednio skoordynowane zabezpieczenia rezerwowe, ale ich zastosowanie wymaga potwierdzenia właściwych warunków technicznych.
Nie można więc automatycznie zastępować wyłącznika o zdolności wyłączania 6000 A aparatem o wartości 4500 A.
Konieczne jest sprawdzenie parametrów instalacji oraz danych producenta.
Ważne jest również rozróżnienie parametrów aparatów zgodnych z PN-EN 60898-1 od wyłączników ocenianych według innych norm, w tym PN-EN IEC 60947-2.
Oznaczenia i warunki badania zdolności wyłączania mogą się różnić.
Dlatego przyszły inżynier powinien umieć prawidłowo interpretować parametry podane na aparacie i w jego dokumentacji.
Wyłącznik nadprądowy powinien być dobrany do właściwości zabezpieczanego obwodu.
Znaczenie ma przede wszystkim obciążalność prądowa przewodów oraz wymagania dotyczące ochrony przed przeciążeniem i zwarciem.
W typowym przypadku ochrony przed przeciążeniem stosuje się warunki wynikające z odpowiednich norm instalacyjnych, obejmujące zależności pomiędzy prądem obliczeniowym, prądem znamionowym zabezpieczenia i dopuszczalną obciążalnością przewodu.
Nie wystarczy więc sprawdzić, czy wartość prądu znamionowego nowego wyłącznika odpowiada oznaczeniu starego aparatu.
Ważne jest również uwzględnienie sposobu ułożenia przewodów, temperatury otoczenia i ewentualnych współczynników korekcyjnych.
Kolejnym zagadnieniem jest impedancja pętli zwarcia.
W odpowiednich układach sieciowych jej wartość ma znaczenie dla skuteczności samoczynnego wyłączenia zasilania.
Dla układu TN podstawową zależność można przedstawić w postaci:
Zs × Ia ≤ U0
gdzie Zs oznacza impedancję pętli zwarcia, Ia prąd zapewniający wymagane zadziałanie zabezpieczenia, a U0 napięcie znamionowe względem ziemi.
Dobór wartości Ia wymaga uwzględnienia charakterystyki czasowo-prądowej aparatu i wymaganego czasu wyłączenia.
Nie należy również pomijać warunków występujących w innych układach sieciowych, w szczególności TT.
Dlatego ocena zamiany wyłącznika wymaga znajomości rzeczywistych parametrów instalacji, a nie wyłącznie odczytania oznaczenia na obudowie urządzenia.
Zakres kontroli po wymianie zabezpieczenia zależy od charakteru wykonanych prac oraz właściwych wymagań dotyczących sprawdzania instalacji elektrycznych.
Nie każda wymiana pojedynczego aparatu oznacza konieczność wykonania pełnego zestawu pomiarów całej instalacji budynku.
Nie można jednak zakładać, że samo zamontowanie nowego wyłącznika kończy proces weryfikacji.
W przypadku zmiany charakterystyki zabezpieczenia szczególne znaczenie może mieć sprawdzenie skuteczności ochrony przez samoczynne wyłączenie zasilania.
W zależności od warunków instalacji konieczne może być wykonanie odpowiednich pomiarów impedancji pętli zwarcia oraz innych badań związanych z zakresem wykonanej modyfikacji.
Znaczenie ma również kontrola prawidłowości połączeń, stanu zacisków i zgodności zastosowanego aparatu z wymaganiami.
Nie należy pomijać sprawdzenia dokumentacji technicznej urządzenia.
Ważne jest także odpowiednie udokumentowanie wykonanych czynności kontrolnych.
W przypadku modernizacji większej części rozdzielnicy zakres sprawdzeń może być szerszy niż przy wymianie pojedynczego elementu.
Odpowiednie zasady dotyczące sprawdzania instalacji określa między innymi seria PN-HD 60364, w szczególności część dotycząca sprawdzania.
Dlatego zakres kontroli powinien odpowiadać rzeczywistemu zakresowi robót i warunkom bezpieczeństwa instalacji.
Wymiana wyłącznika nadprądowego powinna odbywać się z zachowaniem wymagań dotyczących bezpieczeństwa pracy przy urządzeniach elektrycznych.
Czynności związane z eksploatacją urządzeń i instalacji elektrycznych wymagają odpowiednich kwalifikacji w zakresie określonym właściwymi przepisami.
Nie należy jednak utożsamiać świadectwa kwalifikacyjnego do eksploatacji lub dozoru urządzeń elektrycznych z uprawnieniami budowlanymi w specjalności instalacyjnej elektrycznej.
Są to odrębne rodzaje kwalifikacji i kompetencji.
W przypadku robót wymagających opracowania projektu lub wykonywania samodzielnych funkcji technicznych znaczenie ma odpowiedni zakres uprawnień budowlanych.
Jeżeli podczas remontu wykonawca zamierza zmienić parametry zabezpieczenia, powinien ustalić, czy proponowany aparat spełnia wymagania techniczne.
Nie można zakładać, że decyzja o zamianie należy wyłącznie do osoby dokonującej zakupu urządzenia.
W przypadku większych modernizacji konieczna może być odpowiednia analiza projektowa.
Znaczenie mają również obowiązki osób odpowiedzialnych za organizację, prowadzenie i kontrolę robót.
Nie każda wymiana aparatu wymaga jednak automatycznie sporządzenia nowego projektu budowlanego.
Zakres wymaganych czynności zależy od charakteru prac oraz właściwych przepisów.
Najważniejsze pozostaje zapewnienie bezpieczeństwa instalacji i zgodności zastosowanego rozwiązania z wymaganiami technicznymi.
Wymiana wyłącznika nadprądowego stanowi dobry przykład zagadnienia łączącego teorię obwodów elektrycznych, zasady ochrony przeciwporażeniowej oraz praktykę wykonywania instalacji.
Osoba przygotowująca się do egzaminu na uprawnienia elektryczne powinna rozumieć różnice pomiędzy charakterystykami wyzwalania B i C.
Istotna jest również znajomość zasad doboru zabezpieczeń do obciążalności przewodów oraz warunków zwarciowych.
Przyszły projektant powinien potrafić wyjaśnić, dlaczego dwa wyłączniki o prądzie znamionowym 16 A nie muszą zapewniać identycznych warunków ochrony.
Osoba przygotowująca się do kierowania robotami powinna natomiast wiedzieć, jakie parametry należy sprawdzić przed zaakceptowaniem zamiennika.
Podczas przygotowania do egzaminu warto analizować konkretne sytuacje techniczne.
Przykładem może być remont rozdzielnicy, podczas którego wykonawca chce zastąpić wyłącznik B16 aparatem C16 bez zmiany pozostałych elementów instalacji.
Kandydat powinien potrafić wyjaśnić, dlaczego konieczne jest sprawdzenie warunków samoczynnego wyłączenia zasilania i parametrów obwodu.
Ważna jest również umiejętność rozróżnienia prądu znamionowego, charakterystyki wyzwalania oraz zdolności wyłączania zwarć.
Znaczenie mają wymagania wynikające z właściwych części serii PN-HD 60364 oraz norm dotyczących aparatów zabezpieczających.
Najważniejsza zasada pozostaje prosta.
Wyłączniki nadprądowe o identycznym prądzie znamionowym nie zawsze można stosować zamiennie, ponieważ o prawidłowym doborze decydują również charakterystyka wyzwalania, zdolność wyłączania zwarć i warunki pracy instalacji.
Dlatego podczas remontu rozdzielnicy należy analizować parametry całego zabezpieczanego obwodu, a nie wyłącznie oznaczenie prądu znamionowego na obudowie aparatu.
Umiejętność rozpoznawania takich różnic jest przydatna zarówno podczas egzaminu na uprawnienia budowlane, jak i w późniejszej pracy projektanta oraz kierownika robót elektrycznych.
