Osiadanie nawierzchni nad przepustem to problem, który może ujawnić się dopiero po oddaniu drogi do użytkowania. Początkowo widoczne jest niewielkie zagłębienie, lokalna nierówność albo poprzeczne pęknięcie nawierzchni. Z czasem deformacja może się powiększać, powodując pogorszenie komfortu przejazdu i konieczność wykonania napraw.
Nie zawsze oznacza to jednak uszkodzenie samej konstrukcji przepustu.
W wielu przypadkach przyczyna znajduje się w gruncie otaczającym obiekt, sposobie przygotowania podłoża albo jakości wykonania zasypki.
Przepust drogowy współpracuje z nasypem i warstwami konstrukcyjnymi nawierzchni. Jeżeli poszczególne elementy tego układu odkształcają się w różnym stopniu, na powierzchni drogi mogą pojawić się charakterystyczne nierówności.
Szczególne znaczenie ma strefa przejścia pomiędzy sztywniejszą konstrukcją przepustu a otaczającym ją gruntem.
W tym miejscu mogą występować różnice osiadań, które wpływają na zachowanie nawierzchni.
Dlatego ocena problemu nie powinna ograniczać się wyłącznie do sprawdzenia stanu rur lub prefabrykatów.
Trzeba również uwzględnić warunki posadowienia, właściwości zasypki, sposób jej zagęszczenia oraz działanie wody.
Dopiero analiza całego układu pozwala ustalić, dlaczego nawierzchnia zaczęła się deformować.
Przepust stanowi element konstrukcyjny umieszczony w korpusie drogowym.
Jego zadaniem jest umożliwienie przepływu wody lub zapewnienie innej funkcji przewidzianej w projekcie, przy jednoczesnym przenoszeniu oddziaływań wynikających z obciążeń gruntem i ruchem drogowym.
W zależności od rozwiązania konstrukcyjnego przepust może mieć inną sztywność niż otaczający go nasyp.
Przykładem jednego z rozwiązań konstrukcyjnych są przepusty sklepione, których prawidłowa praca zależy między innymi od odpowiedniego posadowienia oraz współpracy konstrukcji z otaczającym gruntem.
Nie oznacza to automatycznie wystąpienia uszkodzeń.

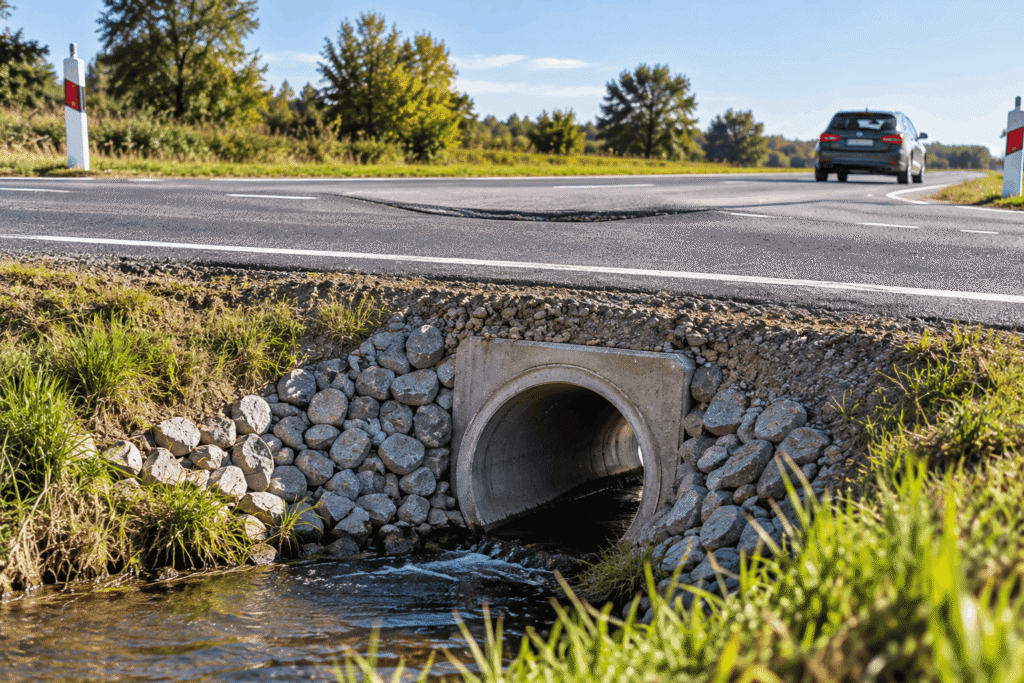

Problem może jednak pojawić się wtedy, gdy grunt w sąsiedztwie obiektu odkształca się bardziej niż sama konstrukcja.
W rezultacie powstaje nierównomierne osiadanie.
Na powierzchni drogi może być ono widoczne jako zagłębienie występujące w pobliżu przepustu.
Znaczenie ma również sposób przekazywania obciążeń pomiędzy nawierzchnią, nasypem i konstrukcją obiektu.
Jeżeli zasypka nie osiągnęła wymaganych właściwości, może ulegać dodatkowym odkształceniom podczas użytkowania drogi.
W niektórych przypadkach deformacja rozwija się stopniowo.
Początkowo pozostaje niewielka, ale kolejne obciążenia od ruchu pojazdów mogą zwiększać jej rozmiar.
Dlatego samo wyrównanie nawierzchni nie zawsze usuwa przyczynę problemu.
Jeżeli źródłem osiadania jest niewłaściwie wykonana strefa zasypki, naprawa ograniczona do górnych warstw drogi może okazać się nietrwała.
Jednym z podstawowych zagadnień jest prawidłowe przygotowanie podłoża pod przepust.
Projektant przyjmuje określone warunki gruntowe oraz sposób posadowienia konstrukcji.
Jeżeli rzeczywiste podłoże różni się od założeń, może to wpływać na zachowanie całego obiektu.
Szczególnej uwagi wymagają grunty o niejednorodnej budowie oraz warstwy o niewystarczającej nośności lub nadmiernej odkształcalności.
Problem może pojawić się również wtedy, gdy podczas wykonywania wykopu naruszono strukturę gruntu rodzimego.
Nieprawidłowe prowadzenie robót ziemnych, nadmierne zawilgocenie albo pozostawienie rozluźnionej warstwy mogą pogorszyć warunki posadowienia.
W rezultacie przepust może osiadać inaczej niż przewidywał projektant.
Nie zawsze prowadzi to do natychmiastowego uszkodzenia prefabrykatów.
Czasami pierwszym objawem jest właśnie deformacja nawierzchni drogowej.
Znaczenie ma również sposób wykonania warstwy wyrównawczej lub podbudowy pod konstrukcją przepustu.
Nie można zakładać, że każda warstwa materiału ułożona pod obiektem zapewni odpowiednie warunki podparcia.
Jej właściwości powinny odpowiadać wymaganiom przyjętego rozwiązania.
Dlatego przed montażem przepustu należy sprawdzić rzeczywisty stan podłoża.
Jeżeli pojawiają się wątpliwości dotyczące jego właściwości, konieczne może być dodatkowe rozpoznanie lub konsultacja z projektantem.
Zasypka nie stanowi wyłącznie materiału wypełniającego przestrzeń pomiędzy przepustem a pozostałą częścią nasypu.
W wielu rozwiązaniach odgrywa istotną rolę w przenoszeniu obciążeń i zapewnieniu właściwych warunków pracy konstrukcji.
Szczególne znaczenie ma to w przypadku przepustów podatnych, których zachowanie zależy od współpracy z otaczającym gruntem.
Jeżeli materiał zasypki nie ma wymaganych właściwości, może dochodzić do nadmiernych odkształceń.
Znaczenie mają między innymi uziarnienie, wilgotność oraz możliwość uzyskania odpowiedniego zagęszczenia.
Nie każdy grunt wydobyty z wykopu nadaje się do ponownego zastosowania w strefie przepustu.
W niektórych przypadkach konieczne jest użycie materiału o określonych parametrach.

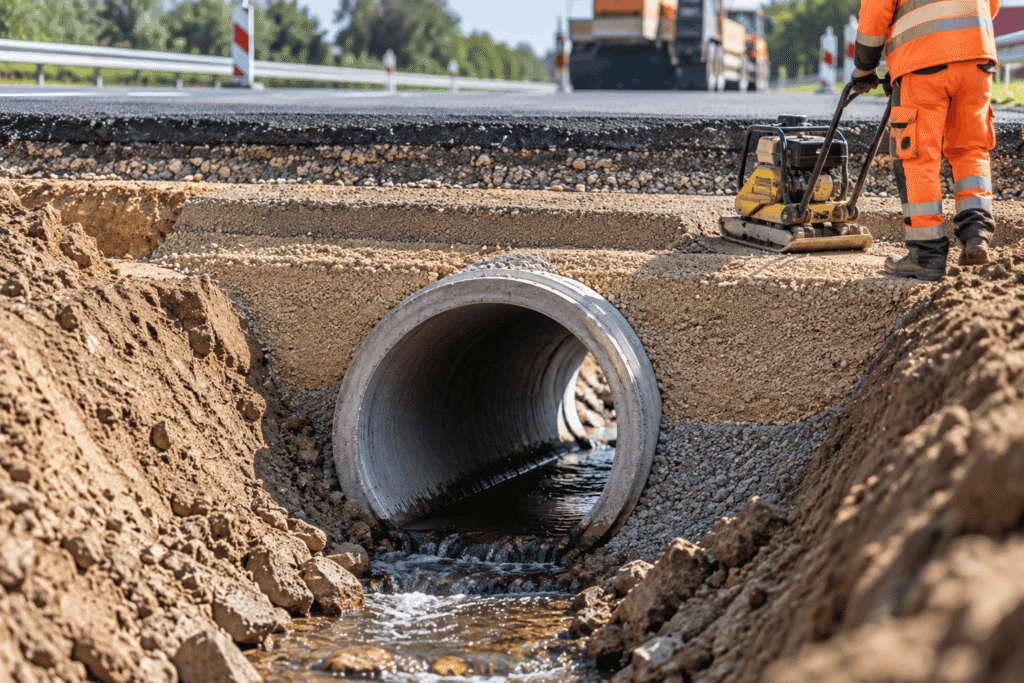

Ważny pozostaje również sposób układania zasypki.
Nie należy wykonywać jej przypadkowo, bez zachowania wymaganej technologii.
Szczególnej uwagi wymaga równomierne wypełnianie przestrzeni po obu stronach obiektu.
Niewłaściwa kolejność robót może prowadzić do niekorzystnych oddziaływań na konstrukcję.
Dlatego kierownik budowy powinien sprawdzać nie tylko rodzaj zastosowanego materiału, ale również zgodność sposobu jego wbudowania z dokumentacją.
Prawidłowo wykonana zasypka jest jednym z warunków ograniczenia ryzyka późniejszych deformacji nawierzchni.
Jedną z częstych przyczyn problemów w rejonie przepustów jest niewłaściwe zagęszczenie zasypki.
Podczas wykonywania robót dostęp do niektórych miejsc może być ograniczony.
Dotyczy to szczególnie przestrzeni przy bocznych ścianach przepustu oraz stref, w których nie można swobodnie stosować ciężkiego sprzętu.
W takich miejscach wykonawca powinien dobrać odpowiednią technologię zagęszczania.
Nie zawsze możliwe jest wykorzystanie tych samych urządzeń, które stosuje się podczas wykonywania pozostałej części nasypu.
Znaczenie ma również grubość układanych warstw.
Jeżeli wykonawca rozkłada materiał w zbyt grubych warstwach, uzyskanie wymaganych parametrów zagęszczenia może być utrudnione.
Problem nie musi być widoczny bezpośrednio po zakończeniu robót.
Powierzchnia zasypki może wyglądać prawidłowo, mimo że jej właściwości nie odpowiadają wymaganiom.
Dopiero wielokrotne obciążenia od przejeżdżających pojazdów mogą powodować dalsze odkształcenia.
W rezultacie na nawierzchni pojawia się zagłębienie.
Dlatego kontrola jakości zasypki powinna obejmować odpowiednie sprawdzenie parametrów wymaganych w dokumentacji.
Nie należy opierać odbioru wyłącznie na ocenie wizualnej.
Znaczenie mają właściwie dobrane badania oraz potwierdzenie zgodności wykonania z przyjętą technologią.
Nie wszystkie problemy z osiadaniem nawierzchni wynikają bezpośrednio z niewłaściwego zagęszczenia.
Istotną rolę może odgrywać również woda.
Przepust znajduje się w miejscu związanym z przepływem wody, dlatego szczególnego znaczenia nabiera prawidłowe ukształtowanie jego otoczenia.
Jeżeli w rejonie połączeń prefabrykatów występują nieszczelności, woda może przedostawać się do otaczającego gruntu.
W określonych warunkach przepływ może powodować przemieszczanie drobnych cząstek materiału.
Z czasem prowadzi to do powstawania lokalnych pustek i osłabienia zasypki.
Nie oznacza to jednak, że każda nieszczelność automatycznie powoduje osiadanie nawierzchni.
Znaczenie mają intensywność przepływu, właściwości gruntu oraz możliwość wynoszenia cząstek poza analizowaną strefę.
Problem może pojawić się również w rejonie wlotu i wylotu przepustu.
Nieprawidłowe zabezpieczenie tych miejsc może sprzyjać lokalnej erozji.
Jeżeli proces obejmuje grunt istotny dla podparcia konstrukcji lub nasypu, może wpływać na zachowanie drogi.
Dlatego podczas oceny deformacji nawierzchni warto sprawdzić również stan odwodnienia i szczelność przepustu.
Samo uzupełnienie zagłębienia mieszanką mineralno-asfaltową nie rozwiąże problemu, jeżeli woda nadal powoduje wymywanie gruntu.
Widoczne zagłębienie nawierzchni nie zawsze pozwala jednoznacznie określić przyczynę deformacji.
Podobne objawy mogą wynikać z różnych mechanizmów.
W jednym przypadku problem dotyczy niewłaściwie zagęszczonej zasypki.
W innym może być związany z osiadaniem podłoża pod przepustem albo deformacją większej części nasypu.
Dlatego ocena powinna obejmować nie tylko powierzchnię jezdni.
Znaczenie ma również stan konstrukcji przepustu, jego połączeń oraz otaczającego gruntu.
Pomocne mogą być pomiary geodezyjne, oględziny wnętrza przepustu i analiza dokumentacji wykonawczej.
W niektórych sytuacjach konieczne będzie wykonanie dodatkowych badań podłoża lub zasypki.
Nie zawsze jednak potrzebny jest rozbudowany program diagnostyczny.
Zakres rozpoznania powinien odpowiadać charakterowi uszkodzeń.
Szczególnej uwagi wymagają sytuacje, w których deformacjom nawierzchni towarzyszą przemieszczenia prefabrykatów, rozszczelnienia połączeń albo oznaki wypłukiwania gruntu.
W takich przypadkach problem może obejmować więcej niż jedną część układu konstrukcyjnego.
Dlatego przed rozpoczęciem naprawy warto ustalić, czy źródłem deformacji jest przepust, jego posadowienie, zasypka czy współpraca tych elementów.
Bez takiego rozpoznania trudno dobrać trwałe rozwiązanie.
Podczas realizacji przepustu drogowego uwaga wykonawcy może koncentrować się na prawidłowym montażu prefabrykatów.
Znaczenie mają ich położenie, rzędne, spadek oraz zgodność z dokumentacją.
Nie należy jednak traktować zakończenia montażu jako potwierdzenia prawidłowego wykonania całego obiektu.
Równie ważna pozostaje jakość robót ziemnych.
Kierownik budowy powinien uwzględniać wymagania dotyczące przygotowania podłoża, rodzaju zasypki i technologii jej zagęszczania.
Osoby posiadające odpowiednie uprawnienia drogowe powinny rozumieć znaczenie prawidłowego posadowienia przepustów, właściwego zagęszczenia zasypki oraz kontroli jakości robót ziemnych, ponieważ nieprawidłowości w tych obszarach mogą wpływać na trwałość nawierzchni.
Znaczenie ma również właściwa kolejność wykonywania prac.
Niektóre elementy konstrukcji mogą wymagać odpowiedniego podparcia gruntem już podczas kolejnych etapów zasypywania.
Dlatego sposób prowadzenia robót powinien odpowiadać wymaganiom konkretnego rozwiązania.
Warto również zadbać o dokumentowanie wyników kontroli.
Badania zagęszczenia, informacje o zastosowanych materiałach oraz potwierdzenie wykonania robót zgodnie z dokumentacją mogą mieć znaczenie podczas późniejszej oceny stanu drogi.
Jeżeli po oddaniu inwestycji pojawią się deformacje, dostęp do tych informacji ułatwi rozpoznanie problemu.
Nie należy również pomijać kontroli odwodnienia i połączeń przepustu.
Prawidłowe wykonanie całego układu pozwala ograniczyć ryzyko niekontrolowanego przepływu wody przez zasypkę.

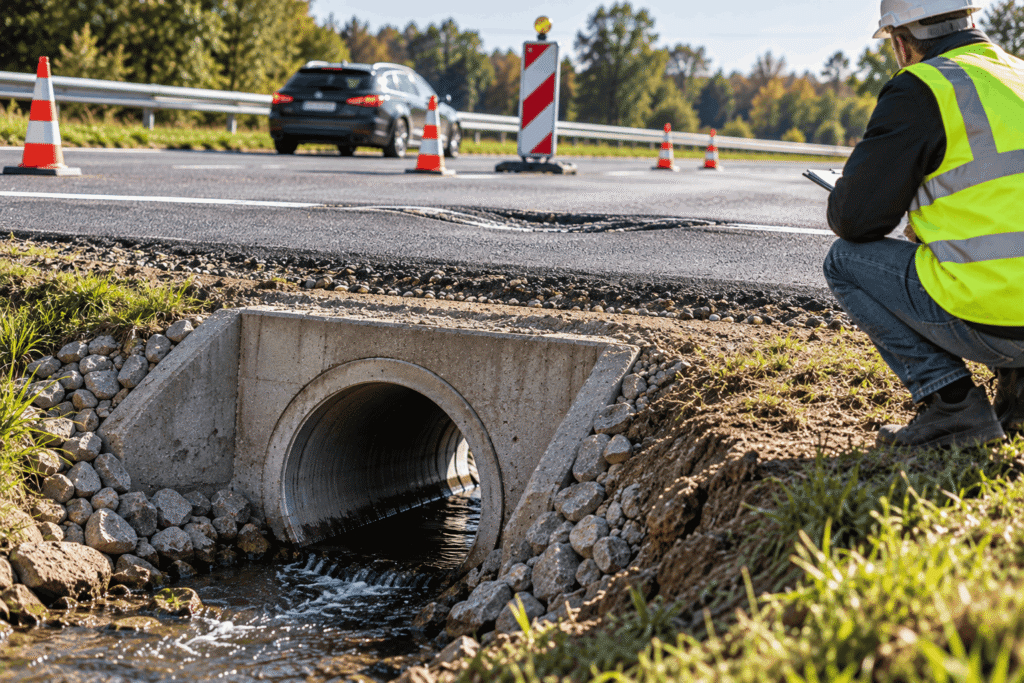

Osiadanie nawierzchni nad przepustem nie zawsze oznacza uszkodzenie jego konstrukcji.
W wielu przypadkach problem może wynikać z niewłaściwego przygotowania podłoża, niedostatecznego zagęszczenia zasypki albo niekorzystnego działania wody.
Dlatego pierwszym krokiem powinno być rozpoznanie rzeczywistego mechanizmu deformacji.
Nie należy automatycznie zakładać, że wystarczy wyrównanie nawierzchni.
Jeżeli grunt pod warstwami drogowymi nadal ulega odkształceniom, problem może pojawić się ponownie.
Podobnie wygląda sytuacja, gdy woda wypłukuje drobne cząstki zasypki.
Wówczas konieczne może być usunięcie przyczyny niekontrolowanego przepływu.
W niektórych przypadkach wystarczy naprawa ograniczona do określonej strefy.
W innych potrzebna będzie szersza ocena konstrukcji przepustu, podłoża i nasypu.
Znaczenie ma również bezpieczeństwo użytkowników drogi.
Jeżeli deformacja powoduje zagrożenie dla ruchu, konieczne może być odpowiednie zabezpieczenie miejsca do czasu wykonania naprawy.
Najważniejsze jest jednak to, aby zakres prac odpowiadał rzeczywistemu charakterowi problemu.
Przepust drogowy stanowi część większego układu konstrukcyjnego, w którym współpracują podłoże, konstrukcja obiektu, zasypka i nawierzchnia.
Nieprawidłowość jednego z tych elementów może wpływać na zachowanie pozostałych.
Dlatego trwałość drogi zależy nie tylko od jakości samego przepustu, ale również od prawidłowego wykonania wszystkich robót towarzyszących.
Odpowiednio przygotowane podłoże, właściwie dobrana zasypka i skuteczna kontrola jej zagęszczenia pomagają ograniczyć ryzyko nierównomiernego osiadania.
Dzięki temu można uniknąć sytuacji, w której pozornie niewielki błąd wykonawczy prowadzi do kosztownych napraw nawierzchni po zakończeniu inwestycji.
