Sufozja w budowlach hydrotechnicznych jest jednym ze zjawisk, które mogą prowadzić do stopniowego pogarszania właściwości gruntu i utraty bezpieczeństwa konstrukcji. Problem dotyczy przede wszystkim obiektów, w których występuje przepływ wody przez podłoże, korpus budowli lub strefy kontaktu różnych materiałów.
Na pierwszy rzut oka proces może pozostawać niewidoczny.
Woda przepływa przez grunt, a wraz z nią mogą przemieszczać się drobne cząstki materiału. Z czasem prowadzi to do zmian struktury gruntu, powstawania lokalnych osłabień oraz zwiększenia przepuszczalności niektórych stref.
W określonych warunkach rozwój zjawiska może zagrozić stateczności budowli.
Dlatego sufozja ma szczególne znaczenie w przypadku zapór ziemnych, wałów przeciwpowodziowych oraz innych konstrukcji współpracujących z gruntem i wodą.
Dla osoby przygotowującej się do egzaminu na uprawnienia hydrotechniczne ważna jest nie tylko znajomość definicji tego zjawiska.
Znacznie większe znaczenie ma rozumienie mechanizmu jego powstawania, warunków sprzyjających rozwojowi oraz sposobów ograniczania zagrożenia.
Wiedza ta łączy zagadnienia geotechniczne, hydrauliczne i konstrukcyjne.
Pozwala również lepiej zrozumieć, dlaczego właściwe rozpoznanie podłoża, projektowanie filtrów oraz kontrola przepływu wody są tak istotne dla bezpieczeństwa budowli hydrotechnicznych.

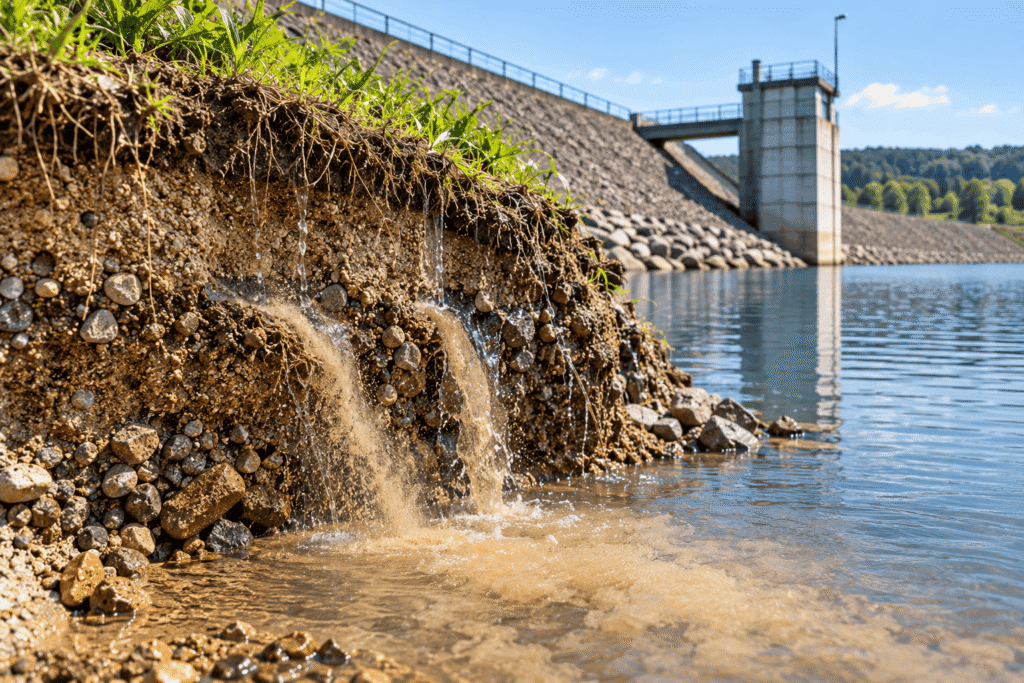

Sufozja polega na przemieszczaniu i wynoszeniu drobniejszych cząstek gruntu przez wodę przepływającą w jego porach.
Proces ten może zachodzić wewnątrz ośrodka gruntowego, bez widocznego niszczenia jego powierzchni.
Nie każdy przepływ wody przez grunt powoduje jednak sufozję.
Znaczenie mają właściwości materiału, jego uziarnienie, struktura oraz warunki filtracji.
W gruntach o odpowiednio stabilnym szkielecie ziarnowym drobne cząstki mogą pozostawać na swoim miejscu mimo przepływu wody.
Inaczej wygląda sytuacja, gdy struktura gruntu umożliwia ich przemieszczanie.
Wówczas woda może stopniowo transportować drobniejszą frakcję przez przestrzenie pomiędzy większymi ziarnami.
Prowadzi to do zmian wewnętrznej budowy materiału.
W niektórych przypadkach proces powoduje zwiększenie porowatości i przepuszczalności gruntu.
Może również prowadzić do lokalnych osiadań oraz zmniejszenia odporności podłoża na określone oddziaływania.
Nie oznacza to jednak, że każda zmiana uziarnienia automatycznie powoduje awarię budowli.
Znaczenie ma intensywność procesu, jego lokalizacja oraz wpływ na właściwości gruntu odpowiedzialne za bezpieczeństwo konstrukcji.
Dlatego sufozję należy analizować jako zjawisko zależne zarówno od warunków hydraulicznych, jak i geotechnicznych.
Filtracja jest naturalnym zjawiskiem występującym w wielu budowlach hydrotechnicznych.
Woda może przepływać przez podłoże zapory, jej korpus albo odpowiednio zaprojektowane warstwy drenażowe.
Sam przepływ nie musi oznaczać zagrożenia.
Problem pojawia się wtedy, gdy warunki hydrauliczne sprzyjają przemieszczaniu cząstek gruntu.
Jednym z istotnych parametrów opisujących przepływ jest spadek hydrauliczny.
Określa on zmianę wysokości hydraulicznej przypadającą na długość drogi filtracji.
W uproszczeniu można zapisać zależność:
i = Δh / L
gdzie i oznacza spadek hydrauliczny, Δh jest różnicą wysokości hydraulicznej, a L oznacza długość rozpatrywanej drogi przepływu.
Wzrost spadku hydraulicznego może zwiększać oddziaływania filtracyjne na szkielet gruntowy.
Nie oznacza to jednak, że istnieje jedna uniwersalna wartość, po której przekroczeniu w każdym gruncie rozpoczyna się sufozja.
Odporność materiału zależy również od jego struktury i uziarnienia.
Znaczenie ma ponadto kierunek przepływu oraz możliwość wynoszenia przemieszczonych cząstek poza analizowaną strefę.
Dlatego ocena zagrożenia wymaga uwzględnienia zarówno warunków filtracji, jak i właściwości gruntu.
Dla przyszłego inżyniera hydrotechnika ważne jest rozumienie, że sam wzrost przepływu nie przesądza jeszcze o wystąpieniu sufozji.
Może jednak stanowić sygnał wymagający dalszej analizy.
Zapory ziemne i wały przeciwpowodziowe należą do obiektów, których bezpieczeństwo w dużym stopniu zależy od właściwości gruntu.
Ich korpusy i podłoża mogą być poddawane działaniu różnicy poziomów wody.
Powoduje to powstawanie przepływu filtracyjnego.
W zależności od konstrukcji obiektu i zastosowanych materiałów woda może przemieszczać się różnymi drogami.
Szczególnej uwagi wymagają miejsca, w których występują zmiany rodzaju gruntu, połączenia różnych warstw albo lokalne niejednorodności.
Takie strefy mogą charakteryzować się odmiennymi właściwościami filtracyjnymi.
Znaczenie ma również jakość wykonania budowli.
Niewłaściwe zagęszczenie materiału, niejednorodność nasypu lub nieprawidłowo wykonane połączenia mogą tworzyć warunki sprzyjające niekontrolowanemu przepływowi wody.
Nie oznacza to jednak, że każda zapora ziemna lub wał przeciwpowodziowy jest automatycznie zagrożony sufozją.
Prawidłowo zaprojektowane rozwiązania uwzględniają występowanie filtracji i odpowiednie sposoby jej kontroli.
Znaczenie mają między innymi strefowanie materiałów, zastosowanie filtrów oraz właściwe odprowadzenie wody.
Dlatego podczas oceny bezpieczeństwa należy analizować cały układ konstrukcyjno-gruntowy.
Sama obecność wody w korpusie lub podłożu nie wystarcza do stwierdzenia zagrożenia.
Istotne jest to, czy przepływ pozostaje zgodny z założeniami projektowymi i nie powoduje niepożądanego transportu cząstek gruntu.
Podczas przygotowania do egzaminu na uprawnienia hydrotechniczne warto rozróżniać zjawiska związane z oddziaływaniem przepływającej wody na grunt.
Pojęcia te bywają ze sobą mylone, mimo że opisują odmienne mechanizmy.
Sufozja dotyczy przemieszczania drobniejszych cząstek wewnątrz struktury gruntu.
Przebicie hydrauliczne wiąże się natomiast z utratą stateczności gruntu pod wpływem odpowiednio dużych oddziaływań filtracyjnych, często przy przepływie skierowanym ku górze.
W określonych warunkach może dojść do zmniejszenia naprężeń efektywnych i utraty stabilności szkieletu gruntowego.
Erozja wewnętrzna jest pojęciem szerszym.
Obejmuje różne mechanizmy przemieszczania materiału wewnątrz gruntu lub budowli pod wpływem przepływu wody.
Do takich procesów zalicza się między innymi sufozję oraz rozwój erozji wzdłuż skoncentrowanych dróg przepływu.
Nie wszystkie te mechanizmy przebiegają w taki sam sposób.
Różnią się warunkami inicjacji, przebiegiem i możliwymi konsekwencjami.
Dlatego podczas analizy konkretnego przypadku należy ustalić, jaki proces rzeczywiście występuje.
Nie wystarczy stwierdzić, że woda wypłukuje grunt.
Trzeba również rozpoznać, czy dochodzi do migracji drobnej frakcji, utraty stateczności hydraulicznej czy rozwoju skoncentrowanej drogi erozji.
Takie rozróżnienie ma znaczenie zarówno dla projektowania zabezpieczeń, jak i oceny istniejących budowli.

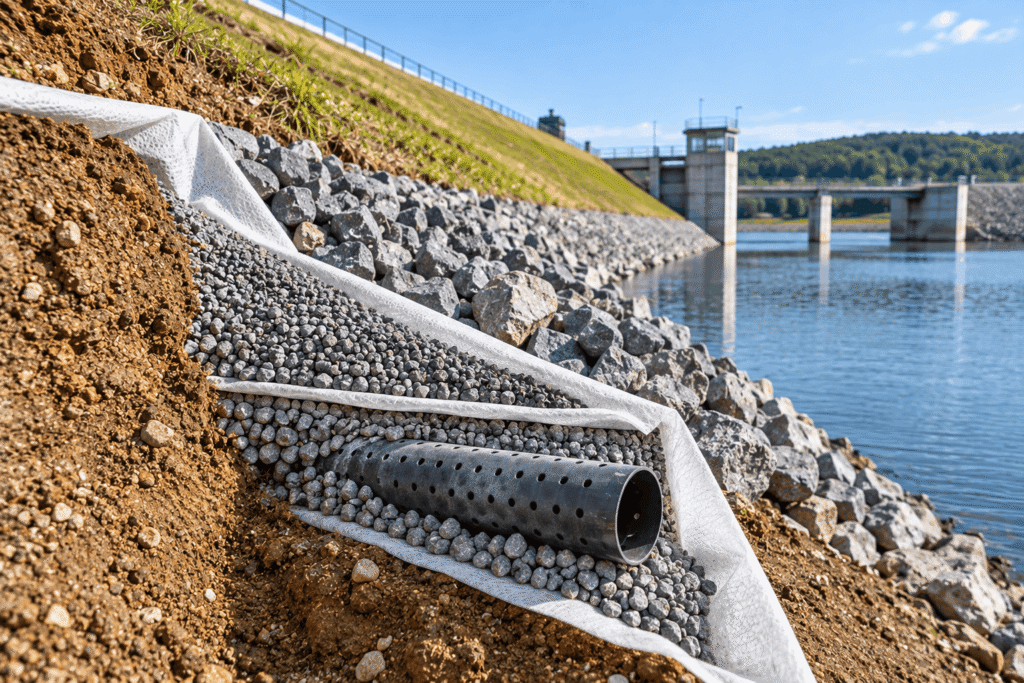

Jednym z podstawowych sposobów ograniczania zagrożeń związanych z filtracją jest odpowiednie projektowanie układów filtracyjnych i drenażowych.
Ich zadaniem nie jest wyłącznie odprowadzanie wody.
W wielu rozwiązaniach równie ważne pozostaje zapobieganie niekontrolowanemu przemieszczaniu cząstek gruntu.
Filtr powinien umożliwiać przepływ wody, a jednocześnie ograniczać wynoszenie materiału z chronionej warstwy.
Dlatego jego dobór wymaga uwzględnienia właściwości obu sąsiadujących materiałów.
Znaczenie mają przede wszystkim charakterystyki uziarnienia oraz wymagania dotyczące przepuszczalności.
Nie można zakładać, że każdy materiał o dużej przepuszczalności będzie odpowiednim filtrem.
Jeżeli jego uziarnienie nie odpowiada właściwościom chronionego gruntu, może nie zapewniać wymaganej ochrony przed migracją cząstek.
Podobnie wygląda sytuacja z drenażem.
Prawidłowo zaprojektowany układ może pomagać w kontrolowaniu przepływu i ograniczaniu niekorzystnych oddziaływań filtracyjnych.
Nieprawidłowe rozwiązanie może natomiast nie spełniać swojej funkcji.
Znaczenie ma również jakość wykonania.
Nawet właściwie dobrane materiały mogą nie zapewnić oczekiwanego działania, jeżeli wykonawca dopuści do ich wymieszania, zanieczyszczenia albo niezgodnego z projektem ułożenia.
Dlatego przyszły inżynier hydrotechnik powinien rozumieć zarówno zasady doboru filtrów, jak i znaczenie kontroli ich wykonania.
Sufozja może rozwijać się wewnątrz gruntu, dlatego jej rozpoznanie nie zawsze jest proste.
Niektóre objawy pojawiają się dopiero wtedy, gdy proces osiągnął już istotny stopień zaawansowania.
Jednym z sygnałów wymagających uwagi może być zmiana ilości wody wypływającej z określonej strefy budowli.
Znaczenie ma również pojawienie się zmętnienia wody lub wynoszonego materiału gruntowego.
Takie zjawiska mogą wskazywać na transport cząstek, ale nie stanowią samodzielnego potwierdzenia sufozji.
W określonych sytuacjach mogą pojawiać się lokalne osiadania, zapadliska albo inne deformacje powierzchni.
Ich przyczyny wymagają jednak dokładniejszego rozpoznania.
Nie każda deformacja nasypu jest związana z procesami filtracyjnymi.
Podobnie wzrost ilości wody w drenażu nie musi automatycznie oznaczać uszkodzenia budowli.
Znaczenie ma porównanie obserwacji z wcześniejszymi pomiarami, warunkami hydrologicznymi oraz założeniami dotyczącymi pracy obiektu.
Dlatego ważną rolę odgrywa monitoring techniczny.
Odpowiednio dobrane pomiary mogą pomagać w rozpoznawaniu zmian warunków filtracji i zachowania konstrukcji.
Jeżeli pojawiają się niepokojące objawy, konieczna może być szczegółowa ocena geotechniczna i hydrotechniczna.
Najważniejsze jest właściwe rozpoznanie przyczyny, zanim podejmie się decyzję o sposobie zabezpieczenia budowli.
Przygotowanie do egzaminu na uprawnienia hydrotechniczne wymaga rozumienia zależności pomiędzy przepływem wody a zachowaniem gruntu.
Osoby ubiegające się o uprawnienia hydrotechniczne powinny znać podstawowe zjawiska zachodzące w podłożu i korpusach budowli wodnych, ponieważ wiedza ta pomaga zrozumieć zasady ich projektowania, wykonania i bezpiecznego użytkowania.
Sufozja stanowi dobry przykład zagadnienia, które łączy teorię z praktyką projektową i wykonawczą.
Kandydat powinien umieć wyjaśnić mechanizm przemieszczania drobnych cząstek oraz wskazać warunki sprzyjające rozwojowi tego procesu.
Ważna jest również znajomość podstawowych zależności dotyczących filtracji.
Znaczenie ma rozumienie spadku hydraulicznego oraz jego wpływu na oddziaływania występujące w gruncie.
Nie mniej istotne pozostaje rozróżnienie sufozji od przebicia hydraulicznego i innych mechanizmów erozji wewnętrznej.
Osoba ubiegająca się o uprawnienia projektowe powinna zwracać uwagę na dobór materiałów, analizę warunków filtracji oraz projektowanie odpowiednich zabezpieczeń.
W przypadku uprawnień do kierowania robotami ważne będą również zagadnienia związane z jakością wykonania filtrów, drenaży i korpusów budowli ziemnych.
Nie oznacza to jednak, że wiedza projektowa i wykonawcza pozostają całkowicie odrębne.
Inżynier odpowiedzialny za realizację obiektu powinien rozumieć, dlaczego projektant przyjął określone rozwiązanie.
Podobnie projektant powinien uwzględniać możliwość jego prawidłowego wykonania.
Dlatego podczas nauki warto koncentrować się na zależnościach technicznych, a nie wyłącznie na zapamiętywaniu definicji.
Podczas przygotowań do egzaminu ustnego na uprawnienia budowlane warto ćwiczyć samodzielne wyjaśnianie zjawisk technicznych, takich jak sufozja, filtracja czy przebicie hydrauliczne. Umiejętność przedstawienia ich przyczyn i konsekwencji pomaga uporządkować wiedzę ze specjalności hydrotechnicznej.
Sufozja w budowlach hydrotechnicznych może prowadzić do zmian struktury gruntu i stopniowego pogarszania jego właściwości.
W określonych warunkach proces ten może wpływać na bezpieczeństwo zapór, wałów przeciwpowodziowych oraz innych obiektów współpracujących z wodą i podłożem gruntowym.
Nie każdy przepływ filtracyjny powoduje jednak zagrożenie.
Znaczenie mają właściwości gruntu, warunki hydrauliczne oraz zastosowane rozwiązania ochronne.
Dlatego właściwa ocena wymaga rozumienia mechanizmu przemieszczania cząstek i czynników sprzyjających jego rozwojowi.
Szczególną rolę odgrywa odpowiedni dobór filtrów i drenaży.
Równie ważna pozostaje kontrola wykonania oraz obserwacja zachowania budowli podczas użytkowania.
Nie można również pomijać rozróżnienia pomiędzy sufozją, przebiciem hydraulicznym i innymi mechanizmami erozji wewnętrznej.
Każde z tych zjawisk może wymagać odmiennego podejścia do oceny i zabezpieczenia obiektu.
Dla osoby przygotowującej się do egzaminu na uprawnienia hydrotechniczne jest to szczególnie wartościowy obszar wiedzy.
Pozwala łączyć zagadnienia geotechniczne, hydrauliczne i konstrukcyjne z praktycznymi problemami występującymi podczas projektowania oraz eksploatacji budowli.
Najważniejsze nie jest samo zapamiętanie definicji sufozji.
Znacznie większe znaczenie ma umiejętność wyjaśnienia, kiedy proces może się rozpocząć, jakie konsekwencje może powodować i dlaczego odpowiednio zaprojektowane zabezpieczenia ograniczają ryzyko jego rozwoju.
Takie podejście pomaga lepiej rozumieć pracę budowli hydrotechnicznych oraz świadomie oceniać zagadnienia związane z ich bezpieczeństwem.
