Projektowanie pomieszczenia technicznego często wydaje się zagadnieniem drugoplanowym w porównaniu z kształtowaniem układu funkcjonalnego budynku. Architekt koncentruje się na pomieszczeniach użytkowych, komunikacji, doświetleniu i proporcjach przestrzeni. Miejsce przeznaczone na urządzenia techniczne bywa natomiast traktowane jako powierzchnia, którą można dopasować na późniejszym etapie.
Problem pojawia się wtedy, gdy projektanci instalacji zaczynają dobierać konkretne urządzenia.
Okazuje się, że pompa ciepła wymaga określonej przestrzeni montażowej, centrala wentylacyjna potrzebuje dostępu serwisowego, a zasobnik ciepłej wody nie mieści się w miejscu przewidzianym na rzucie.
Czasami urządzenia można jeszcze rozmieścić w pomieszczeniu.
Nie oznacza to jednak, że będzie można je prawidłowo obsługiwać.
Brakuje miejsca na otwarcie obudowy, wyjęcie filtrów, wykonanie przeglądu albo wymianę większego elementu instalacji.
W rezultacie pomieszczenie, które na rysunku wyglądało na wystarczające, okazuje się niepraktyczne.
Dlatego architekt powinien uwzględniać potrzeby techniczne już podczas opracowywania podstawowego układu budynku.
Nie musi samodzielnie dobierać wszystkich urządzeń.
Powinien jednak rozumieć, że ich lokalizacja wpływa na wielkość pomieszczeń, przebieg instalacji i możliwości późniejszego użytkowania obiektu.
W początkowej fazie projektowania łatwo potraktować pomieszczenie techniczne jako przestrzeń pozostałą po rozmieszczeniu ważniejszych funkcji budynku.
Takie podejście może prowadzić do problemów.
Pomieszczenie techniczne nie służy wyłącznie do ustawienia urządzeń.
Musi również umożliwiać ich prawidłowe podłączenie, obsługę oraz wykonywanie czynności konserwacyjnych.
Znaczenie ma więc nie tylko powierzchnia podłogi, ale również kształt pomieszczenia, wysokość, lokalizacja drzwi i sposób prowadzenia instalacji.
Przykładowo wąskie pomieszczenie może mieć odpowiednią powierzchnię wyrażoną w metrach kwadratowych, ale nie zapewniać miejsca na ustawienie urządzeń obok siebie.
Podobny problem występuje wtedy, gdy wejście znajduje się w miejscu utrudniającym wykorzystanie jednej ze ścian.
Na rzucie może pozostać wystarczająco dużo wolnej powierzchni.
W praktyce część tej przestrzeni zajmują przewody, armatura, rozdzielacze i elementy wymagające okresowego dostępu.
Dlatego projektowanie pomieszczenia technicznego powinno zaczynać się od ustalenia jego rzeczywistej funkcji.
Architekt posiadający odpowiednie uprawnienia architektoniczne powinien uwzględniać nie tylko układ funkcjonalny budynku, ale również przestrzeń potrzebną do prawidłowego rozmieszczenia urządzeń i instalacji technicznych.
Dopiero później można ocenić, czy zaproponowana geometria zapewni odpowiednie warunki do montażu i eksploatacji wyposażenia.
Jednym z częstszych problemów jest odkładanie szczegółowych ustaleń instalacyjnych do momentu, gdy układ architektoniczny jest już w dużej mierze zaakceptowany.
Architekt przewiduje pomieszczenie techniczne, ale nie zna jeszcze wymiarów podstawowych urządzeń.
Na rzucie pojawiają się orientacyjne symbole, które pozwalają przedstawić ogólną koncepcję.
Nie zawsze odpowiadają one rzeczywistym wymaganiom przyszłego wyposażenia.
Dopiero podczas opracowywania projektu instalacyjnego okazuje się, że urządzenie ma inne gabaryty, wymaga dodatkowych przyłączy albo określonej przestrzeni serwisowej.
Wówczas pojawia się konieczność zmiany wcześniej przyjętych rozwiązań.
Czasami wystarczy przesunięcie drzwi lub korekta rozmieszczenia wyposażenia.
W innych przypadkach trzeba powiększyć pomieszczenie kosztem sąsiedniej funkcji.
Takie zmiany mogą wpływać na układ ścian, komunikację oraz rozwiązania konstrukcyjne.
Dlatego już na etapie koncepcji warto ustalić z projektantami branżowymi podstawowe założenia dotyczące wyposażenia technicznego.
Nie zawsze trzeba znać dokładny model urządzenia.
W wielu przypadkach wystarczy określenie jego przewidywanych gabarytów, sposobu podłączenia i wymagań dotyczących obsługi.
Pozwala to zarezerwować przestrzeń, którą później można dostosować do konkretnego rozwiązania.
Jednym z najważniejszych błędów jest sprawdzanie wyłącznie tego, czy urządzenie mieści się w granicach pomieszczenia.
Taka analiza bywa niewystarczająca.
Urządzenie techniczne może wymagać dostępu z jednej lub kilku stron.
Producent może określać minimalne odległości potrzebne do otwarcia obudowy, wyjęcia elementów eksploatacyjnych albo przeprowadzenia czynności serwisowych.
Znaczenie ma również możliwość bezpiecznego dojścia do urządzenia.
Przykładowo centrala wentylacyjna może zmieścić się pomiędzy ścianami, ale po zamontowaniu przewodów zabraknie miejsca na wysunięcie filtrów.
Podobnie zasobnik ciepłej wody może zajmować niewielką powierzchnię, jednak jego obsługa wymaga dostępu do określonych elementów.
Nie można również zapominać o przestrzeni potrzebnej do wykonania połączeń instalacyjnych.
Przewody, zawory i armatura mogą ograniczyć dostęp do urządzenia, nawet jeśli jego podstawowe wymiary odpowiadają założeniom projektu.
Dlatego podczas projektowania należy uwzględniać nie tylko gabaryty wyposażenia.
Równie istotne są przestrzenie montażowe i serwisowe.
Warto przy tym korzystać z dokumentacji technicznej producentów oraz informacji przekazywanych przez projektantów odpowiednich instalacji.
Takie podejście ogranicza ryzyko sytuacji, w której urządzenie można zamontować, ale jego późniejsza eksploatacja staje się utrudniona.
Projektowanie pomieszczenia technicznego wymaga uwzględnienia sposobu dostarczenia urządzeń na miejsce montażu.
Ten problem często pozostaje niewidoczny na standardowym rzucie architektonicznym.
Pomieszczenie może mieć odpowiednie wymiary, ale prowadzące do niego drzwi okazują się zbyt wąskie.
Podobne ograniczenia mogą występować na korytarzach, klatkach schodowych albo w przejściach pomiędzy poszczególnymi częściami budynku.
W przypadku większych urządzeń instalacyjnych znaczenie ma nie tylko szerokość otworu.
Trzeba również sprawdzić możliwość wykonania manewru podczas transportu.
Centrala wentylacyjna, zbiornik lub inne wyposażenie może wymagać odpowiedniej przestrzeni do obrócenia i ustawienia w docelowym miejscu.
Niektóre urządzenia można dostarczać w częściach.
Nie należy jednak zakładać takiej możliwości bez potwierdzenia.
Warto również pomyśleć o przyszłej wymianie wyposażenia.
Urządzenie może pracować przez wiele lat, ale niekoniecznie przez cały okres użytkowania budynku.
Jeżeli jego demontaż wymaga później rozbierania ścian albo poszerzania otworów, oznacza to dodatkowe koszty i utrudnienia.
Dlatego droga transportu powinna stanowić jeden z elementów wczesnej analizy architektonicznej.
Nawet prawidłowe rozmieszczenie urządzeń nie gwarantuje, że całe pomieszczenie będzie funkcjonalne.

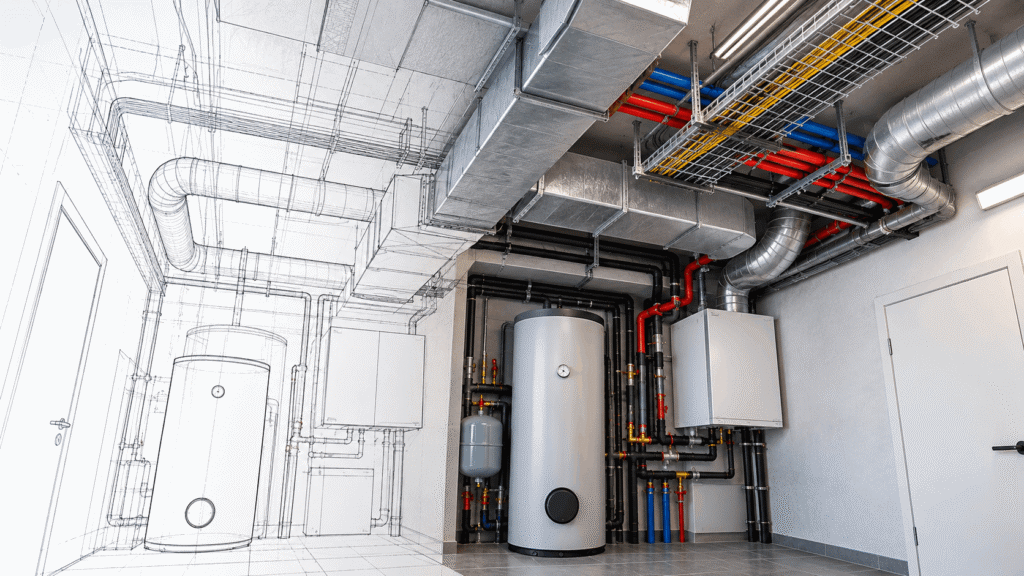

Dużą część dostępnej przestrzeni mogą zajmować instalacje.
Przewody wentylacyjne, rurociągi, trasy kablowe oraz armatura wymagają odpowiedniego miejsca do prowadzenia i montażu.
Znaczenie ma także sposób ich wzajemnego rozmieszczenia.
Na etapie koncepcji architekt może widzieć pomieszczenie jako pustą przestrzeń o określonej wysokości.
Po wprowadzeniu wszystkich instalacji okazuje się jednak, że część strefy pod stropem jest już zajęta.
Może to utrudniać dostęp do urządzeń albo ograniczać możliwości prowadzenia kolejnych przewodów.
Szczególnie problematyczne bywają sytuacje, w których kilka branż planuje wykorzystanie tej samej przestrzeni.
Projektant wentylacji przewiduje kanał w miejscu, gdzie projektant instalacji sanitarnych zamierza poprowadzić rurociąg.
Jednocześnie instalacja elektryczna wymaga odpowiedniej trasy kablowej.
Każde z tych rozwiązań może być poprawne rozpatrywane oddzielnie.
Problem pojawia się dopiero podczas ich połączenia.
Dlatego warto przeprowadzać koordynację branżową odpowiednio wcześnie.
Nie zawsze wymaga to szczegółowego modelowania wszystkich elementów.
Już wstępne ustalenie głównych tras instalacyjnych może pomóc ocenić, czy pomieszczenie zapewnia wystarczającą przestrzeń.
Konsekwencje błędów projektowych nie zawsze ujawniają się podczas montażu.
Czasami urządzenia udaje się zainstalować, a pomieszczenie zostaje oddane do użytkowania.
Dopiero później okazuje się, że wykonywanie podstawowych czynności serwisowych wymaga znacznego wysiłku.
Pracownik obsługi ma ograniczony dostęp do armatury, nie może swobodnie otworzyć obudowy albo musi demontować inne elementy, aby dotrzeć do urządzenia.
Takie sytuacje mogą zwiększać czas i koszty konserwacji.
W niektórych przypadkach utrudniają również bezpieczne wykonywanie czynności technicznych.
Dlatego funkcjonalność pomieszczenia należy oceniać z perspektywy całego okresu użytkowania budynku.
Ważne jest również uwzględnienie możliwości przyszłych zmian.
Nie oznacza to konieczności projektowania znacznie większych pomieszczeń na wszelki wypadek.
Warto jednak przewidzieć rozsądną rezerwę przestrzeni, jeżeli charakter inwestycji i przewidywany rozwój instalacji uzasadniają takie rozwiązanie.
Znaczenie ma także możliwość wymiany urządzeń na inne modele.
Przyszłe wyposażenie nie musi mieć identycznych wymiarów jak urządzenia przewidziane pierwotnie.
Dlatego nadmierne ograniczanie przestrzeni technicznej może zmniejszać elastyczność budynku.
Dobrze zaprojektowane pomieszczenie powinno umożliwiać nie tylko pierwszy montaż, ale również prawidłową obsługę i późniejsze prace modernizacyjne.
Architekt nie musi samodzielnie rozstrzygać wszystkich zagadnień instalacyjnych.
Zakres odpowiedzialności projektantów zależy od pełnionych funkcji oraz posiadanych kwalifikacji. Dlatego uprawnienia budowlane projektowe i funkcja projektanta mają istotne znaczenie przy ustalaniu, kto odpowiada za poszczególne rozwiązania techniczne.
Powinien jednak rozumieć, że przyjęte przez niego rozwiązania przestrzenne wpływają na możliwości techniczne całego budynku.
Dlatego współpraca z projektantami branżowymi nie powinna rozpoczynać się dopiero po zakończeniu podstawowego układu funkcjonalnego.
Już podczas opracowywania koncepcji warto ustalić przewidywane systemy techniczne.
Znaczenie ma rodzaj źródła ciepła, sposób wentylacji, lokalizacja urządzeń elektrycznych oraz wymagania dotyczące innych instalacji.
Takie informacje pozwalają określić orientacyjne zapotrzebowanie na przestrzeń.
W kolejnym etapie projektanci mogą doprecyzować wymiary urządzeń, sposób ich podłączenia i wymagania eksploatacyjne.
Warto również sprawdzić, czy przyjęte rozwiązania pozostają aktualne po zmianach wprowadzanych przez inwestora.
Przykładowo decyzja o zastosowaniu innego systemu ogrzewania może wpłynąć na wyposażenie pomieszczenia technicznego.
Podobnie zmiana sposobu wentylacji może wymagać dodatkowej przestrzeni.
Nie należy więc traktować raz przyjętej powierzchni jako rozwiązania, którego nie trzeba już weryfikować.
Największą wartością wczesnej koordynacji jest możliwość wykrycia problemów, zanim zmiany zaczną wpływać na wiele części dokumentacji.
Projektowanie pomieszczenia technicznego nie powinno polegać wyłącznie na wygospodarowaniu niewielkiej przestrzeni na urządzenia.
Znaczenie ma jego rzeczywista funkcjonalność.
Architekt powinien uwzględniać przewidywane wyposażenie, wymagania montażowe, dostęp serwisowy oraz sposób prowadzenia instalacji.
Nie mniej ważna pozostaje możliwość transportu urządzeń do pomieszczenia i ich późniejszej wymiany.
Wszystkie te zagadnienia warto analizować już podczas opracowywania koncepcji budynku.
Nie oznacza to, że architekt musi znać szczegółowe parametry każdego urządzenia.
Powinien jednak współpracować z projektantami branżowymi i zapewnić odpowiednią przestrzeń dla rozwiązań, które będą potrzebne w danym obiekcie.
Zbyt późne rozpoznanie wymagań może prowadzić do zmian układu pomieszczeń, korekt dokumentacji i trudności podczas realizacji.
Czasami problemy ujawniają się dopiero po oddaniu budynku do użytkowania.
Wówczas ich usunięcie bywa znacznie trudniejsze.
Dlatego pomieszczenie techniczne warto traktować jako pełnoprawny element układu funkcjonalnego.
Jego wielkość i geometria powinny wynikać z rzeczywistych potrzeb technicznych, a nie wyłącznie z powierzchni pozostałej po rozmieszczeniu innych pomieszczeń.
Dobrze zaplanowana przestrzeń techniczna nie musi być nadmiernie duża.
Powinna jednak umożliwiać prawidłowy montaż, bezpieczną obsługę i sprawne funkcjonowanie urządzeń przez cały okres użytkowania budynku.
