Klapy przeciwpożarowe w wentylacji odgrywają ważną rolę w ograniczaniu rozprzestrzeniania się ognia i dymu pomiędzy wydzielonymi częściami budynku. Szczególne znaczenie mają sytuacje, w których przewody wentylacyjne przechodzą przez ściany lub stropy stanowiące elementy oddzielenia przeciwpożarowego.
Takie przejście wymaga odpowiedniego rozwiązania technicznego.
Nie wystarczy samo wykonanie otworu w przegrodzie i przeprowadzenie przez niego kanału wentylacyjnego.
Znaczenie mają wymagania dotyczące odporności ogniowej, sposób prowadzenia przewodu oraz zastosowane zabezpieczenia.
Problem pojawia się wtedy, gdy projektant koncentruje się wyłącznie na parametrach przepływu powietrza, pomijając wymagania ochrony przeciwpożarowej.
Instalacja może wówczas zapewniać odpowiednią wentylację, ale nie spełniać wszystkich wymagań związanych z bezpieczeństwem pożarowym.
Dlatego przyszły projektant instalacji sanitarnych powinien rozumieć zarówno funkcję klap odcinających, jak i zasady projektowania przejść przez przegrody przeciwpożarowe.
Wiedza ta ma znaczenie podczas przygotowania do egzaminu na uprawnienia budowlane oraz późniejszej pracy projektowej.
Elementy oddzielenia przeciwpożarowego mają ograniczać rozprzestrzenianie się pożaru pomiędzy określonymi częściami budynku.
Mogą to być odpowiednio zaprojektowane ściany lub stropy.
Ich zadaniem jest zachowanie wymaganych właściwości w warunkach pożaru przez określony czas.
Pisanie
Spełnienie wymagań przeciwpożarowych wymaga odpowiedniego doboru rozwiązań konstrukcyjnych i instalacyjnych. Szczególne znaczenie mają miejsca przejścia przewodów przez przegrody, które powinny zachować właściwości wymagane dla przyjętego oddzielenia przeciwpożarowego.
Wykonanie otworu instalacyjnego w takiej przegrodzie może wpływać na jej funkcję.
Problem dotyczy również kanałów wentylacyjnych, które tworzą połączenie pomiędzy przestrzeniami znajdującymi się po przeciwnych stronach oddzielenia.
Jeżeli przejście nie zostanie odpowiednio zabezpieczone, może powstać droga rozprzestrzeniania się ognia lub dymu.
Dlatego sposób prowadzenia przewodów powinien zostać uwzględniony już podczas opracowywania projektu.
Nie można zakładać, że każda przegroda wymaga identycznego rozwiązania.
Znaczenie mają jej funkcja, wymagana klasa odporności ogniowej oraz rodzaj instalacji.
Ważne jest również rozróżnienie zwykłych przegród budowlanych od elementów oddzielenia przeciwpożarowego.
Nie każda ściana o określonej odporności ogniowej pełni funkcję oddzielenia przeciwpożarowego.
Dlatego projektant powinien korzystać z dokumentacji określającej przyjęty podział budynku na strefy pożarowe i wymagania dotyczące poszczególnych przegród.
Dopiero na tej podstawie można prawidłowo dobrać sposób zabezpieczenia przejścia instalacyjnego.

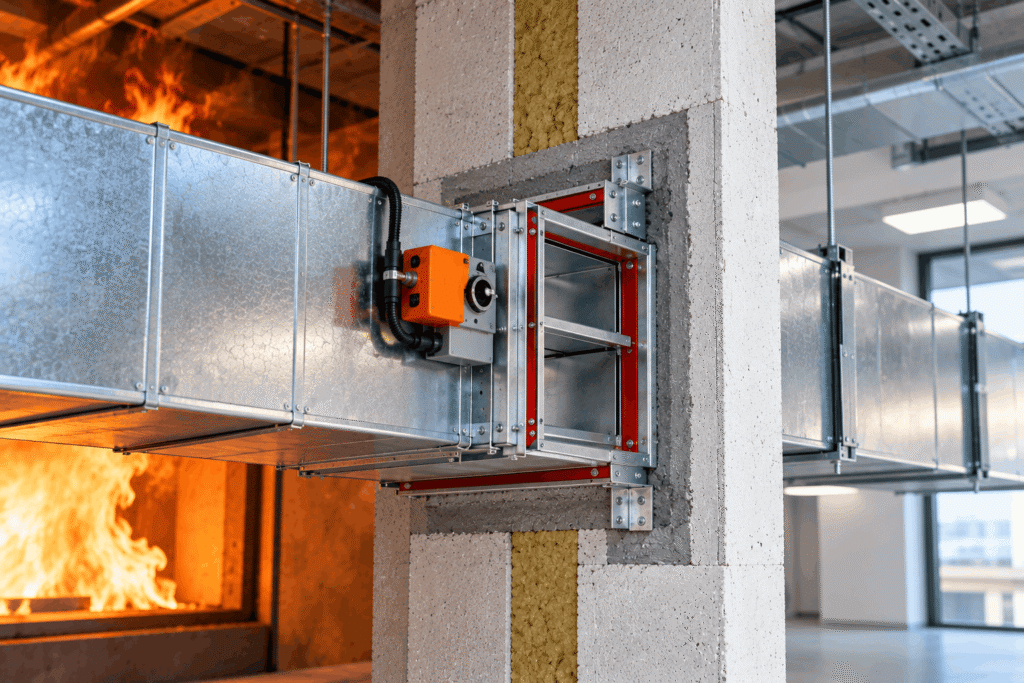

Przeciwpożarowe klapy odcinające stosuje się w celu ograniczenia rozprzestrzeniania się pożaru przez instalację wentylacyjną.
W normalnych warunkach umożliwiają przepływ powietrza przez przewód.
W przypadku wystąpienia określonych warunków pożarowych następuje zamknięcie elementu odcinającego.
Sposób uruchomienia zależy od konstrukcji klapy oraz przyjętego systemu sterowania.
Niektóre rozwiązania wykorzystują mechanizmy termiczne, inne mogą współpracować z systemami sygnalizacji pożarowej.
Znaczenie ma jednak nie tylko sam mechanizm zamknięcia.
Ważna pozostaje również odporność ogniowa całego rozwiązania.
Zgodnie z wymaganiami techniczno-budowlanymi przewody wentylacyjne i klimatyzacyjne przechodzące przez elementy oddzielenia przeciwpożarowego powinny być odpowiednio zabezpieczone.
W określonych przypadkach stosuje się klapy odcinające o wymaganej klasie odporności ogniowej.
Nie oznacza to jednak, że każde przejście przez przegrodę przeciwpożarową wymaga zastosowania identycznej klapy.
Przepisy przewidują również rozwiązania związane z odpowiednio zabezpieczonymi przewodami.
Dlatego projektant powinien przeanalizować wymagania § 268 rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie.
Nie należy dobierać urządzenia wyłącznie na podstawie średnicy lub przekroju kanału.
Konieczne jest uwzględnienie jego funkcji przeciwpożarowej oraz warunków zastosowania.

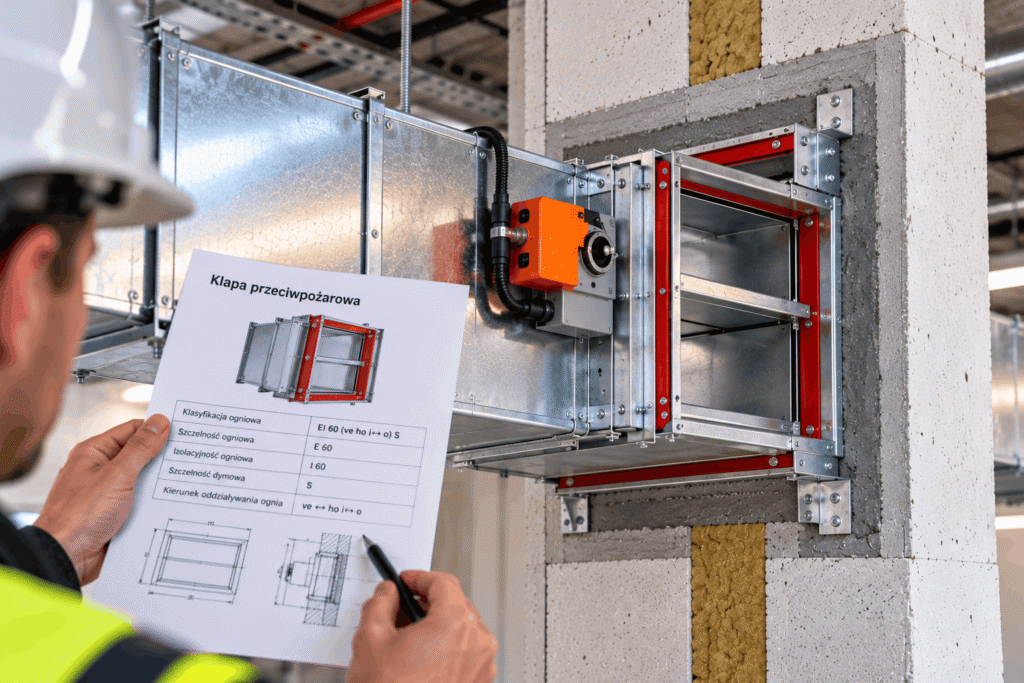

Jednym z najważniejszych zagadnień jest właściwy dobór klasy odporności ogniowej.
W dokumentacji technicznej klap przeciwpożarowych można spotkać oznaczenia odnoszące się do szczelności ogniowej, izolacyjności ogniowej oraz innych właściwości.
Oznaczenie E dotyczy szczelności ogniowej, natomiast I odnosi się do izolacyjności ogniowej.
W klasyfikacji klap mogą występować również dodatkowe oznaczenia, między innymi związane ze szczelnością dymową.
Nie należy jednak zakładać, że sama obecność określonego symbolu oznacza możliwość zastosowania urządzenia w dowolnej przegrodzie.
Znaczenie ma pełna klasyfikacja wyrobu.
Przykładowo klapa sklasyfikowana dla określonego rodzaju ściany nie musi automatycznie nadawać się do montażu w każdym stropie.
Ważne są również kierunek oddziaływania ognia, sposób montażu oraz warunki określone w dokumentacji producenta.
Dlatego projektant powinien sprawdzić, czy wybrana klapa odpowiada wymaganiom konkretnego przejścia.
Nie wystarczy porównanie samego czasu odporności ogniowej.
Znaczenie mają wszystkie właściwości wymagane dla danego rozwiązania.
Właściwy dobór powinien uwzględniać zarówno wymagania przepisów, jak i zakres zastosowania wynikający z klasyfikacji oraz dokumentacji technicznej wyrobu.
Jednym z częstych problemów jest rozbieżność pomiędzy wymaganiami producenta a rzeczywistym sposobem montażu.
Klapa może posiadać odpowiednią klasyfikację odporności ogniowej, ale nie oznacza to możliwości jej dowolnego umieszczenia w instalacji.
Znaczenie ma rodzaj przegrody, jej grubość oraz sposób wykonania otworu.
Ważne pozostaje również położenie urządzenia względem ściany lub stropu.
Niektóre rozwiązania są przeznaczone do montażu bezpośrednio w przegrodzie, a inne dopuszczają określone sposoby instalowania poza nią.
Nie można automatycznie stosować tych rozwiązań zamiennie.
Istotne jest również wykonanie przestrzeni pomiędzy obudową klapy a przegrodą.
Sposób jej wypełnienia powinien odpowiadać warunkom określonym dla danego systemu.
Przypadkowe zastosowanie materiału uszczelniającego nie gwarantuje zachowania wymaganej odporności ogniowej.
Podobnie należy ocenić sytuację, gdy wykonawca zmienia położenie klapy z powodu kolizji instalacyjnej.
Takie przesunięcie może wpływać na zgodność z warunkami zastosowania urządzenia.
Dlatego projektant powinien przewidywać rzeczywiste możliwości montażowe.
Ważne jest również zapewnienie dostępu do elementów wymagających kontroli i konserwacji.
Nieprawidłowa lokalizacja może utrudniać późniejsze sprawdzenie działania urządzenia.
Jednym z istotnych zagadnień jest rozróżnienie pomiędzy zabezpieczeniem przestrzeni wokół przewodu a zapewnieniem wymaganej ochrony przeciwpożarowej samego kanału.
Uszczelnienie przejścia instalacyjnego ma ograniczać możliwość rozprzestrzeniania się ognia przez przestrzeń pomiędzy instalacją a przegrodą.
Nie oznacza to jednak automatycznie zabezpieczenia drogi przepływu powietrza wewnątrz przewodu.
Dlatego zwykłe uszczelnienie otworu nie zawsze będzie wystarczające.
W przypadku przewodów wentylacyjnych konieczne jest uwzględnienie wymagań właściwych dla tej instalacji.
Nie należy zakładać, że zastosowanie piany lub masy o deklarowanych właściwościach ogniochronnych zastępuje przeciwpożarową klapę odcinającą.
Znaczenie ma kompletne rozwiązanie techniczne.
W określonych sytuacjach możliwe jest zastosowanie przewodów o odpowiedniej odporności ogniowej zamiast typowego rozwiązania z klapą w miejscu przejścia.
Takie rozwiązanie również wymaga jednak spełnienia odpowiednich warunków.
Nie wystarczy zastosowanie dowolnej obudowy z materiału niepalnego.
Konieczne jest potwierdzenie właściwości całego systemu, obejmującego przewód, jego połączenia, podwieszenia oraz przejścia przez przegrody.
Dlatego przyszły projektant powinien rozumieć, że zabezpieczenie przeciwpożarowe instalacji wentylacyjnej nie ogranicza się do wyboru pojedynczego materiału uszczelniającego.
W praktyce projektowej istotne jest rozróżnienie instalacji wentylacji bytowej od systemów służących do kontroli rozprzestrzeniania dymu i ciepła.
Przeciwpożarowa klapa odcinająca w instalacji wentylacyjnej ma zasadniczo ograniczać możliwość rozprzestrzeniania się pożaru przez przewód.
Urządzenia stosowane w systemach oddymiania mogą natomiast pełnić odmienne funkcje.
W określonych warunkach konieczne jest utrzymanie odpowiedniej drogi przepływu dymu.
Dlatego sposób działania takich urządzeń nie zawsze polega na zamknięciu przewodu.
Nie należy automatycznie traktować zwykłej klapy odcinającej jako zamiennika urządzenia przeznaczonego do systemu kontroli dymu.
Znaczenie mają odrębne wymagania dotyczące klasyfikacji, sterowania oraz warunków pracy.
Ważna jest również współpraca urządzeń z innymi elementami instalacji bezpieczeństwa pożarowego.
Przykładowo system sterowania może wymagać określonej sekwencji działania poszczególnych urządzeń.
Dlatego projektant instalacji sanitarnych powinien rozumieć funkcję każdego elementu w całym systemie.
Nie wystarczy znajomość nazwy urządzenia ani jego podstawowych parametrów technicznych.
Konieczne jest uwzględnienie scenariusza pożarowego oraz wymagań przyjętych dla konkretnego budynku.
Projektowanie instalacji wentylacyjnej wymaga współpracy z innymi uczestnikami procesu projektowego.
Szczególne znaczenie ma prawidłowe rozpoznanie przebiegu oddzieleń przeciwpożarowych.
Jeżeli trasa kanału przecina taką przegrodę, konieczne jest uwzględnienie odpowiedniego zabezpieczenia.
Problem może pojawić się wtedy, gdy projekt instalacji powstaje bez pełnej koordynacji z rozwiązaniami architektonicznymi i przeciwpożarowymi.
Przykładowo zmiana przebiegu ściany oddzielenia przeciwpożarowego może wpłynąć na liczbę i lokalizację wymaganych urządzeń.
Podobnie wygląda sytuacja, gdy podczas realizacji instalacja zostaje poprowadzona inną trasą niż przewidziana w projekcie.
Nie każda taka zmiana będzie powodować problem.
Konieczne jest jednak sprawdzenie jej wpływu na przyjęte rozwiązania przeciwpożarowe.
Znaczenie ma również dostępność przestrzeni montażowej.
Klapa odcinająca wymaga odpowiednich warunków zabudowy, a niekiedy również dodatkowej przestrzeni do obsługi.
Dlatego projektant powinien uwzględniać rzeczywistą geometrię instalacji.
Ważne jest także właściwe oznaczenie urządzeń w dokumentacji.
Pozwala to ograniczyć ryzyko pomyłek podczas montażu i późniejszej eksploatacji.
Koordynacja branżowa pomaga zapewnić, że rozwiązania wentylacyjne pozostają zgodne z wymaganiami ochrony przeciwpożarowej całego budynku.
Projektowanie przejść przewodów wentylacyjnych przez oddzielenia przeciwpożarowe wymaga połączenia wiedzy instalacyjnej z wymaganiami bezpieczeństwa pożarowego.
Osoby ubiegające się o uprawnienia sanitarne powinny znać zasady projektowania instalacji wentylacyjnych oraz wymagania dotyczące ich zabezpieczeń przeciwpożarowych. Wiedza ta jest przydatna zarówno podczas egzaminu, jak i późniejszego wykonywania samodzielnych funkcji technicznych w budownictwie.
Nie wystarczy prawidłowe dobranie przekroju kanału i parametrów przepływu powietrza.
Znaczenie mają również odporność ogniowa przegród, właściwości zastosowanych klap oraz sposób ich montażu.
Przyszły projektant powinien rozumieć, kiedy konieczne jest zastosowanie przeciwpożarowej klapy odcinającej, a kiedy możliwe jest inne rozwiązanie spełniające wymagania techniczne.
Ważne jest również rozróżnienie zwykłych uszczelnień przejść instalacyjnych od zabezpieczeń dotyczących samego przewodu.
Nie należy zakładać, że każdy materiał ogniochronny może zastąpić rozwiązanie o odpowiednio potwierdzonych właściwościach.
Istotna pozostaje także znajomość ograniczeń wynikających z dokumentacji producenta.
Klapa o właściwej klasie odporności ogniowej może nie zapewniać wymaganej ochrony, jeżeli została zamontowana niezgodnie z warunkami zastosowania.
Dlatego projektowanie powinno uwzględniać rzeczywiste możliwości wykonania robót.
Ważna jest również współpraca z projektantami pozostałych branż oraz uwzględnienie przyjętych rozwiązań przeciwpożarowych.
Dla osoby przygotowującej się do egzaminu na uprawnienia sanitarne najważniejsze jest rozumienie zależności pomiędzy funkcją przegrody, przebiegiem instalacji i sposobem zabezpieczenia przejścia.
Takie podejście pozwala nie tylko odpowiadać na pytania egzaminacyjne, ale również świadomie podejmować decyzje projektowe.
Prawidłowo zaprojektowana instalacja wentylacyjna powinna zapewniać wymagane warunki wymiany powietrza, a jednocześnie nie naruszać przyjętych rozwiązań bezpieczeństwa pożarowego budynku.
Dlatego każde przejście kanału przez oddzielenie przeciwpożarowe należy traktować jako istotny detal techniczny, wymagający odpowiedniego doboru, koordynacji i kontroli wykonania.
