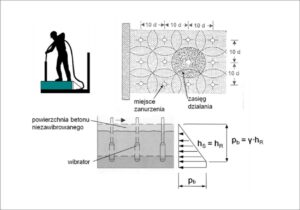

Parametry wibrowanej warstwy

Grubość warstwy, która jest wibrowana w przybliżeniu jest równa promieniowi z jakim działa wibrator. Grubość ta zazwyczaj dla wibratorów typu lekkiego ma wartość 20-40 centymetrów. Przy wibratorach ciężkich natomiast wynosi ona 40-60 centymetrów. Maksymalna grubość warstwy wibrowanej nie może wynosić więcej niż 1,25 długości jaką posiada część robocza wibratora wgłębnego. Wibratory należy rozmieszczać w odpowiednich odległościach. Odległości te dobiera się tak, żeby promienie skutecznego działania sąsiadujących ze sobą wibratorów zachodziły na siebie. Zazwyczaj odległość pomiędzy osiami tych urządzeń powinna wynosić około 1,5 razy promień skutecznego działania. Ważne, żeby nie była ona mniejsza od 30 centymetrów.[uprawnienia budowlane konstrukcyjno-budowlane]

Parametry wibrowanej warstwy
Parametry wibrowanej warstwy

Działanie wibratorów wgłębnych

Działanie wibratorów wgłębnych polega na zanurzeniu ich w położeniu pionowym i następnie przesuwaniu ich podczas pracy ruchem jednostajnym. Prędkość podczas tego ruchu powinna wynosić około 8 m/s. Ruch odbywa się na przemian do góry oraz do dołu na wysokość 5-10 centymetrów. Jest to uzależnione od nierównomierności zasięgu działania wibracji na długości końcówki. W przypadku elementów wysokich w celu właściwego połączenia warstw powinno się wibratory za każdym razem zapuszczać na 5-10 centymetrów we wcześniej ułożoną warstwę. Ważne jest, żeby mieszankę odpowiednio zagęścić również wzdłuż ścianek bocznych formy.[uprawnienia budowlane]

Czas trwania wibracji

Czas trwania procesu wibrowania w jednym położeniu wibratora wynosi od 20 do 60 sekund i jest on uzależniony od konsystencji masy betonowej, typu wibratora oraz odległości pomiędzy sąsiadującymi stanowiskami. Jeżeli mamy do czynienia z masami bardziej ciekłymi to czas ich wibrowania będzie krótszy niż w przypadku mas o mniejszej ciekłości. Wraz ze wzrostem czasu procesu wibrowania wzrasta promień skutecznego zasięgu wibratora.[egzamin na uprawnienia budowlane] Pamiętać należy natomiast, że od pewnego optymalnego czasu zaczyna dochodzić do zmniejszania się wydajności. Jeżeli czas wibrowania jest za długo może prowadzić on do rozsegregowania zagęszczanej masy betonowej. Jako oznaki zawibrowania możemy wymienić między innymi zakończenie procesu osiadania mieszanki oraz wystąpienie na powierzchni mleka cementowego. Oprócz tego ustaje wtedy również wydobywanie się na powierzchnię baniek powietrza. Masa betonowa, która jest dostatecznie zagęszczona wypcha do góry wibratory buławowe. Konsystencja jaką posiada mieszanka betonowa, która jest zagęszczana za pomocą wibratorów wgłębnych powinna być tak wybrana, żeby grubość mleczka cementowego na jej powierzchni po procesie wibrowania wynosiła około 1 milimetra.[segregator uprawnienia budowlane] Dzięki temu możliwe będzie, że wibrator zagłębi się pod własnym ciężarem i przy jego powolnym podnoszeniu nie dojdzie do powstawania zagłębień po głowicy urządzenia.

Wibratory powierzchniowe

Wibratory powierzchniowe działają tak, że przekazują one drgania masie betonowej za pomocą płyt, które stykają się z wibrowaną masą. Ich konstrukcja składa się z silnika wraz z mimośrodami, sztywnej płyty podstawowej, która może być okrągła lub kwadratowa, urządzenia amortyzującego oraz uchwytów do sterowania.[uprawnienia budowlane testy] Ten rodzaj wibratorów stosuje się do zagęszczania masy betonowej w płytach stropowych, stropach żebrowych oraz do niskich ław fundamentowych. Czas wibrowania w tym przypadku na jednym stanowisku wynosi od 30 do 60 sekund. W celu zweryfikowania, czy masa jest już odpowiednio zagęszczona sprawdza się czy na powierzchni betonu pojawia się mleko cementowe. W przypadku wibratorów powierzchniowych mamy do czynienia jedynie z drganiami pionowymi, które są uzyskiwane przez odpowiednio ustawione zespoły mimośrodów.[akty uprawnienia budowlane]
