Otwory instalacyjne w stropie umożliwiają przeprowadzenie przewodów wentylacyjnych, kanalizacyjnych, elektrycznych oraz innych instalacji technicznych. Ich lokalizacja powinna być uwzględniona w dokumentacji projektowej i skoordynowana z rozwiązaniami konstrukcyjnymi budynku.
W praktyce zdarzają się jednak sytuacje, w których otwór zostaje wykonany w innym miejscu, niż przewidziano w projekcie. Przyczyną może być błąd wykonawczy, niewłaściwe wytyczenie przejścia instalacyjnego albo zmiana przebiegu instalacji podczas realizacji robót.
Nie każda taka niezgodność oznacza automatycznie utratę bezpieczeństwa konstrukcji. Nie można jednak zakładać, że przesunięcie otworu o kilkanaście centymetrów pozostaje bez znaczenia.
W określonych przypadkach ingerencja może prowadzić do przecięcia zbrojenia, zmniejszenia przekroju betonu lub zmiany sposobu przekazywania obciążeń.
Dlatego przyszły inżynier przygotowujący się do egzaminu na uprawnienia konstrukcyjno-budowlane powinien wiedzieć, kiedy konieczna jest ponowna analiza nośności stropu i jakie działania należy podjąć po wykryciu nieprawidłowości.
Strop jest elementem konstrukcyjnym przenoszącym obciążenia użytkowe, ciężar własny oraz obciążenia pochodzące od warstw wykończeniowych i elementów znajdujących się na jego powierzchni.
Sposób przekazywania tych obciążeń zależy od przyjętego schematu statycznego, geometrii stropu, warunków podparcia oraz rozmieszczenia zbrojenia.
Wykonanie otworu powoduje miejscową zmianę geometrii elementu. W jego sąsiedztwie może dochodzić do zmiany rozkładu naprężeń i sił wewnętrznych.
Znaczenie ma nie tylko wielkość otworu, ale również jego położenie względem podpór, krawędzi stropu oraz innych otworów.
Przykładowo otwór wykonany w obszarze o niewielkim wytężeniu może mieć ograniczony wpływ na pracę konstrukcji. Ten sam otwór zlokalizowany w pobliżu słupa lub w strefie występowania znacznych sił wewnętrznych może wymagać szczegółowej analizy.
Nie można zatem przyjmować jednej dopuszczalnej średnicy otworu dla wszystkich stropów żelbetowych.
Ocena powinna uwzględniać rzeczywisty układ konstrukcyjny, wymiary elementu oraz charakter występujących obciążeń.
Jednym z częstych błędów jest przekonanie, że niewielkie otwory instalacyjne nie mają istotnego wpływu na nośność stropu.
W rzeczywistości sama średnica otworu nie wystarcza do oceny bezpieczeństwa.
Nawet stosunkowo mały otwór może powodować niekorzystne skutki, jeżeli zostanie wykonany w miejscu przebiegu ważnych prętów zbrojeniowych lub w obszarze koncentracji sił wewnętrznych.
Istotne znaczenie ma również grubość stropu. W cienkich płytach żelbetowych ingerencja w przekrój może być bardziej odczuwalna niż w elementach o większych wymiarach.
Należy także uwzględnić liczbę wykonywanych przejść instalacyjnych.
Kilka niewielkich otworów zlokalizowanych blisko siebie może oddziaływać na pracę konstrukcji w sposób odmienny niż pojedynczy otwór o podobnej powierzchni.
Znaczenie mają odległości pomiędzy otworami oraz ilość betonu i zbrojenia pozostająca w ich sąsiedztwie.
Dlatego ocena nie powinna ograniczać się do stwierdzenia, że średnica otworu jest niewielka.
Konieczne jest ustalenie, czy ingerencja nie naruszyła elementów odpowiedzialnych za przenoszenie obciążeń i czy zachowana została wymagana nośność konstrukcji.

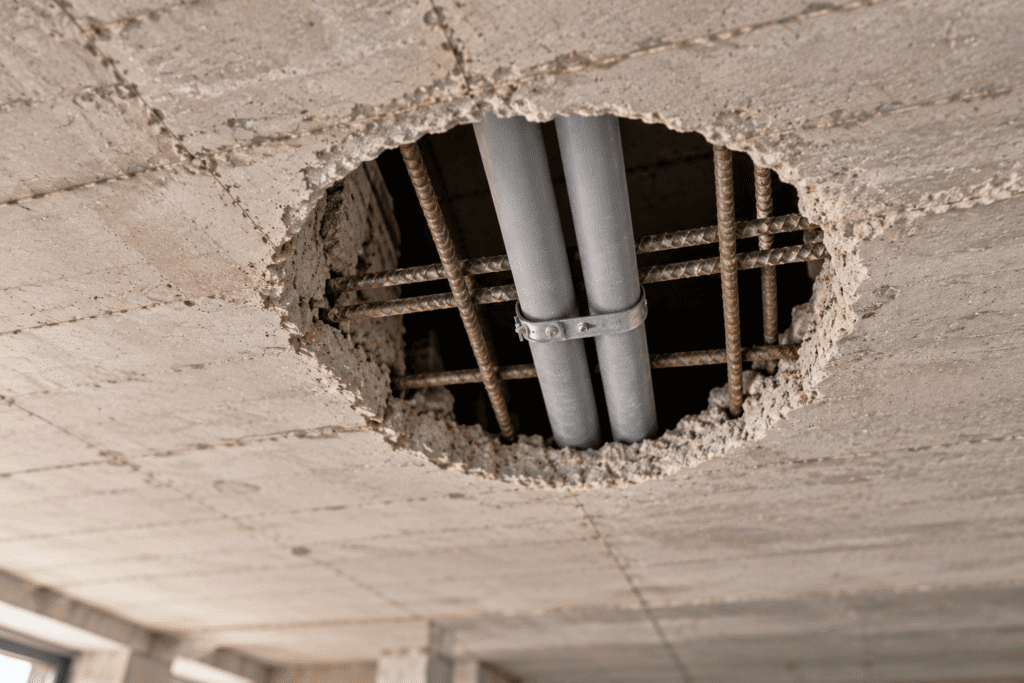

Szczególnie niebezpieczną sytuacją jest wykonanie otworu instalacyjnego w miejscu przebiegu zbrojenia nośnego.
Pręty zbrojeniowe odpowiadają za przenoszenie określonych sił wewnętrznych, przede wszystkim naprężeń rozciągających, których beton nie jest w stanie bezpiecznie przenosić w takim samym zakresie jak stal.
Przecięcie pręta może prowadzić do zmniejszenia nośności przekroju, pogorszenia warunków zakotwienia zbrojenia lub zmiany sposobu pracy elementu.
Znaczenie ma jednak rodzaj przeciętego zbrojenia.
Inne konsekwencje może mieć uszkodzenie pojedynczego pręta rozdzielczego, a inne przecięcie kilku prętów zbrojenia głównego w strefie znacznych momentów zginających.
Nie oznacza to, że uszkodzenie zbrojenia rozdzielczego można automatycznie uznać za nieistotne.
Jego funkcja zależy od konkretnego rozwiązania konstrukcyjnego.
Przed wykonaniem otworu należy zatem sprawdzić dokumentację zbrojeniową, a w istniejących konstrukcjach, w razie potrzeby, zastosować odpowiednie metody lokalizacji prętów.
Szczególnej ostrożności wymagają stropy sprężone, w których uszkodzenie cięgien sprężających może mieć bardzo poważne konsekwencje.
Jeżeli podczas wiercenia doszło do przecięcia zbrojenia, nie należy samodzielnie podejmować decyzji o wystarczalności pozostałych prętów.
Konieczna jest ocena konstrukcyjna uwzględniająca rzeczywisty zakres uszkodzenia.
Lokalizacja otworu w pobliżu podpory może mieć istotne znaczenie dla bezpieczeństwa stropu.
W płytach żelbetowych podpartych na słupach jednym z ważnych zagadnień jest sprawdzenie nośności na przebicie.
Przebicie jest mechanizmem zniszczenia związanym z przekazywaniem skoncentrowanej siły pomiędzy płytą a słupem.
Wykonanie otworu w pobliżu takiego połączenia może wpływać na geometrię obszaru uwzględnianego przy sprawdzaniu przebicia i ograniczać możliwości przenoszenia sił poprzecznych.
Znaczenie ma położenie otworu względem słupa, jego wielkość oraz przyjęty sposób obliczania nośności.
Nie można więc zakładać, że otwór znajdujący się poza bezpośrednim obrysem słupa nie wpływa na bezpieczeństwo połączenia.
W stropach opartych na belkach lub ścianach nośnych należy natomiast uwzględnić między innymi rozkład momentów zginających i sił poprzecznych.
W pobliżu podpór mogą występować znaczne siły poprzeczne, a w układach ciągłych również ujemne momenty zginające.
Nieprawidłowo wykonany otwór może zmienić warunki przenoszenia tych oddziaływań.
Dlatego przy ocenie należy analizować rzeczywisty schemat statyczny, a nie wyłącznie odległość otworu od najbliższej ściany lub słupa.

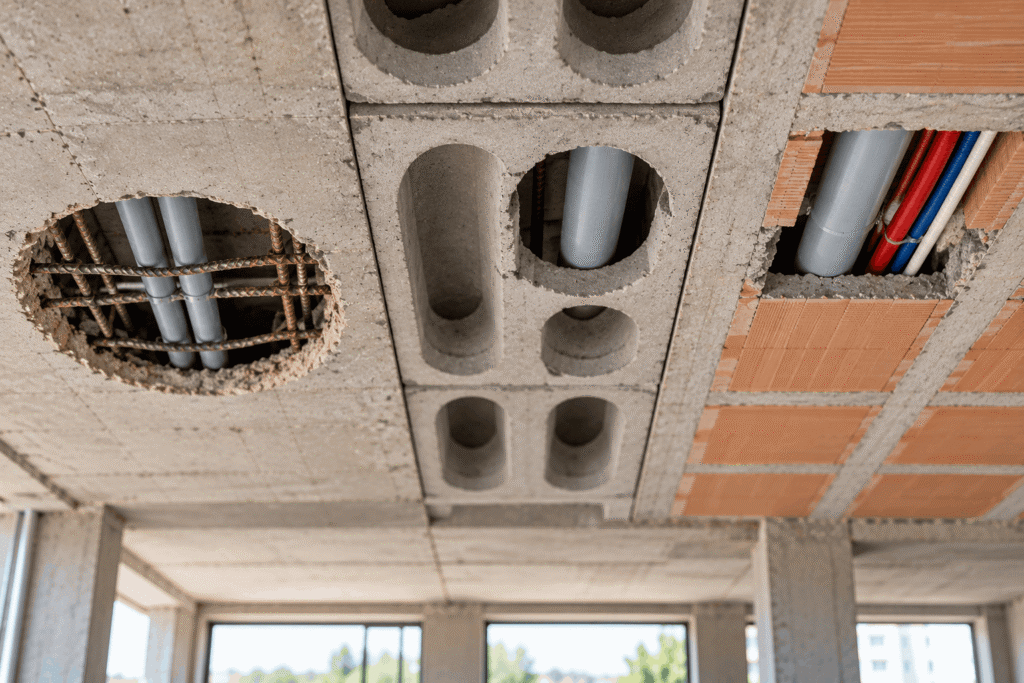

Nie wszystkie konstrukcje stropowe reagują na wykonywanie otworów instalacyjnych w taki sam sposób.
W monolitycznych stropach żelbetowych możliwość wykonania dodatkowego otworu zależy przede wszystkim od układu zbrojenia, grubości płyty, lokalizacji ingerencji oraz rozkładu sił wewnętrznych.
W określonych przypadkach konieczne może być zaprojektowanie dodatkowego zbrojenia wokół otworu lub innego rozwiązania wzmacniającego.
Inaczej wygląda sytuacja w stropach prefabrykowanych.
W takich konstrukcjach istotne znaczenie mają rozwiązania przyjęte przez producenta, geometria prefabrykatów oraz sposób ich współpracy.
Szczególnej uwagi wymagają stropy z płyt kanałowych, zwłaszcza sprężonych.
Nie można dowolnie wykonywać otworów w żebrach pomiędzy kanałami ani przecinać cięgien sprężających.
Możliwość wykonania przejścia instalacyjnego powinna wynikać z odpowiedniej oceny technicznej i dokumentacji danego systemu.
Również w stropach gęstożebrowych znaczenie ma położenie otworu względem żeber nośnych.
Przecięcie żebra może mieć znacznie poważniejsze konsekwencje niż ingerencja w element wypełniający, choć również ta druga sytuacja wymaga oceny warunków wykonania.
Dlatego przed rozpoczęciem robót należy ustalić rzeczywisty rodzaj stropu i jego układ konstrukcyjny.

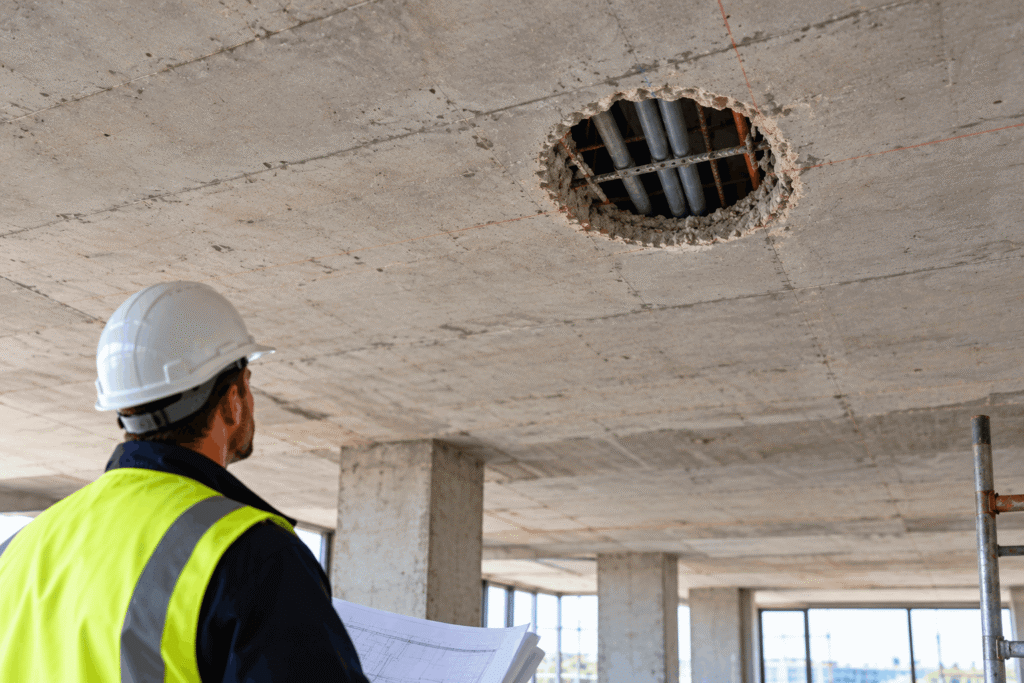

Nie każda zmiana lokalizacji otworu wymaga wykonania pełnego modelu obliczeniowego całego budynku.
Nie oznacza to jednak, że kierownik budowy lub wykonawca może samodzielnie uznać zmianę za nieistotną wyłącznie na podstawie oględzin.
Podstawowym działaniem powinno być porównanie rzeczywistego położenia i wymiarów otworu z dokumentacją projektową.
Należy ustalić, czy naruszono zbrojenie, czy zmieniła się geometria przekroju oraz czy otwór znajduje się w obszarze istotnym dla przenoszenia obciążeń.
Ponowna analiza jest szczególnie uzasadniona w przypadku przecięcia zbrojenia nośnego, ingerencji w strefę podporową, wykonania dużego otworu lub występowania kilku otworów położonych blisko siebie.
Istotne znaczenie ma również wykrycie zarysowań, nadmiernych ugięć lub innych objawów mogących wskazywać na nieprawidłową pracę elementu.
Zakres sprawdzenia powinien odpowiadać charakterowi ingerencji.
W niektórych przypadkach wystarczająca może być udokumentowana ocena lokalna, potwierdzająca zachowanie wymaganej nośności.
W innych konieczna będzie szczegółowa analiza wytrzymałości konstrukcji, uwzględniająca zmieniony układ konstrukcyjny oraz ewentualną potrzebę zaprojektowania wzmocnienia.
Przy analizie stropów żelbetowych znaczenie mają odpowiednie zasady projektowania wynikające z Eurokodu 2, w tym sprawdzenia nośności na zginanie, ścinanie i przebicie oraz stanów granicznych użytkowalności.
Najważniejsze jest jednak ustalenie, czy po wykonaniu otworu konstrukcja nadal spełnia wymagania bezpieczeństwa przy przewidzianych obciążeniach.
Stwierdzenie wykonania otworu instalacyjnego niezgodnie z dokumentacją wymaga odpowiedniego postępowania na budowie.
Przede wszystkim należy zabezpieczyć miejsce robót i wstrzymać dalszą ingerencję w konstrukcję do czasu wyjaśnienia sytuacji, jeżeli istnieje ryzyko naruszenia jej bezpieczeństwa.
Kierownik budowy powinien dopilnować ustalenia zakresu niezgodności oraz podjęcia działań wynikających z jego obowiązków.
W przypadku zmian mogących wpływać na pracę konstrukcji konieczne jest uzyskanie odpowiedniej oceny projektowej.
Nie należy zakładać, że wykonawca instalacji może samodzielnie zmienić lokalizację przejścia przez element nośny wyłącznie ze względu na kolizję z innymi instalacjami.
Projektant konstrukcji powinien ocenić wpływ ingerencji na bezpieczeństwo elementu i wskazać ewentualne rozwiązania naprawcze.
W zależności od charakteru zmiany konieczne może być również odpowiednie uzupełnienie dokumentacji oraz rozstrzygnięcie kwestii formalnych wynikających z przepisów Prawa budowlanego.
Nie każda niezgodność techniczna jest automatycznie istotnym odstąpieniem od zatwierdzonego projektu, ale kwalifikacja takiej zmiany nie powinna być dokonywana dowolnie.
Ważne jest również właściwe udokumentowanie stwierdzonych nieprawidłowości i sposobu ich usunięcia.
Pozwala to zachować czytelność dokumentacji powykonawczej oraz potwierdzić podstawy przyjętego rozwiązania.
Problematyka otworów instalacyjnych w stropach dobrze pokazuje związek pomiędzy wiedzą projektową a praktyką wykonawczą.
Osoba przygotowująca się do egzaminu na uprawnienia konstrukcyjno-budowlane powinna rozumieć, dlaczego nawet pozornie niewielka zmiana w elemencie nośnym może wymagać ponownej oceny jego pracy.
Nie chodzi wyłącznie o znajomość zasad zbrojenia płyt żelbetowych.
Istotna jest umiejętność rozpoznawania stref konstrukcji, w których ingerencja może prowadzić do ograniczenia nośności.
Przyszły projektant powinien potrafić wyjaśnić znaczenie zbrojenia głównego, rozkładu sił wewnętrznych oraz lokalizacji otworów względem podpór.
Osoba przygotowująca się do kierowania robotami powinna natomiast wiedzieć, jak postępować po stwierdzeniu niezgodności z projektem i kiedy konieczne jest uzyskanie stanowiska projektanta.
Podczas przygotowania do egzaminu warto analizować konkretne sytuacje techniczne.
Przykładem może być wykonanie otworu wentylacyjnego w pobliżu słupa, mimo że dokumentacja przewidywała jego lokalizację w innym obszarze płyty.
W takim przypadku nie wystarczy stwierdzenie, że średnica otworu odpowiada projektowi.
Konieczne jest rozważenie wpływu zmienionego położenia na pracę konstrukcji, w tym na nośność w strefie podporowej.
Podstawową zasadą jest to, że bezpieczeństwo stropu zależy od rzeczywistego układu konstrukcyjnego, a nie wyłącznie od zgodności wymiarów pojedynczego otworu.
Dlatego każda ingerencja mogąca zmieniać warunki przenoszenia obciążeń powinna zostać odpowiednio oceniona.
Umiejętność rozpoznawania takich sytuacji jest przydatna nie tylko podczas egzaminu na uprawnienia budowlane, ale przede wszystkim w późniejszej pracy projektanta i kierownika budowy.
