Mieszalnik

Mieszalnik jest to naczynie, które może mieć zróżnicowany kształt i posiada ono jeden lub dwa otwory. To w nich odbywa się właściwy proces mieszania suchych składników wchodzących w skład masy betonowej wraz z wodą. Mieszalnik może posiadać jedną lub dwie osie obrotu. W drugim przypadku wokół jednej z osi wykonywane jest mieszanie składników, a wokół drugiej dochodzi do opróżniania gotowej masy betonowej znajdującej się w mieszalniku.[akty uprawnienia budowlane]

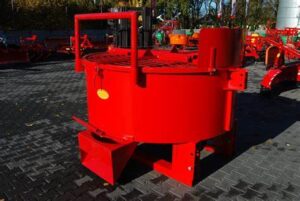

Mieszalnik
Mieszalnik

Opróżnianie mieszalnika

Urządzenia wysypowe są wykorzystywane do procesu opróżniania gotowej mieszanki z mieszalnika. Proces opróżniania może być dokonywany w różny sposób. Sposoby te uzależnione są od konstrukcji jaką posiada betoniarka. W sytuacji, gdy mieszalnik posiada jeden otwór to proces opróżniania odbywa się poprzez wywracanie mieszalnika.[egzamin na uprawnienia budowlane] W przypadku dwóch otworów proces opróżniania mieszalnika może odbywać się poprzez jego przechylenie, poprzez ruch wsteczny mieszalnika jednoosiowego w stosunku do ruchu, który wprawia masę w proces mieszania oraz poprzez otwieranie klapy zamykającej otwór wsypowy mieszalnika jednoosiowego. Innym sposobem opróżniania mieszalnika jest ruch spiralny mieszadeł lub łopatek znajdujących się na ścianach mieszalnika. Zadaniem tych elementów jest odpowiednie mieszanie masy w sposób ciągły przy jednoczesnym przemieszaniu jej od otworu wsypowego do otwory wysypowego. Betoniarki mogą być sterowane między innymi za pomocą dźwigni ręcznych. W przypadku nowszych rozwiązań konstrukcyjnych często występuje sterowanie hydrauliczne luba automatyczne.[segregator uprawnienia budowlane]

Betoniarka typu BMP-500

Jednym z nowszych rozwiązań konstrukcyjnych betoniarek, które charakteryzują się mieszaniem przymusowym i posiadają nieobrotowy mieszalnik jest betoniarka typu BMP-500. Jest ona polskiej produkcji. Betoniarka ta posiada urządzenie wsypowe z koszem dolnozasypowym, którego pojemność wynosi 0,7 m3 oraz wciągarkę, która napędzana jest silnikiem charakteryzującym się mocą wynoszącą 4,5 kW. Oprócz tego betoniarka ta posiada dozownik wody typu DW-151, którego pojemność wynosi 150 litrów. Betoniarkę ta umieszcza się na dwukołowym podwoziu, które ma koła ogumione. W momencie, gdy betoniarka pracuje to ustawia się ją na trzech teleskopowych wspornikach w celu odciążenia kół.[uprawnienia budowlane]

Betoniarka typu IBAG-ZAE 500

Kolejnym rodzajem betoniarki jest typ IBAG-ZAE 500. Jest ona zamocowana na ogumionych kołach. Posiada ona nieobrotowy mieszalnik wraz z segmentową zasuwą służącą do opróżniania. Oprócz tego betoniarka posiada kosz dolnozsypowy, który posiada przedłużane prowadnice. Dzięki nim możliwe jest opuszczanie kosza na wysokość niższą niż wynosi poziom terenu. Taka sytuacja znacznie ułatwia proces podawania kruszywa do kosza za pomocą łopat mechanicznych lub zastosowanie tu niewysokich dozowników wagowych.[uprawnienia budowlane testy]

Betoniarki o przymusowym mieszaniu

Betoniarki z przymusowym mieszaniem charakteryzują się pewnymi specyficznymi cechami konstrukcyjnymi. Po pierwsze mogą one posiadać centralne oraz niecentralne umiejscowienie pionowej osi wału silnika napędowego. Oprócz tego betoniarki te posiadają obrotowy kosz wsypowy bez prowadnic. Proces jego podnoszenia oraz opuszczania może odbywać się za pomocą wciągarki oraz liny, która jest zawieszona na bloczkach. Bloczki te przytwierdza się do specjalnej konstrukcji wsporczej, do której wykonania stosuje się stalowe rury. W niektórych betoniarkach możliwe jest stosowanie mieszadła wraz ze specjalnymi osłonami ramion łopatek w celu zmniejszenia ich zużywania się.[uprawnienia budowlane konstrukcyjno-budowlane]
