Konstrukcja skomplikowanego rusztowania w postaci łuku trójprzegubowego

Konstrukcja rusztowania o postaci łuku trójprzegubowego kratowego może być bardziej skomplikowana. Rusztowanie takie może zostać zastosowane podczas budowania wiaduktów. Rusztowanie to w tym samym przęśle mostowym było wykorzystane dwa razy. Każde z przęseł mostu złożone było z dwóch równoległych takich samych konstrukcji. Pod względem konstrukcyjnym były one niezależne od siebie. Rusztowanie to zostało zamontowane przy wykorzystaniu rusztowania pomocniczego.[egzamin na uprawnienia budowlane] Po wykorzystaniu rusztowania pomocniczego oraz właściwego na jednym z pasów mostu było przesuwane poprzecznie na miejsce drugiego z pasów. Tego typu rusztowania powinny być obciążane masą betonową wąskimi pasami. Pasy te muszą zapewniać symetryczne obciążenie oraz jak najmniejsze odkształcenie rusztowania. Połączenia występujące w węzłach łuku trójprzegubowego zostało wykonane za pomocą pierścieni, śrub oraz trzpieni.

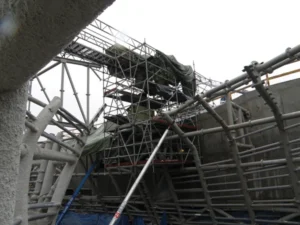

Konstrukcja skomplikowanego rusztowania
Konstrukcja skomplikowanego rusztowania

Betonowanie sklepień mostowych warstwami

Coraz częściej stosowanym zabiegiem jest stosowanie betonowania sklepień mostowych warstwami. Pierwsza z warstw stwardniałego betonu współpracuje z rusztowaniem. Dzięki temu staje się ona konstrukcją, która dźwiga masę betonową następnej z warstw. Poprzez takie rozwiązanie dochodzi do redukcji odkształcenia rusztowania i oszczędności jego wymiarów.[uprawnienia budowlane testy] Przyczepność jaka występuje pomiędzy deskowaniem a betonem pierwszej z warstw wynosi 0,6 kg/cm2. Zapewnia ona dostateczną współpracę obydwu konstrukcji. Rusztowanie to zostało wykorzystane podczas budowania mostu w Brnie, który miał przekrój skrzynkowy. Rusztowanie to zostało wykonane w postaci łuku kratowego, który miał rozpiętość około 146 metrów. Montowany został on poprzez zastosowanie specjalnej wieży montażowej. W pierwszym etapie betonowana była płyta dolnej skrzynki. Gdy beton stwardniał betonowane były ściany pionowe a następnie płyta górna. Do zdejmowania rusztowania stosuje się dźwigniki hydrauliczne, które są przymocowywane do wezgłowi i w kluczu konstrukcji łuku rusztowania.[uprawnienia budowlane]

Budowa mostu na rzece l’Elorn

Jako przykład przedstawiona zostanie budowa mostu znajdującego się na rzece l’Elorn pod Brest we Francji. Most ten złożony był z trzech łuków żelbetowych, które miały po 186,4 metra rozpiętości. Do wybudowania tych łuków zastosowane zostały rusztowania posiadające konstrukcję łukową. Rusztowania te były wykorzystane trzykrotnie. Ich przesuwanie odbywało się na pontonach żelbetowych. Proces betonowania łuków odbywał się w trzech fazach. Pierwszym etapem było betonowanie płyty dolnej. Następnie proces ten dotyczył ścian pionowych. Ostatnie betonowane były płyty górne.[uprawnienia budowlane konstrukcyjno-budowlane]

Zmniejszanie obciążenia rusztowania

Zmniejszenie obciążenia rusztowania własnym ciężarem może zostać uzyskane poprzez betonowanie konstrukcji w kilku fazach. W każdej z tych faz betonowany jest jeden lub dwa podłużne pasy, które są wydzielone z całości konstrukcji. Każdy z tych pasów jest betonowany odcinkami. Należy dobrać tak kolejność betonowania poszczególnych odcinków, żeby odkształcenie rusztowania było symetryczne i miało jak najmniejszą wartość.[segregator uprawnienia budowlane] Po procesie betonowania pasma podłużnego w każdej z faz opuszcza się trochę rusztowanie. Robi się to tak, żeby mogło ono pracować samodzielnie i nie obciążało rusztowania podczas procesu betonowania następnych pasów. Jako przykład takiego rozwiązania można przytoczyć rusztowanie, które zostało wzniesione podczas budowy mostu znajdującego się na rzece Chirre w Chile. Dwa skrajne pasma w tym przypadku były wykonywane w pierwszej fazie połączono od razu za pomocą zabetonowanych poprzecznic. Dzięki temu uzyskano współpracę całej konstrukcji mimo tego, że proces betonowania odbywał się fazami.[akty uprawnienia budowlane]
