Zbyt gęste zbrojenie a betonowanie to problem, który może pojawić się nawet wtedy, gdy wykonawca prawidłowo odczytał dokumentację i rozmieścił pręty zgodnie z rysunkami konstrukcyjnymi. Podczas przygotowania elementu do betonowania okazuje się czasami, że pomiędzy prętami pozostaje niewiele miejsca na przepływ mieszanki, a wprowadzenie urządzenia do zagęszczania jest znacznie utrudnione.
Na pierwszy rzut oka wszystko może wyglądać prawidłowo.
Zbrojenie ma odpowiednie średnice, zachowano wymagane rozstawy, a liczba prętów odpowiada dokumentacji.
Problem pojawia się dopiero podczas oceny możliwości wykonania robót betonowych.
W niektórych miejscach mieszanka może mieć trudności z wypełnieniem przestrzeni pomiędzy prętami. Dotyczy to szczególnie węzłów konstrukcyjnych, stref podporowych oraz elementów o dużym stopniu zbrojenia.
Nie oznacza to automatycznie, że projekt konstrukcyjny jest nieprawidłowy.
Może jednak wskazywać na potrzebę dokładniejszego sprawdzenia technologii betonowania i przyjętych rozwiązań wykonawczych.
Dlatego kierownik budowy powinien ocenić, czy istnieją rzeczywiste warunki do prawidłowego ułożenia i zagęszczenia mieszanki.
Sama zgodność zbrojenia z rysunkiem nie wystarcza, jeżeli wykonanie elementu zgodnie z wymaganiami technicznymi staje się niemożliwe.
Projektant konstrukcji określa zbrojenie na podstawie przyjętego schematu statycznego, oddziaływań oraz wymagań dotyczących nośności i użytkowalności elementu.
Znaczenie mają również wymagania konstrukcyjne dotyczące rozmieszczenia prętów, zakotwień, otuliny i odpowiedniego kształtowania zbrojenia.
Prawidłowe zbrojenie elementów budowlanych wymaga uwzględnienia nie tylko liczby i średnicy prętów, ale również ich rozmieszczenia oraz możliwości właściwego ułożenia mieszanki betonowej.
W niektórych obszarach konstrukcji konieczne jest zastosowanie znacznej liczby prętów.
Dotyczy to między innymi miejsc koncentracji sił, połączeń belek ze słupami oraz stref, w których występują dodatkowe elementy zbrojenia.

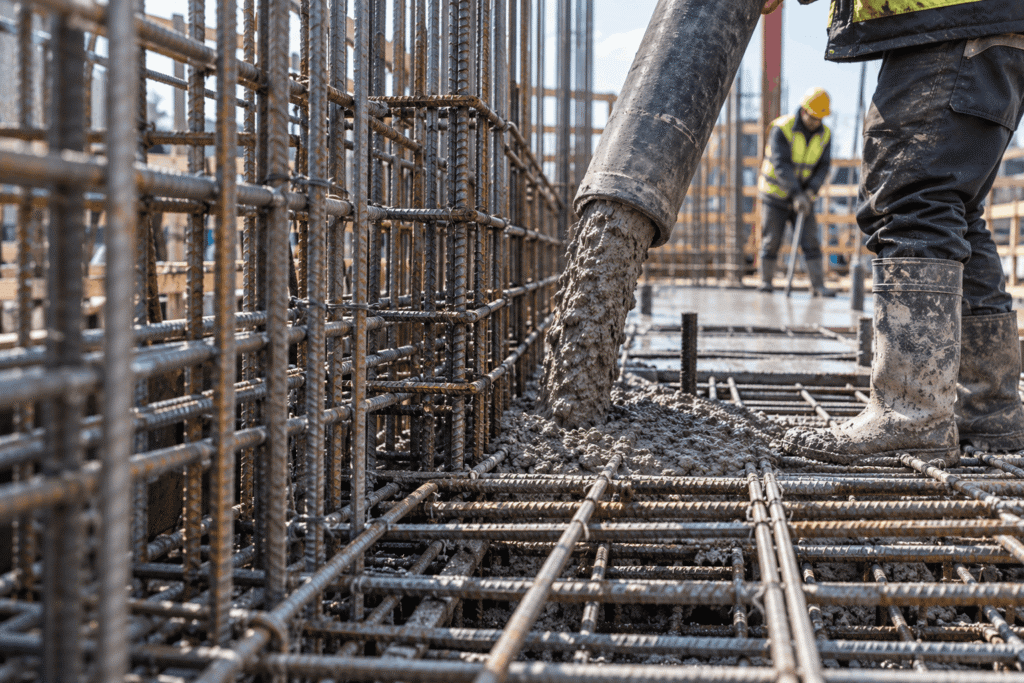

Nawet jeżeli poszczególne pręty rozmieszczono zgodnie z dokumentacją, ich łączny układ może utrudniać prowadzenie robót.
Problem nie zawsze wynika z niewłaściwego rozstawu pojedynczych prętów.
Czasami znaczenie ma jednoczesne występowanie zbrojenia podłużnego, strzemion, prętów odgiętych i dodatkowych elementów konstrukcyjnych.
W rezultacie powstają miejsca, przez które mieszanka betonowa musi przepływać pomiędzy licznymi przeszkodami.
Szczególnie trudne mogą być strefy, w których pręty rozmieszczono w kilku warstwach.
Dlatego ocena możliwości betonowania powinna uwzględniać rzeczywisty układ całego zbrojenia.
Nie wystarczy sprawdzenie pojedynczego wymiaru na rysunku.
Trzeba również ustalić, czy przyjęta technologia umożliwi prawidłowe wypełnienie deskowania i otulenie wszystkich prętów mieszanką betonową.

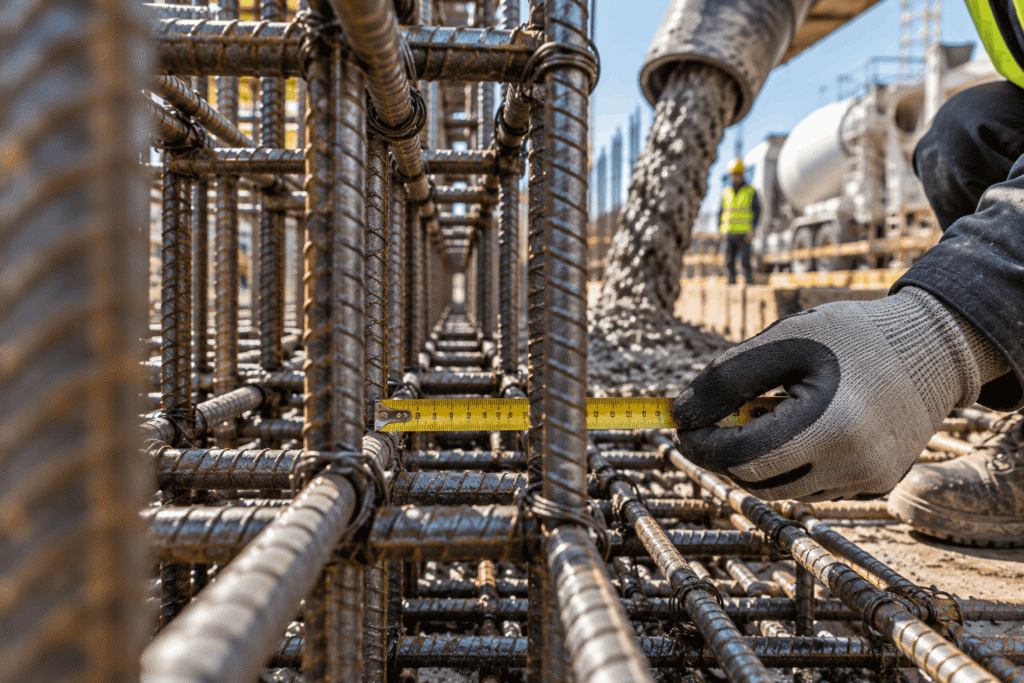

Jednym z podstawowych zagadnień jest rzeczywista odległość pomiędzy sąsiednimi prętami zbrojeniowymi.
Nie należy utożsamiać rozstawu osiowego z wolną przestrzenią dostępną dla mieszanki betonowej.
Jeżeli pręty mają określoną średnicę, rzeczywisty prześwit jest mniejszy od odległości pomiędzy ich osiami.
Znaczenie mają również miejsca krzyżowania się zbrojenia oraz lokalne zagęszczenia wynikające z zakotwień i połączeń.
W takich obszarach mieszanka może napotykać większy opór podczas przepływu.
Szczególnie ważny pozostaje dobór maksymalnego wymiaru kruszywa.
Jeżeli ziarna są zbyt duże w stosunku do dostępnych prześwitów, może dochodzić do blokowania przepływu mieszanki.
W rezultacie część przestrzeni pomiędzy prętami może nie zostać prawidłowo wypełniona.
Dlatego przy ocenie możliwości betonowania należy uwzględniać zarówno geometrię zbrojenia, jak i właściwości przewidzianej mieszanki.
Nie można automatycznie zakładać, że beton o wymaganej klasie wytrzymałości będzie odpowiedni do każdego układu prętów.
Znaczenie mają również konsystencja, urabialność oraz odporność mieszanki na segregację.
W przypadku szczególnie gęstego zbrojenia konieczne może być zastosowanie odpowiednio dobranego składu mieszanki.
Nie oznacza to jednak, że wykonawca może samodzielnie zmieniać jej parametry bez uwzględnienia wymagań projektowych i technologicznych.
Kolejnym problemem jest możliwość zastosowania urządzeń do zagęszczania mieszanki.
W przypadku tradycyjnego betonu często wykorzystuje się wibratory wgłębne.
Ich prawidłowe działanie wymaga odpowiedniego dostępu do mieszanki.
Jeżeli układ zbrojenia uniemożliwia wprowadzenie buławy wibratora do wymaganych stref, zagęszczenie może okazać się niewystarczające.
Nie należy zakładać, że intensywne wibrowanie w jednym dostępnym miejscu zapewni prawidłowe zagęszczenie całego elementu.
Skuteczność działania urządzenia zależy od właściwości mieszanki, parametrów wibratora i sposobu prowadzenia robót.
Znaczenie ma również możliwość równomiernego rozmieszczenia punktów zagęszczania.
W przypadku bardzo gęstego zbrojenia wykonawca może mieć trudności z zachowaniem odpowiedniej technologii.
Nie powinien jednak rozwiązywać problemu poprzez przypadkowe przesuwanie prętów.
Takie działanie może zmienić wymagane otuliny, rozstawy albo położenie zbrojenia w przekroju.
W określonych sytuacjach można rozważyć zastosowanie innego urządzenia lub odpowiednio dobranej technologii betonowania.
Nie zawsze będzie to jednak wystarczające.
Dlatego kierownik powinien sprawdzić dostępność miejsc do zagęszczania przed rozpoczęciem układania mieszanki.
Jeżeli przyjęta metoda nie zapewnia prawidłowego wykonania elementu, konieczne jest ustalenie innego rozwiązania.
Jednym z rozwiązań rozważanych przy gęstym zbrojeniu jest zastosowanie betonu samozagęszczalnego.
Mieszanka samozagęszczalna charakteryzuje się zdolnością do rozpływu i wypełniania deskowania pod wpływem własnego ciężaru, bez konieczności stosowania typowego zagęszczania wibracyjnego.
Nie oznacza to jednak, że może być stosowana bez ograniczeń.
W przypadku bardzo gęstego zbrojenia znaczenie ma zdolność mieszanki do przepływu pomiędzy prętami bez blokowania kruszywa i niepożądanej segregacji składników.
Dlatego sam fakt zastosowania mieszanki samozagęszczalnej nie gwarantuje prawidłowego wypełnienia każdej przestrzeni.
Konieczne jest odpowiednie dobranie jej właściwości do geometrii elementu i warunków wykonania.
Znaczenie ma również sposób podawania mieszanki.
Nieprawidłowa technologia układania może prowadzić do powstawania miejsc niedostatecznie wypełnionych nawet wtedy, gdy zastosowano beton o odpowiednich właściwościach.
Warto również pamiętać o wymaganiach dotyczących deskowania.
Mieszanki samozagęszczalne mogą powodować inne oddziaływania na deskowanie niż tradycyjne mieszanki zagęszczane wibracyjnie.
Dlatego przed zmianą technologii należy sprawdzić jej wpływ na wszystkie istotne elementy procesu wykonawczego.
Nie należy traktować betonu samozagęszczalnego jako uniwersalnego sposobu naprawiania problemów wynikających z układu zbrojenia.
Może stanowić właściwe rozwiązanie, ale jego zastosowanie powinno wynikać z odpowiedniej analizy technicznej.
W praktyce wykonawczej może pojawić się pokusa szybkiego rozwiązania problemu poprzez przesunięcie części prętów.
Wykonawca może zaproponować zwiększenie prześwitów, zmianę położenia strzemion albo usunięcie elementu utrudniającego wprowadzenie wibratora.
Takie działania mogą jednak wpływać na pracę konstrukcji.
Rozmieszczenie zbrojenia wynika z określonych założeń projektowych.
Zmiana jego położenia może wpływać na wysokość użyteczną przekroju, zakotwienie, otulinę oraz warunki przenoszenia sił.
Szczególnej ostrożności wymagają miejsca, w których występuje duże zagęszczenie prętów.
Nie należy zakładać, że pojedynczy pręt można przesunąć bez znaczenia dla całego układu.
Dlatego kierownik budowy nie powinien samodzielnie wprowadzać zmian konstrukcyjnych wyłącznie w celu ułatwienia betonowania.
Jeżeli problem wymaga modyfikacji zbrojenia, konieczne może być uzyskanie odpowiedniego rozwiązania od projektanta konstrukcji.
W niektórych przypadkach możliwe będzie zastosowanie innego sposobu rozmieszczenia prętów przy zachowaniu wymaganych właściwości elementu.
Nie zawsze jednak taka zmiana będzie dopuszczalna.
Najważniejsze jest to, aby decyzja wynikała z oceny konstrukcyjnej, a nie wyłącznie z wygody wykonawcy.
Nie każda trudność związana z betonowaniem wymaga zmiany projektu.
Czasami wystarczy odpowiednie dostosowanie technologii wykonania robót.
Może to dotyczyć doboru mieszanki, sposobu jej podawania albo zastosowania innego sprzętu.
Jeżeli jednak problem wynika z samej geometrii zbrojenia, konieczna może być konsultacja z projektantem konstrukcji.
Szczególnie ważne jest to wtedy, gdy wykonawca nie może zapewnić wymaganych prześwitów albo prawidłowego wypełnienia deskowania.
Podobnie należy postąpić, gdy proponowane rozwiązanie wymaga zmiany położenia prętów, ich liczby, średnicy lub sposobu zakotwienia.
Projektant powinien ocenić, czy możliwe jest zastosowanie innego rozwiązania konstrukcyjnego.
Jeżeli konieczna okaże się zmiana układu zbrojenia, należy zaangażować osobę posiadającą odpowiednie uprawnienia konstrukcyjno-budowlane, która oceni wpływ proponowanej korekty na nośność i bezpieczeństwo elementu.
Czasami problem można rozwiązać bez ingerencji w podstawowe założenia projektowe.
Bardziej złożone przypadki mogą jednak wymagać odpowiedniej korekty dokumentacji.
Znaczenie ma również etap, na którym wykryto trudność.
Jeżeli problem zostanie rozpoznany przed rozpoczęciem betonowania, można przeanalizować dostępne rozwiązania bez konieczności usuwania wykonanych już robót.
Dlatego kierownik powinien zadbać o odpowiednio wczesne zgłoszenie wątpliwości.
Nie należy rozpoczynać betonowania wyłącznie z założeniem, że mieszanka ostatecznie wypełni wszystkie przestrzenie pomiędzy prętami.
Kontrola zbrojenia przed betonowaniem obejmuje sprawdzenie jego zgodności z dokumentacją.
Znaczenie mają między innymi średnice prętów, ich liczba, rozmieszczenie, zakotwienia oraz zachowanie wymaganej otuliny.
Nie należy jednak ograniczać oceny wyłącznie do tych zagadnień.
Warto również sprawdzić, czy istnieją rzeczywiste warunki do prawidłowego wykonania kolejnego etapu robót.
Jeżeli zbrojenie jest bardzo gęste, kierownik powinien zwrócić uwagę na możliwość wprowadzenia mieszanki i jej odpowiedniego zagęszczenia.
Znaczenie ma także dostęp do poszczególnych stref elementu.
W niektórych przypadkach konieczne może być wcześniejsze ustalenie sposobu podawania betonu.
Warto również sprawdzić, czy przyjęta mieszanka odpowiada wymaganiom wynikającym z geometrii zbrojenia.
Nie oznacza to, że odbiór zbrojenia zastępuje opracowanie technologii betonowania.
Oba zagadnienia powinny jednak pozostawać ze sobą powiązane.
Jeżeli podczas kontroli ujawniono problem mogący uniemożliwić prawidłowe wykonanie elementu, nie należy go ignorować.
Właściwym postępowaniem jest wyjaśnienie wątpliwości przed rozpoczęciem betonowania.
Pozwala to ograniczyć ryzyko powstawania raków betonowych, pustek oraz innych nieprawidłowości, które mogą ujawnić się dopiero po rozszalowaniu.

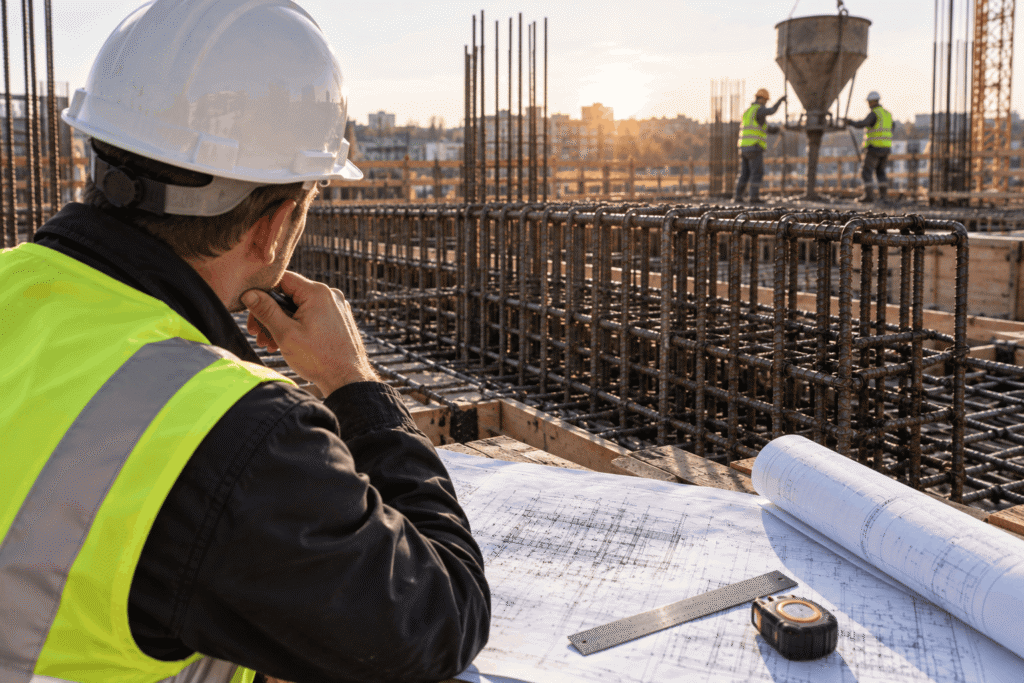

Zbyt gęste zbrojenie a betonowanie to zagadnienie, które pokazuje znaczenie współpracy pomiędzy projektowaniem konstrukcji a technologią jej wykonania.
Nawet prawidłowo rozmieszczone pręty mogą utrudniać przepływ mieszanki betonowej i jej odpowiednie zagęszczenie.
Nie oznacza to automatycznie błędu projektowego.
Może jednak wskazywać na potrzebę sprawdzenia przyjętej technologii albo zastosowania innego rozwiązania wykonawczego.
Dlatego kierownik budowy powinien oceniać nie tylko zgodność zbrojenia z rysunkami, ale również możliwość prawidłowego wykonania betonowania.
Znaczenie mają prześwity pomiędzy prętami, maksymalny wymiar kruszywa, właściwości mieszanki oraz dostępność miejsc do zagęszczania.
Nie należy również zakładać, że zastosowanie betonu samozagęszczalnego automatycznie rozwiąże każdy problem.
W przypadku konieczności zmiany układu zbrojenia potrzebna może być konsultacja z projektantem konstrukcji.
Kierownik nie powinien samodzielnie usuwać ani przemieszczać prętów, jeżeli prowadziłoby to do nieuzgodnionej zmiany rozwiązania konstrukcyjnego.
Najważniejsze jest rozpoznanie trudności przed rozpoczęciem betonowania.
Wtedy można sprawdzić dostępne możliwości i dobrać rozwiązanie odpowiadające wymaganiom technicznym.
Jeżeli problem zostanie zignorowany, jego skutki mogą ujawnić się dopiero po rozszalowaniu elementu.
Wówczas konieczne może być przeprowadzenie dodatkowych badań, oceny konstrukcyjnej albo prac naprawczych.
Dlatego zgodność zbrojenia z dokumentacją powinna stanowić jeden z elementów kontroli jakości, a nie jedyne kryterium dopuszczenia elementu do betonowania.
Prawidłowo wykonana konstrukcja żelbetowa wymaga zarówno odpowiedniego projektu, jak i technologii umożliwiającej rzeczywiste osiągnięcie założonych właściwości betonu i zbrojenia.
