Dylatacje mostowe należą do elementów wyposażenia obiektów inżynierskich, których znaczenie łatwo zrozumieć dopiero po przeanalizowaniu sposobu pracy całej konstrukcji. Na pierwszy rzut oka urządzenie dylatacyjne może wydawać się jedynie szczeliną pomiędzy pomostem a dojazdem albo pomiędzy sąsiednimi częściami ustroju nośnego.
W rzeczywistości jego zadanie jest znacznie bardziej złożone.
Most podlega przemieszczeniom wynikającym ze zmian temperatury, działania obciążeń, skurczu i pełzania betonu oraz innych oddziaływań przewidzianych podczas projektowania.
Poszczególne elementy konstrukcji nie pozostają więc całkowicie nieruchome.

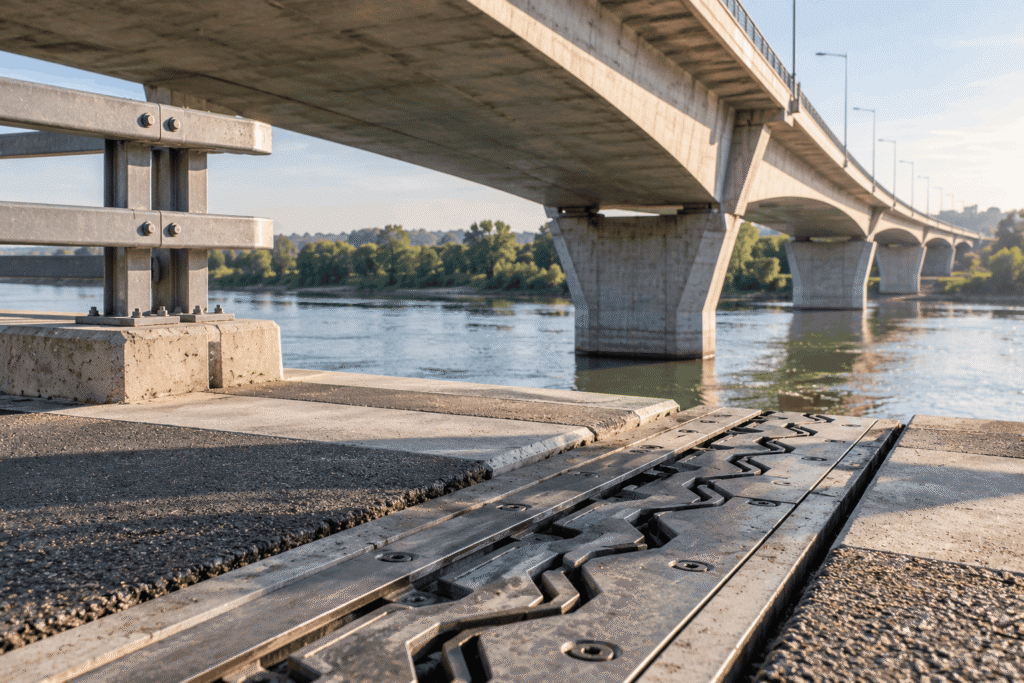

Urządzenie dylatacyjne musi umożliwiać odpowiednie przemieszczenia, a jednocześnie zapewniać warunki bezpiecznego przejazdu pojazdów i użytkowania obiektu.
Dla osoby przygotowującej się do egzaminu na uprawnienia mostowe ważna jest nie tylko znajomość rodzajów dylatacji.
Znacznie większe znaczenie ma rozumienie, dlaczego określone rozwiązanie stosuje się w konkretnym obiekcie i jakie konsekwencje może mieć jego niewłaściwe zaprojektowanie lub wykonanie.
Wiedza ta łączy zagadnienia konstrukcyjne, materiałowe oraz wykonawcze.
Pozwala również lepiej zrozumieć zależności pomiędzy ustrojem nośnym, łożyskami mostowymi, podporami i wyposażeniem pomostu.
Podstawowym zadaniem dylatacji mostowej jest umożliwienie przewidzianych przemieszczeń pomiędzy odpowiednimi częściami obiektu.
Podobną funkcję pełnią dylatacje w konstrukcjach żelbetowych, które pozwalają uwzględnić odkształcenia i przemieszczenia poszczególnych części konstrukcji. W obiektach mostowych zagadnienie to nabiera szczególnego znaczenia ze względu na zmiany temperatury i sposób pracy ustroju nośnego.
Jedną z najważniejszych przyczyn tych przemieszczeń są zmiany temperatury.
Materiały konstrukcyjne rozszerzają się podczas ogrzewania i kurczą podczas ochładzania.
W przypadku długich ustrojów nośnych nawet stosunkowo niewielka zmiana odkształcenia jednostkowego może powodować zauważalne przemieszczenie końca konstrukcji.
Znaczenie mają również właściwości materiału, długość elementu oraz warunki jego podparcia.
W mostach betonowych należy dodatkowo uwzględniać zjawiska skurczu i pełzania, jeżeli wpływają one na przemieszczenia konstrukcji.
Nie można również pomijać odkształceń związanych z obciążeniami użytkowymi.
Dlatego szerokość szczeliny dylatacyjnej nie jest przypadkowym wymiarem przyjmowanym wyłącznie ze względów wykonawczych.
Powinna wynikać z analizy pracy obiektu i przewidywanych przemieszczeń.
Warto jednocześnie pamiętać, że nie każdy most wymaga urządzenia dylatacyjnego w takiej samej formie.
Istnieją rozwiązania konstrukcyjne, w których odpowiednio zaprojektowany układ pozwala ograniczyć liczbę dylatacji lub zrezygnować z typowych urządzeń na końcach pomostu.
Dla przyszłego inżyniera istotne jest więc rozumienie funkcji dylatacji, a nie zapamiętywanie jednego rozwiązania jako właściwego dla wszystkich obiektów.
Wpływ temperatury na pracę mostu można w uproszczeniu przedstawić za pomocą zależności opisującej wydłużenie liniowe elementu.
Zmiana długości zależy od współczynnika rozszerzalności cieplnej materiału, długości rozpatrywanego odcinka oraz zmiany temperatury.
Dla swobodnego odkształcenia pod wpływem równomiernej zmiany temperatury można zapisać zależność:
ΔL = α · L · ΔT
gdzie α oznacza współczynnik rozszerzalności cieplnej, L jest długością elementu, a ΔT oznacza zmianę temperatury.
Przykładowo dla elementu o długości 40 m, współczynniku rozszerzalności cieplnej 12 × 10⁻⁶ 1/K oraz zmianie temperatury o 30 K otrzymujemy wydłużenie wynoszące około 14,4 mm.
To pokazuje, że przemieszczenia termiczne mogą osiągać wartości istotne dla pracy urządzeń dylatacyjnych.
Nie oznacza to jednak, że taki wynik można bezpośrednio przyjąć jako wymagany zakres pracy dylatacji w rzeczywistym moście.
W praktyce projektowej należy uwzględnić schemat statyczny, rozmieszczenie punktów stałych i przesuwnych, efektywną długość dylatacyjną oraz właściwe oddziaływania termiczne.
Znaczenie mogą mieć również inne przemieszczenia i obroty końców ustroju.
Dlatego obliczenie wydłużenia liniowego stanowi jedynie punkt wyjścia do szerszej analizy.
Na egzaminie na uprawnienia mostowe warto umieć wyjaśnić tę zależność i wskazać, dlaczego samo zastosowanie prostego wzoru nie wystarcza do doboru urządzenia dylatacyjnego.

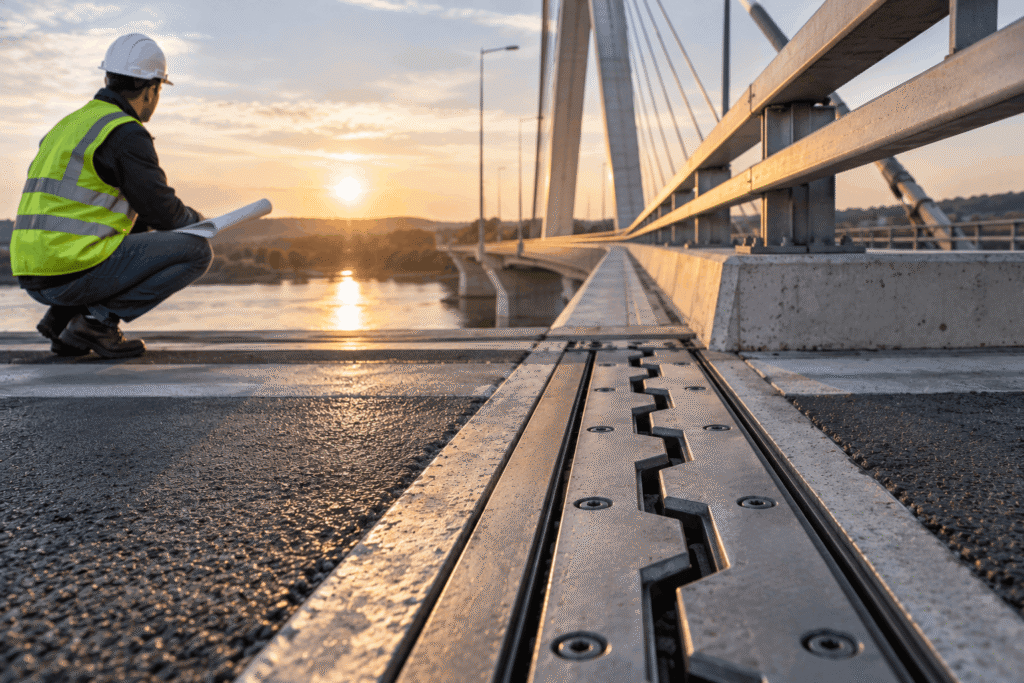

Urządzenia dylatacyjne różnią się konstrukcją, sposobem przenoszenia obciążeń oraz zakresem dopuszczalnych przemieszczeń.
Dobór odpowiedniego rozwiązania zależy przede wszystkim od pracy obiektu i wymagań eksploatacyjnych.
W praktyce stosuje się między innymi rozwiązania jednomodułowe, wielomodułowe oraz różne systemy dylatacji przeznaczonych do określonych zakresów ruchu.
Nie wszystkie urządzenia nadają się do tych samych zastosowań.
Rozwiązanie odpowiednie dla obiektu o niewielkich przemieszczeniach może nie zapewniać wymaganej pracy w moście o znacznie większej długości dylatacyjnej.
Znaczenie ma również sposób przenoszenia obciążeń od ruchu pojazdów.
Urządzenie znajduje się w miejscu, przez które wielokrotnie przejeżdżają koła samochodów.
Musi więc zachowywać odpowiednie właściwości przy oddziaływaniach dynamicznych, a także zapewniać wymagane warunki użytkowania nawierzchni.
Warto zwrócić uwagę na szczelność dylatacji.
Przedostawanie się wody i zanieczyszczeń do elementów znajdujących się poniżej pomostu może przyspieszać procesy degradacji.
Dlatego przy wyborze urządzenia trzeba uwzględnić również warunki odwodnienia i ochrony sąsiednich elementów konstrukcji.
Dla kandydata na uprawnienia mostowe ważne jest rozumienie kryteriów doboru.
Nie wystarczy wiedzieć, że istnieje kilka rodzajów dylatacji.
Trzeba również umieć wyjaśnić, dlaczego konkretne rozwiązanie odpowiada wymaganiom danego obiektu.

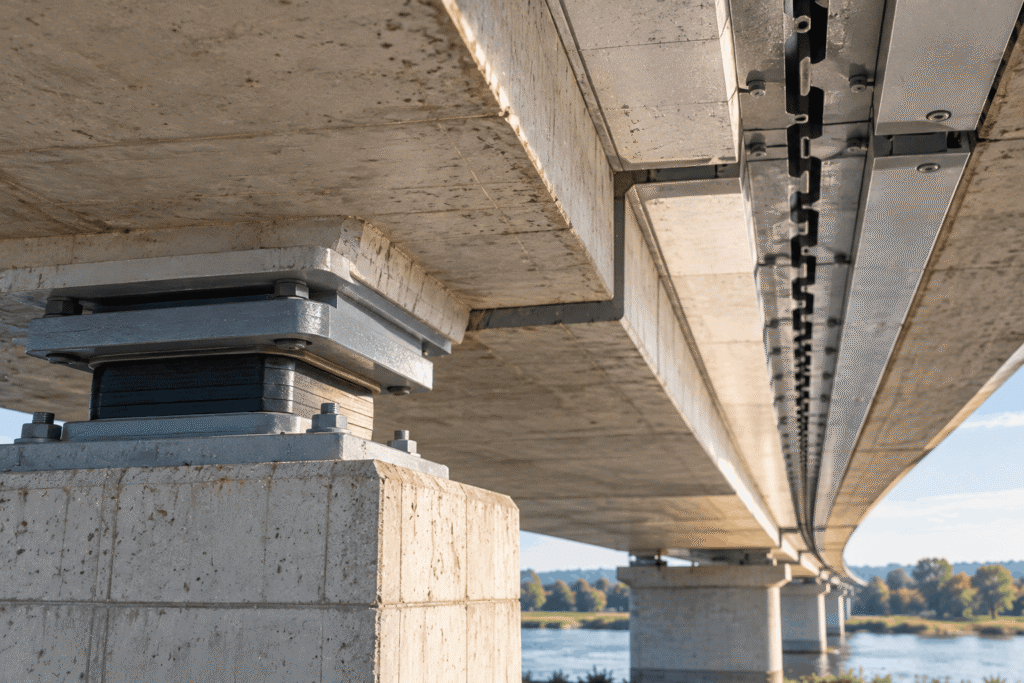

Jednym z najważniejszych zagadnień technicznych jest zależność pomiędzy dylatacjami a układem łożyskowania mostu.
Łożyska odpowiadają za przekazywanie określonych oddziaływań pomiędzy ustrojem nośnym a podporami oraz umożliwiają przewidziane przemieszczenia i obroty.
Urządzenia dylatacyjne muszą natomiast dostosować się do względnych przemieszczeń odpowiednich części obiektu.
Oba rozwiązania wynikają więc z tego samego sposobu pracy konstrukcji.
Jeżeli projektant przyjmuje określony układ punktów stałych i przesuwnych, wpływa to na rozkład przemieszczeń w ustroju nośnym.
W konsekwencji może zmieniać się zakres ruchu wymagany od poszczególnych dylatacji.
Nie można więc dobierać urządzenia dylatacyjnego w oderwaniu od schematu podparcia.
Podobnie nie należy traktować łożysk wyłącznie jako elementów przenoszących pionowe obciążenia.
Ich funkcja może obejmować również odpowiednie ograniczenie lub umożliwienie przemieszczeń poziomych.
Dla przyszłego inżyniera ważne jest rozumienie, że nieprawidłowa współpraca tych elementów może prowadzić do powstawania nieprzewidzianych oddziaływań.
Przykładowo ograniczenie przemieszczenia, które konstrukcja powinna móc wykonać, może powodować dodatkowe siły.
Dlatego podczas projektowania i kontroli wykonania należy analizować dylatacje oraz łożyska jako elementy współpracującego układu konstrukcyjnego.
Prawidłowe zaprojektowanie urządzenia dylatacyjnego nie gwarantuje jeszcze jego właściwej pracy.
Duże znaczenie ma również sposób montażu.
Jednym z istotnych zagadnień jest temperatura konstrukcji w chwili ustawiania urządzenia.
Most może mieć w tym momencie inną długość niż w warunkach odniesienia przyjętych podczas projektowania.
Dlatego położenie elementów dylatacji powinno uwzględniać rzeczywisty stan przemieszczeń ustroju oraz wymagania montażowe danego systemu.
Nie należy zakładać, że urządzenie zawsze montuje się przy jednakowej szerokości szczeliny.
Właściwe ustawienie może zależeć od temperatury, schematu konstrukcji i przewidzianego zakresu przemieszczeń.
Znaczenie mają również tolerancje montażowe oraz prawidłowe zakotwienie urządzenia.
Nieprawidłowe ustawienie może ograniczyć dostępny zakres ruchu w jednym z kierunków.
W konsekwencji podczas późniejszych zmian temperatury urządzenie może pracować w warunkach innych niż przewidziane przez projektanta.
Dlatego przed rozpoczęciem montażu należy sprawdzić dokumentację techniczną, wymagania producenta i warunki określone dla konkretnego obiektu.
Ważne jest także odpowiednie przygotowanie strefy zakotwienia.
Urządzenie dylatacyjne musi prawidłowo współpracować z sąsiednimi elementami pomostu i nawierzchnią.
Dla osoby przygotowującej się do egzaminu istotne jest więc rozumienie, że montaż dylatacji nie polega wyłącznie na umieszczeniu urządzenia w przygotowanej szczelinie.
Urządzenia dylatacyjne pracują w wymagających warunkach eksploatacyjnych.
Podlegają wielokrotnym obciążeniom od ruchu pojazdów, zmianom temperatury oraz oddziaływaniu wody i zanieczyszczeń.
Dlatego jakość wykonania ma duże znaczenie dla ich trwałości.
Jednym z problemów może być niewłaściwe ustawienie urządzenia względem nawierzchni.
Nierówności w miejscu przejazdu kół mogą zwiększać oddziaływania dynamiczne i pogarszać komfort użytkowania mostu.
Znaczenie ma również prawidłowe wykonanie zakotwień oraz połączeń z sąsiednimi elementami konstrukcji.
Nieprawidłowości w tych obszarach mogą prowadzić do uszkodzeń i konieczności przedwczesnych napraw.
Szczególnej uwagi wymaga także szczelność urządzenia.
Jeżeli woda przedostaje się przez dylatację, może oddziaływać na elementy znajdujące się poniżej pomostu.
Nie oznacza to jednak, że każda nieszczelność automatycznie powoduje zagrożenie nośności konstrukcji.
Jej znaczenie zależy od rodzaju urządzenia, zakresu uszkodzenia oraz warunków pracy obiektu.
Dlatego podczas kontroli należy rozpoznawać rzeczywisty charakter nieprawidłowości.
Nie zawsze wystarczy wymiana widocznego elementu uszczelniającego.
W niektórych przypadkach konieczna może być ocena zakotwień, strefy przydylatacyjnej albo innych elementów współpracujących z urządzeniem.
Przygotowanie do egzaminu na uprawnienia mostowe wymaga łączenia wiedzy teoretycznej z rozumieniem rzeczywistych rozwiązań konstrukcyjnych.
Osoby ubiegające się o uprawnienia mostowe powinny rozumieć zasady pracy obiektów inżynierskich, w tym znaczenie dylatacji, łożysk oraz przemieszczeń ustroju nośnego.
Dylatacje mostowe są dobrym przykładem takiego zagadnienia.
Kandydat powinien rozumieć, dlaczego w konstrukcji występują przemieszczenia i jakie oddziaływania wpływają na ich wielkość.
Ważna jest również umiejętność wyjaśnienia zależności pomiędzy długością dylatacyjną, temperaturą oraz sposobem podparcia ustroju nośnego.
Nie mniej istotna pozostaje znajomość podstawowych rodzajów urządzeń dylatacyjnych i kryteriów ich doboru.
Osoba ubiegająca się o uprawnienia projektowe powinna zwracać szczególną uwagę na analizę przemieszczeń oraz powiązanie urządzenia z przyjętym schematem konstrukcji.
W przypadku uprawnień do kierowania robotami ważne będą również zagadnienia dotyczące montażu, kontroli zgodności wykonania z dokumentacją i rozpoznawania nieprawidłowości.
Nie oznacza to, że wiedza projektowa i wykonawcza pozostają całkowicie odrębne.
Dobry inżynier mostowy powinien rozumieć zarówno przyczyny przyjmowania określonych rozwiązań, jak i konsekwencje ich niewłaściwej realizacji.
Warto również pamiętać, że egzamin może sprawdzać umiejętność zastosowania wiedzy do konkretnej sytuacji technicznej.
Dlatego samo zapamiętanie nazw urządzeń nie zastąpi rozumienia zasad ich działania.
Dylatacje mostowe stanowią ważny element wyposażenia obiektów inżynierskich, ponieważ umożliwiają przewidziane przemieszczenia konstrukcji i zapewniają odpowiednie warunki użytkowania pomostu.
Ich prawidłowe działanie zależy od wielu powiązanych zagadnień.
Znaczenie mają oddziaływania termiczne, właściwości materiałów, schemat statyczny ustroju nośnego oraz sposób rozmieszczenia łożysk.
Równie ważny pozostaje dobór urządzenia o odpowiednim zakresie przemieszczeń.
Nie można także pomijać wymagań wykonawczych.
Temperatura podczas montażu, ustawienie urządzenia, wykonanie zakotwień oraz szczelność wpływają na jego późniejszą pracę.
Dlatego analiza dylatacji nie powinna ograniczać się wyłącznie do obliczenia zmiany długości konstrukcji.
Trzeba również rozumieć, jak obliczone przemieszczenia przekładają się na konkretne rozwiązanie techniczne.
Dla osoby przygotowującej się do egzaminu na uprawnienia mostowe jest to szczególnie wartościowa wiedza.
Pozwala wyjaśniać zależności pomiędzy projektowaniem, wykonawstwem i eksploatacją mostów.
Warto więc traktować dylatacje jako część całego układu konstrukcyjnego, a nie pojedynczy element wyposażenia pomostu.
Takie podejście pomaga lepiej rozumieć pracę obiektów mostowych oraz podejmować właściwe decyzje techniczne podczas ich projektowania i realizacji.
